03（九年级）串、并联电路中电压的规律（导学案4）

skybamboo · 发表于 9 小时前

人教版物理九年级上册
第十六章　电压　电阻
第2节　串、并联电路中电压的规律
知识梳理  预习感知
知识点1  探究串、并联电路中的电压规律
1. 连接电路时，开关要。
2. 将电压表连入电路中时，一是要注意正确选择电压表的；二要注意电压表的　             的接法要正确；三要注意正确。
3. 实验时应换用的小灯泡进行多次实验，从而分析数据得出具有普遍性的结论，避免偶然性。
知识点2  串、并联电路中的电压规律
1. 串联电路中电源两端电压等于各用电器两端电压，表达式为。
2. 并联电路中电源两端电压与各支路用电器两端的电压，表达式为。

课堂练习    当堂反馈
1.（知识点1）如图所示的电路，开关闭合后，电压表V1的示数是1.5 V，电压表V2的示数是4.5 V，则电源电压是(　　)
A. 1.5 V          B. 3 V          C. 4.5 V          D. 6 V

2.（知识点2）如图，灯泡L1比L2亮，电压表V2示数为6 V，下列说法正确的是(　　)
A. V1示数为6 V B. V1示数大于6 V
C. V示数小于6 V D. V示数大于6 V

第2题第3题

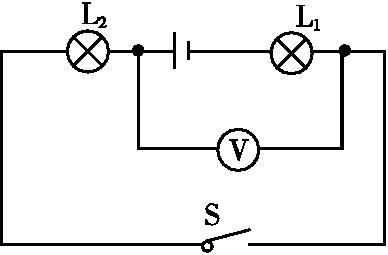

3.（知识点1）某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2 V，则L1两端的电压为，L2两端的电压为。

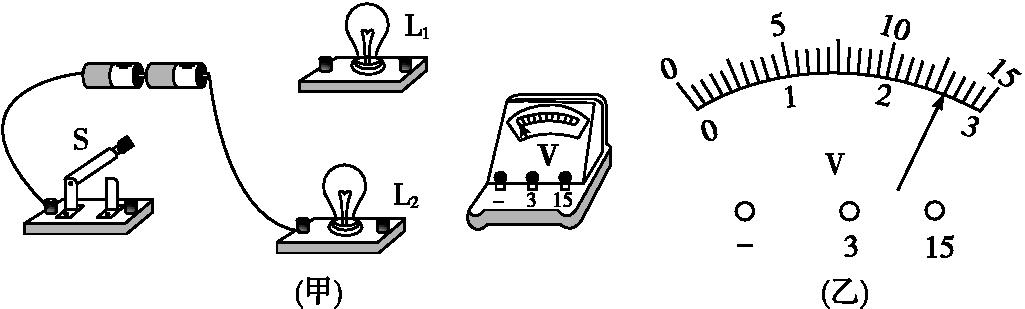

4.（知识点2）如图甲是小明同学“探究并联电路中电压规律实验”的部分实物连接图。

甲                                  乙
(1)完成电路的连接(电源电压为3 V)，要求电压表测L2两端的电压。(导线不要交叉)
(2)读出电压表的示数为V。
(3)将电压表改接到L1两端，电压表的示数仍如图乙所示，由此可得出的结论是：在并联电路中，各支路两端的电压。同一实验小组的小明认为这样得出结论不正确，你认为(选填“正确”或“不正确”)，因为。
同步练习    易学精练
一、选择题
1.如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表测出AB、BC、AC两端的电压分别为UAB=1.5 V，UBC=1.5 V，UAC=3 V，在表格中记录数据后，接着的实验步骤是(　  　)
A. 整理数据，结束实验
B. 分析数据，得出结论
C. 换用不同规格的小灯泡，再测出几组电压值
D. 换用电压表的另一量程，再测出一组电压值

第1题                               第2题

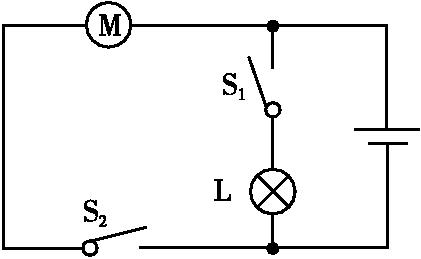

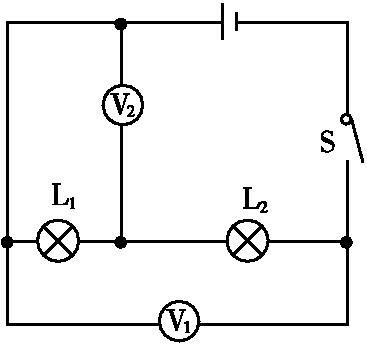

2.如图是简化了的玩具汽车的电路图，以下说法中正确的是(　  　)
A. 开关S1控制整个电路
B. 电动机与小灯泡工作时互不影响
C. 电动机与小灯泡工作时两端的电压不相等
D. 开关S1，S2都闭合时电动机与小灯泡是串联的

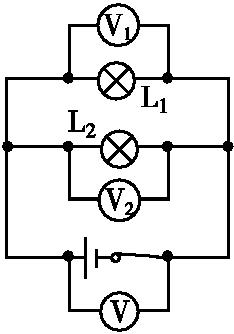

3.如图所示，电源电压保持不变。当S2闭合时，电压表的示数(　  　)
A. 变大             B. 变小          C. 不变          D. 无法确定

第3题                               第4题

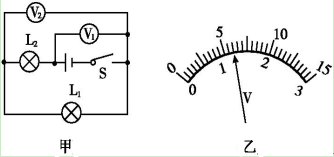

4.如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为(　  　)
A. 4.8 V　1.2 V       B. 6 V　1.2 V       C. 1.2 V　6 V    D. 1.2 V　4.8 V

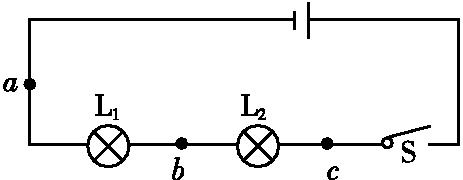

5.如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在a，b之间时，电压表示数为0，将电压表并联在b，c之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是(　  　)

A. L2断路 B. L2短路 C. L1断路 D. L1短路

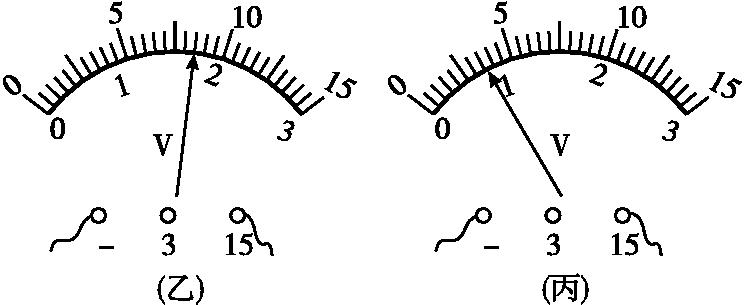

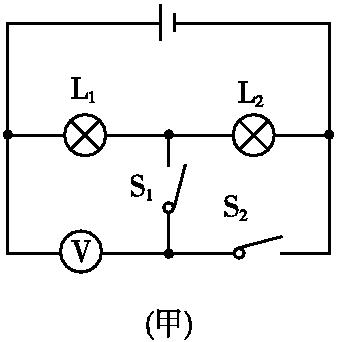

6.如图甲所示，电源电压恒定。当开关S1断开，S2闭合时，电压表的示数如乙图所示；当开关S1闭合，S2断开时，电压表的示数如丙图所示，则灯L1，L2两端的电压分别为(　　)

甲乙丙
A.3.5 V　8.5 V B.8.5 V　3.5 V C.3.5 V　5.0 V D.5.0 V　3.5 V
二、填空题

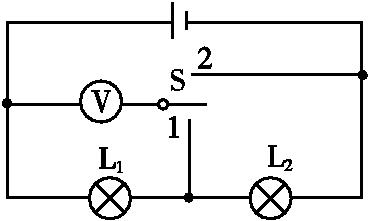

7.如图所示，开关S接1时，电压表的示数为2 V；开关S接2时，电压表的示数为6 V，则灯L1两端的电压是V；L2两端的电压是V；电源电压为V。

第7题第8题

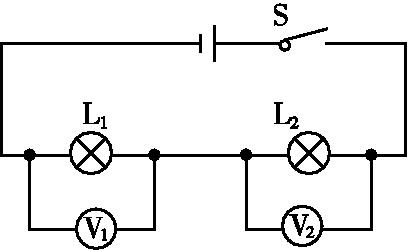

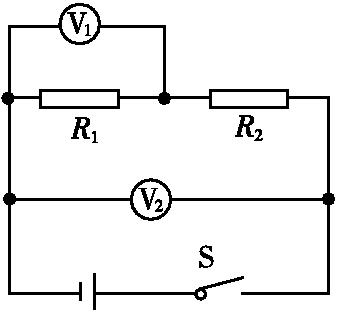

8.如图所示，电源电压不变，闭合开关S，电压表V1的示数为8 V，电压表V2的示数为2.6 V，则灯L1两端的电压为V，灯L2两端的电压为V。

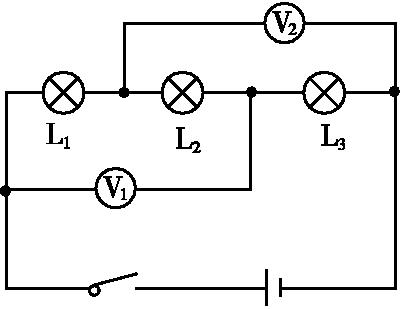

9. 如图所示电路，电压表V1示数为7.5 V，电压表V2示数为9 V，若电源电压为12 V，则L1，L2两端电压分别为V和V。

第9题第10题
10.如图所示，是小宝同学做探究实验时的电路图，电路中的两只相同的电压表选用了不同的量程，测量时，两只电压表的指针恰好指在同一位置处，电压表V1和V2的示数之比是，选择0～15 V量程的电压表是。
三、实验探究题
11.小明同学在物理实验室对串联电路电压规律进行实验探究时，利用现有的器材按如下步骤进行了操作：

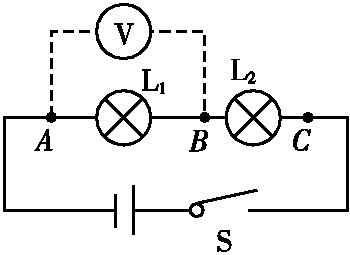

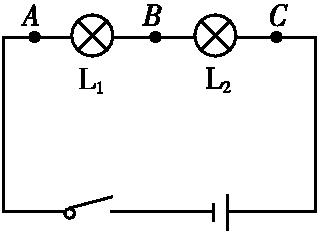

(1)按如图所示的电路图连接电路；
(2)闭合开关S，用电压表测出L1两端的电压；
(3)在测L2两端的电压时，李小芳同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
(4)测出AC间的电压.
对小明同学以上实验操作评价是：
①在拆接电路时，开关应该；
②小明同学用上面的方法能否测出L2两端的电压?为什么?。
(5)方法改正后，测出AB、BC、AC间的电压记录在表格中，小明同学依据本次实验数据可以得出的结论是：串联电路总电压(选填“等于”或“不等于”)各用电器两端的电压之和。这个实验在设计方案上存在的不足之处是。

UAB/V	UBC/V	UAC/V
3.1	1.4	4.45
