11.5实验：练习使用多用电表
【学习目标】

通过观察，了解多用电表的表盘及测量功能，会根据需要正确选择挡位。2．通过操作，学会使用多用电表测量电压、电流和电阻。了解数字式多用电表的特点。

3. 通过测量二极管正、反向电阻，了解二极管的单向导电性。4．在实验中培养学生规范操作的习惯。通过分组实验，讨论、交流，培养团队合作意识。
【开启新探索】
多用电表是生产、生活中常用的一种电学测量仪器，可以用来测量电流、电压、电阻等物理量，下面让我们学习如何使用它吧!
【质疑提升1】认识多用电表

如图所示，为一多用电表的外形图，表的上半部分为表盘，下半部分是选择开关及测量区域及量程。通过下图了解认识多用电表。

【质疑提升2】使用多用电表

测量小灯泡两端的电压：如图所示，已将红表笔的连接端插“+”插孔、黑表笔的连接端插“－”插孔，用多用电表测量电路中小灯泡的两端电压，已知电源为一节1.5V的干电池、电键处于闭合状态，a、b、c、d、e、f分别为小灯泡、电键、电源的接线柱。测量前、测量中、测量后，分别需要哪些操作？

测量通过小灯泡的电流：如上图，测量小灯泡两端的电压后，再测量通过小灯泡的电流，分别需要哪些操作？

测量小灯泡的电阻：如上图，测量小灯泡没有接入电路时的电阻大小，分别需要哪些操作？

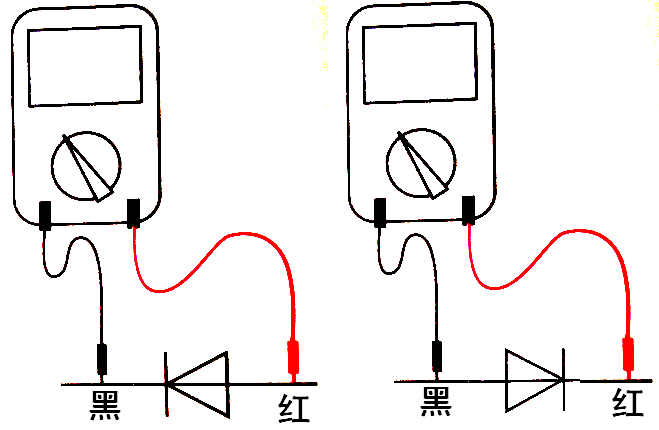

测量二极管的两端电阻：测量时，将红、黑表笔分别与二极管的两个连接线接触测量，再变换红、黑表笔接触的连接线测量，会有怎样的发现？

观察数字式多用电表，并与多用电表对比。

【学以致用】
1. 多用电表可以测量直流电路中元件两端的电压，测量时：
（1）将多用电表的选择开关旋至直流电压挡位。
（2）估测元件两端的电压值，选择合适的档位。
（3）将两支表笔分别接触元件两端的接线柱上，多用电表与待测元件并联关系。注意红表笔放在电势高的接线柱上，黑表笔放在电势低的接线柱上，确保电流从红表笔入，从黑表笔出。若无法估测电压高低，可以采用试触法，快速的放在接线柱上，看指针的偏转情况。
（4）结合量程、表盘相应的刻度读数。
2. 多用电表可以测量直流电路中元件通过的电流，测量时：
（1）将多用电表的选择开关旋至直流电流挡位（2）估测元件两端的电流值，选择合适的档位。
（3）将两支表笔分别接入电路，多用电表与待测元件串联关系。注意红表笔放在电势高的接线柱上，黑表笔放在电势低的接线柱上，确保电流从红表笔入，从黑表笔出。

3. 测量两极管的正、反向电阻时：
（1）将多用电表的选择开关旋至欧姆挡位（2）测量前应欧姆调零。
（3）将两支表笔分别与待测元件连接，则左图为反向连接，电阻较大。
（4）若指针偏角过小，说明电阻较大，需换大倍率档，再欧姆调零后测量。
【核心素养提升】

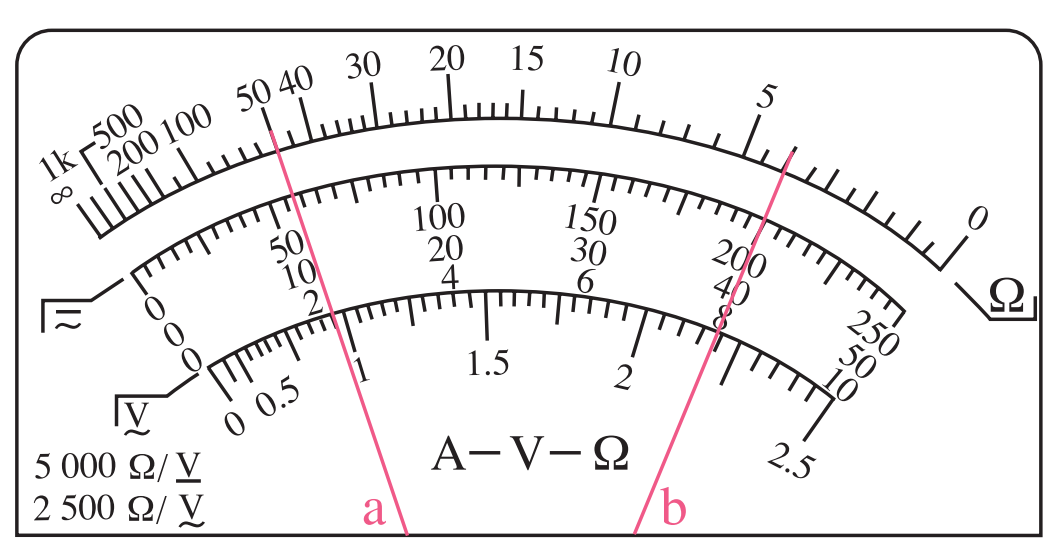

1. 下表是用如图所示的多用电表进行测量的四次记录，a、b 分别为测量时的指针位置。其中有的记录了量程（或倍率）但没有记录读数，有的记录了读数但没有记录量程（或倍率），请你填写表格中的各个空格。

序号	所测物理量	量程或倍率	指针	读数
1	直流电压	5 V	a	▲1.15
2	直流电流	▲50mA	a	11.3 mA
3	电阻	▲×100	a	5.0×103Ω
4	电阻	×100Ω	b	▲400

2. 请回答下列问题：
（1）用多用电表测量直流电流时，红表笔和黑表笔哪个电势较高？▲ 红表笔高。
（2）用多用电表测量直流电压时，红表笔和黑表笔哪个电势较高？▲ 红表笔高。
3. 用多用电表正确测量了一个 13.0 Ω 的电阻后，需要继续测量一个阻值大约是 2 kΩ 左右的电阻。在用红、黑表笔接触这个电阻两端之前，选出以下必需操作，正确的操作顺序▲BDE。
A．用螺丝刀调节表盘下中间部位的指针定位螺丝，使表针指向“0”；
B．将红表笔和黑表笔接触；
C．把选择开关旋转到“×1 k”位置；
D．把选择开关旋转到“×100”位置；

E．调节欧姆调零旋钮使表针指向欧姆零点

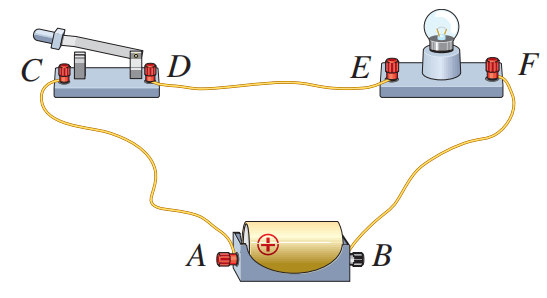

4. 如图，电池、开关和灯泡组成串联电路。当闭合开关时，发现灯泡不发光，有可能是以下原因造成的：
（1）电池没电了；
（2）开关接触不良；
（3）灯泡和灯泡座接触不良。
为了判断究竟是以上哪种原因造成的，在合开关且不拆开导线的情况下，用多用电表2.5 V 直流电压挡进行检测。多用电表红、黑表笔应该分别接触何处？根据电压表读数怎样作出判断？

可能原因	红表笔位置	黑表笔位置	现象、判断
电池没电
开关接触
灯泡和灯座

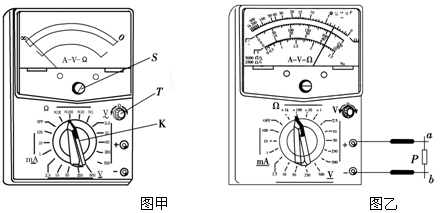

5. 用如图甲所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。
（1）请根据下列步骤完成电阻测量：
①旋动部件____S____，使指针对准电流的“0”刻度线。
②将K旋转到电阻挡“×100”位置。
③ 将插入“＋”、“-” 插孔的表笔短接，旋动部件___T___，使指针对准电阻的“0”刻度线。
（2）将调好零的多用电表按正确步骤测量一电学元件P的电阻，P的两端分别为a、b，指针指示位置如图乙所示。则通过P的电流方向是_b→a_______（选填“a→b”或“b→a”），为使测量比较精确，应将选择开关旋到__×10______的倍率挡位上，并需重新调零，再进行测量。
6．用一个有“R×1” “R×10” “R×1k”三个欧姆挡的多用表，粗测一个未知电阻Rx值。测量前经检查，表的指针指在左端零位置上。某同学先将选择开关旋到“R×10”挡上，并将两表笔短接，调节调零旋钮，使指针指在电阻刻度的零位置上，然后用两表笔分别与Rx两端相连，发现指针偏转角度很小，随后他进行了一系列操作，准确的从出了Rx的值。下面提供的操作步骤正确的排列应当是：DAEGBFH。
A. 将两表笔短接                      B.根据表的指针读数
C.将选择开关旋挡“R×1”挡            D.将选择开关旋挡“R×1k”挡
E.调节欧姆表调零旋钮                F.将选择开关旋到“OFF”挡
G.将两表笔与Rx的两端相连          H.将两表笔从电表插孔中拔出
7. 用多用表的欧姆挡（R×1K）检查性能良好的晶体二极管，发现多用电表的表针向右偏转的角度很小，这说明（    ）
A. 二极管加有正向电压，故测得电阻很小
B. 二极管加有反向电压，故测得电阻很大
C. 此时红表笔接的是二极管的正极
D. 此时红表笔接的是二极管的负极

8. 黑箱上有三个接线柱A、B、C如实验图所示，已知里面装的元件只有两个(可能的元件是电池、电阻或二极管)，并且两个接线柱间最多只接一个元件，现测量结果如下：
(1)  用直流电压挡测量A、B、C三点间均无电压
(2)  用欧姆挡测量，A、C间正、反接阻值不变
(3)  用欧姆挡测量，黑表笔接A点，红表笔接B点，有阻值；反接阻值较大
(4) 用欧姆挡测量，黑表笔接C点，红表笔接B点，有阻值，阻值比第②步测得的大；反接阻值最大．
   在图中画出黑箱内电路结构图。

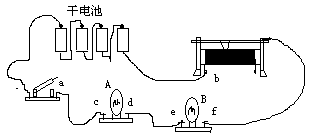

9. 如图是某同学连接的实验实物图。闭合开关后A、 B两灯都不亮。他采用下列两种方法对故障原因进行排查：（灯泡A、B的规格均为2.5V、1W，变阻器为10Ω、1A）

（1）应用多用表的直流电压档进行检查，那么选择开关应置于档。
A. 2.5V B. 10V
C. 50V    D. 250V
（2）该同学的测试结果如表1所示，则在测试a、b间直流电压时，红表笔应当接触。（填a 或b）
（3）根据测量结果，可以判断的故障是
A. 灯A短路    B. 灯B短路
C. c、d段断路 D. d、f段断路
