课时17.2《欧姆定律》导学案
1．简述欧姆定律的内容，并指出公式中各字母的含义及各物理量的单位。
答：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
I：电流，单位：安A；
U：电压，单位：伏V；
R：电阻，单位：欧Ω。
A．导体电阻的大小跟导体两端的电压成正比
B．导体电阻的大小跟导体中的电流成反比
C．当导体两端的电压为零时，导体的电阻也为零
D．导体电阻的大小跟导体两端的电压和通过导体的电流无关

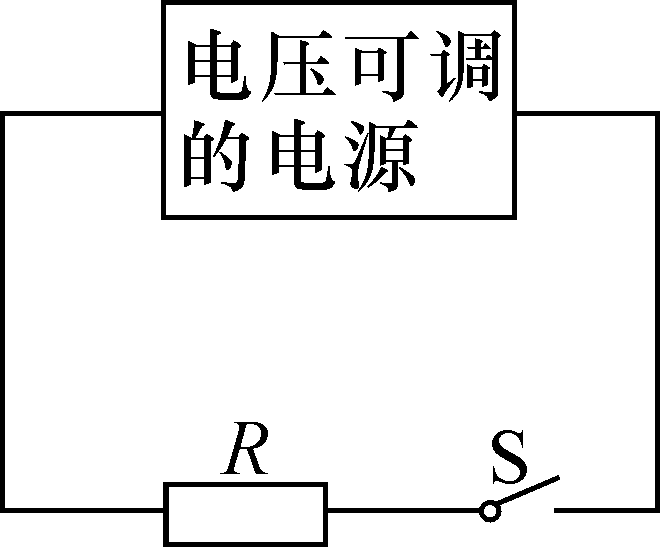

3．一段导体接在电压可调的电源上，如图所示。当导体两端的电压增加为原来的2倍时，下列说法中正确的是(　　)
A．通过导体的电流变为原来的2倍
B．导体的电阻变为原来的2倍
C．通过导体的电流不变
D．导体的电阻不变
易错警示：①混淆串、并联电路的电阻特点

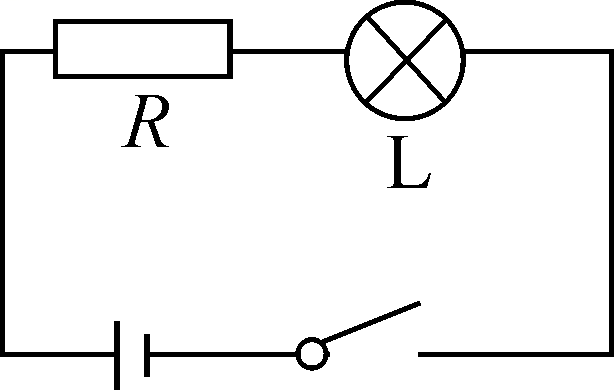

4．如图所示，电源电压为8V，电阻R的阻值为10Ω，灯泡L两端的电压为6V，则通过灯泡的电流为多少？灯泡的电阻为多少？

5．某导体两端加上6V的电压时，通过导体的电流为0.3A。当导体中电流为0.4A时，导体两端的电压为多大？
当堂练习
1．由欧姆定律公式可知
A．同一导体两端的电压跟通过导体的电流成反比
B．导体两端的电压为零时，因为没有电流通过，所以导体电阻为零
C．导体中的电流越大，导体的电阻就越小
D．导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示
2．如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω．下列说法正确的是（）

A．通过电阻R1的电流为0.5A B．电源电压为5V
C．电阻R1的阻值为15Ω D．若断开开关S2，电流表A1示数变大
3．两定值电阻甲、乙的电流与电压关系图像如图所示，现在将甲和乙并联后接在电压为3V的电源两端．下列分析正确的是

A．甲的电阻是乙的电阻的两倍B．甲的电压是乙的电压的两倍
C．流过甲的电流是流过乙的两倍D．流过乙的电流是流过甲的两倍
4．几位同学学习了欧姆定律后，根据I=<Object: word/embeddings/oleObject1.bin>，导出了R=<Object: word/embeddings/oleObject2.bin>．于是他们提出了以下几种看法，你认为正确的是
A．导体电阻的大小跟通过导体中的电流成反比
B．导体电阻的大小跟加在导体两端的电压成正比
C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关
D．导体两端不加电压时，导体的电阻为零
5．已知<Object: word/embeddings/oleObject3.bin>，将它们接在如图所示电源电压为12V的电路中，闭合开关S则通过它们的电流之比及它们两端的电压之比是（　　）

A．<Object: word/embeddings/oleObject4.bin> <Object: word/embeddings/oleObject5.bin> B．<Object: word/embeddings/oleObject6.bin> <Object: word/embeddings/oleObject7.bin>
C．<Object: word/embeddings/oleObject8.bin> <Object: word/embeddings/oleObject9.bin> D．<Object: word/embeddings/oleObject10.bin> <Object: word/embeddings/oleObject11.bin>
6．把阻值为2欧的电阻R1 与阻值为5欧的电阻R2串联起来接在电源上，I1:I2=_____,U1 :U2=_____；
7．欧姆定律公式的理解：
①公式中的电流、电压和电阻必须是在__________中；
②电流、电压和电阻中已知任意的_____个量就可求另一个量；
③计算时单位要__________。
8．欧姆定律公式：__________。推导式：________、________。
9．通过一个电阻器的电流是0.4 A，电阻器的电阻是90 Ω，求它们两端的电压是________．
10．如图所示的电路中，R1=15Ω，R2=10Ω，闭合开关S后，电流表的示数为0.3A。求：
(1)电源电压；
(2)R1的电流。

参考答案
1.【答案】D
【解析】A．电压是形成的电流的原因，不会随电流的变化而变化．此选项错误；
B．导体两端的电压为零时，电流为零，但导体电阻不为零．此选项错误；
C．导体中的电流越大，说明两端电压越大，但电阻不变．此选项错误；
D．在物理学中，导体的电阻等于两端的电压与通过的电流的比值．此选项正确．
2.【答案】C
【解析】由电路图可知，两电阻并联，电流表A2测R2支路的电流，电流表A1测干路的电流；开关S1控制整个电路，开关S2控制电阻R1；因为并联电路中干路电流等于各支路电流之和，所以通过电阻R1的电流：<Object: word/embeddings/oleObject12.bin>，故A错误；又因为并联电路中各支路两端的电压相等，故根据欧姆定律可得，电源的电压：
<Object: word/embeddings/oleObject13.bin>，故B错误；电阻R1的阻值：<Object: word/embeddings/oleObject14.bin> ，故C正确．若断开开关S2，电流表A1只测量R2的电流，电流表A1示数变小，故D错误．
故选C．
3.【答案】C
【解析】A．<Object: word/embeddings/oleObject15.bin>，B的电阻是A电阻的2倍，故A错误．
B．并联电路中各支路两端的电压相等，故B错误；
CD．通过A的电流为IA=0.6A，通过B的电流为IB=0.3A，流过A电阻的电流是流过B电阻的两倍，故C正确，D错误；
4.【答案】C
【解析】导体的电阻是本身的属性，与导体的材料，长度，横截面积有关；并不随电流、电压的改变而改变，两端不加电压时，导体的电阻也不会为零．
所以A，B，D错误，C正确．
故选C．
5.【答案】A
【解析】由并联电路中电压规律可知，它们两端的电压等于电源电压，故它们两端的电压之比为1∶1，由<Object: word/embeddings/oleObject16.bin>可得，电流之比为
<Object: word/embeddings/oleObject17.bin>
故选A。
6.【答案】1：1 2：5
【解析】两电阻串联时，通过两电阻的电流相等，即I1：I2=1：1．由欧姆定律<Object: word/embeddings/oleObject18.bin>可知<Object: word/embeddings/oleObject19.bin>,所以电阻两端的电压之比
<Object: word/embeddings/oleObject20.bin>
7.【答案】同一段电路两统一
【解析】①[1]公式中的电流、电压和电阻必须是在同一段电路中，或同一个用电器的。
②[2]U、I、R中已知任意两个量就可以求出另一个量。
③[3]计算时，单位要注意统一。
8.【答案】<Object: word/embeddings/oleObject21.bin> <Object: word/embeddings/oleObject22.bin> <Object: word/embeddings/oleObject23.bin>
【解析】[1][2][3]欧姆定律公式<Object: word/embeddings/oleObject24.bin>。推导式为<Object: word/embeddings/oleObject25.bin>和<Object: word/embeddings/oleObject26.bin>。
9.【答案】36V
【解析】通过一个电阻器的电流是0．4A，电阻器的电阻是90Ω，根据通过导体的电流和导体的电阻可以计算它两端的电压．
由公式<Object: word/embeddings/oleObject27.bin>得<Object: word/embeddings/oleObject28.bin>=0．4A<Object: word/embeddings/oleObject29.bin>90Ω=36V
10.【答案】(1)3V； (2)0.2A
【解析】(1)分析电路图可知，两个电阻R1和R2并联，电流表测定值电阻R2的电流，则电源电压为
<Object: word/embeddings/oleObject30.bin>
(2)R1的电流为
<Object: word/embeddings/oleObject31.bin>
答：(1)电源电压为3V；
(2)R1的电流为0.2A。
