人教版物理九年级全册
第十八章　电功率
第3节　测量小灯泡的电功率
知识梳理预习感知
知识点1 伏安法测量小灯泡的电功率
1. 实验原理：。
2. 待测物理量：、。
3. 灯泡亮度与电功率的关系

电压关系	电功率关系	灯泡亮度
U实=U额	P实P额
U实<U额	P实P额
U实>U额	P实P额	易烧坏灯泡

知识点2 家用电器电功率的测量
1. 测量原理：P=。
2. 测量方法：用电能表测出用电器在某段时间内消耗的，利用停表测出消耗这些电能所用的时间，然后利用公式进行计算。
3. 测量主要工具：、计时工具。
课堂练习当堂反馈

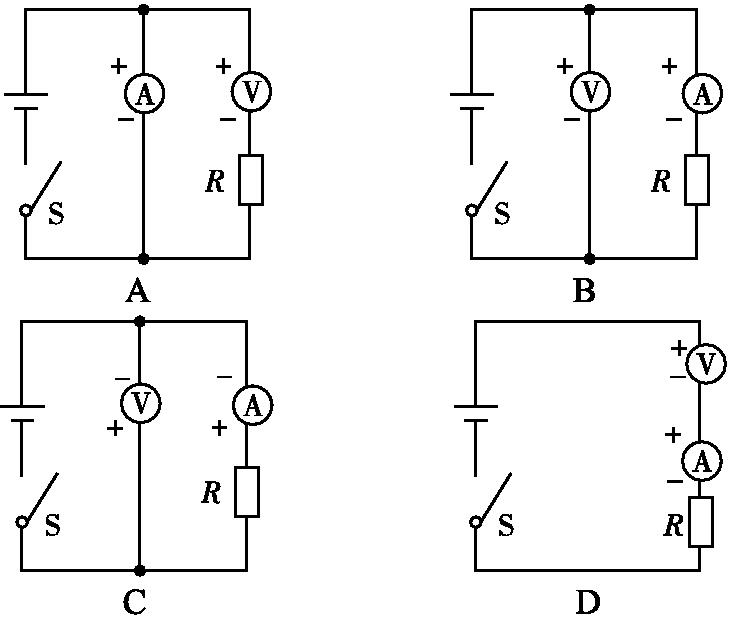

1. (知识点1)图中“＋”“－”分别表示电表的正负接线柱，可以测量R消耗的电功率的电路图是(　　)

A B

C D
2.(知识点2)为测量某电热杯的电功率，小明同学把家中其余用电器均从电源上断开，只将该电热杯接入电路，观察电能表，发现在1 min内电能表转盘转动15转。电能表的部分技术参数如表，该电热杯的电功率是(　　)

电压	220 V
电流规格	10(20) A
电流频率	50 Hz
每千瓦时的转数	3000 r/( kW·h)

A. 300 W B. 30 W C. 150 W D. 200 W
3. (知识点2)小明家的电热水壶铭牌已模糊不清，他想估测其功率，把家里所有用电器关闭，只让该电热水壶工作1 min，铭牌上标有“3000 r/(kW·h)”的电能表转盘刚好转30转，则功率为W；若他家平均每天要用该电热水壶烧水约0.5 h，则一个月(30天)电热水壶将耗电度。

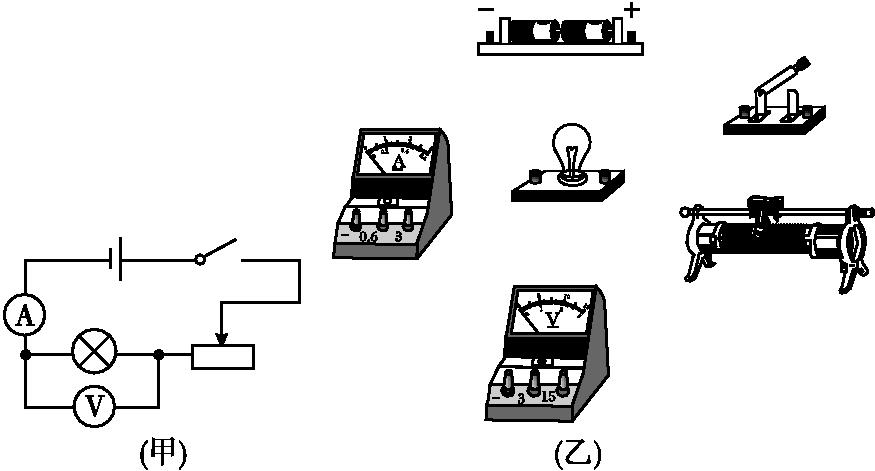

4. (知识点1)要求测量额定电压为2.5 V小灯泡的电功率。
(1)按照电路图甲，将图乙中的实物连接成实验电路。

甲乙丙
(2)在电路连接过程中开关应处于状态；闭合开关前，要把滑动变阻器的滑片移到
(根据你连接的实物电路选填“最右端”或“最左端”)。
(3)实验时某次电压表的示数为2.20 V，对应电流表示数如图丙所示，则小灯泡此时的电功率为
W；要想测出小灯泡的额定电功率，接下来的操作是：。
同步练习易学精练
1. 某同学利用如图所示电路，测量额定电压为2.5 V小灯泡的额定功率，下列说法错误的是(　　)
A. 闭合开关前，滑片P应滑到B端
B. 闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了
C. 当电压表示数为2.5 V时，测出通过小灯泡的电流，可算出小灯泡的额定功率
D. 实验还可得知，小灯泡的实际功率越大，小灯泡越亮

第1题                               第2题

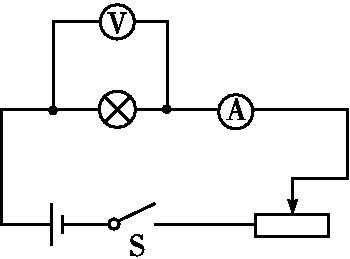

2. 某同学按照如图所示的电路测定小灯泡的电功率，闭合开关S后，他观察到小灯泡不发光，但电流表、电压表指针有偏转。以下判断正确的是(　　)
A. 灯泡被短路                         B. 灯泡的灯丝断了
C. 灯泡与灯座接触不良                D. 灯泡的实际功率比额定功率小得多

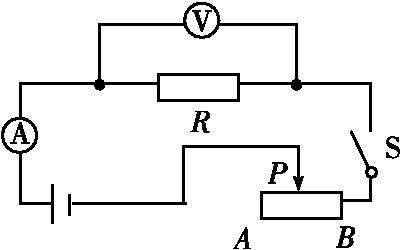

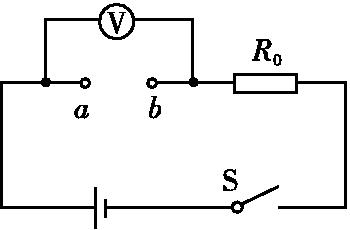

3. 根据如图的电路图连接好电路后，仅使用此电路图中的器材，不能测量电阻R的(　　)
A. 阻值
B. 电流
C. 电功率
D. 电功

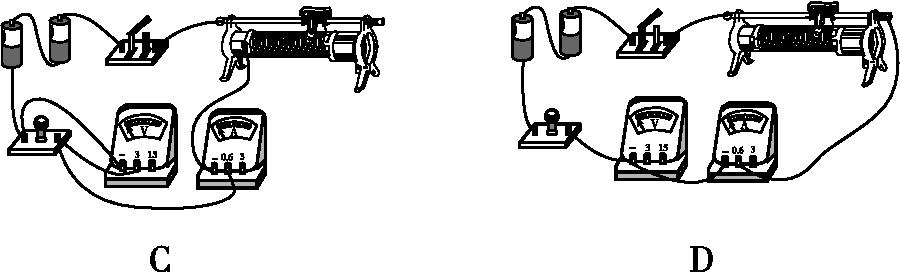

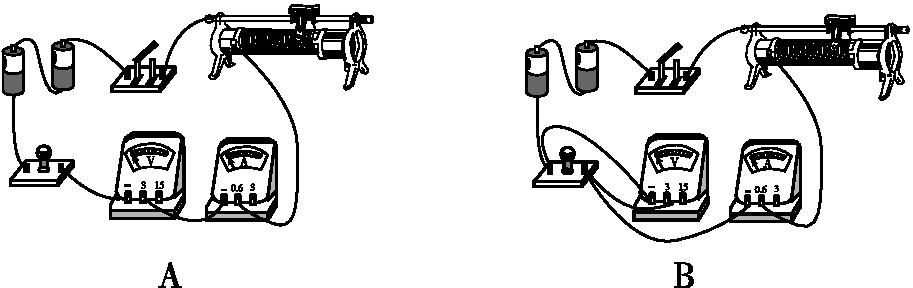

4. 在“测量小灯泡的电功率”的实验中，下面是四位同学连接的电路，其中正确的是(　　)

A B

C D

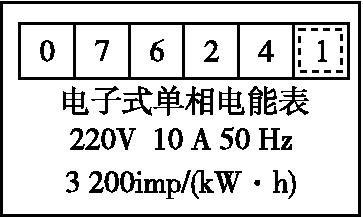

5. 如图所示是现在家庭常用的电子式电能表表盘，表盘上标有3200 imp/( kW·h)，表示每消耗1kW·h的电能，指示灯闪烁3200次。小明将某家用电器单独接在该电能表上正常工作6 min，电能表指示灯闪烁了320次。该家用电器的额定功率是W，则这个家用电器可能是(选填“电热水壶”“台灯”或“电视机”)。

第5题第6题

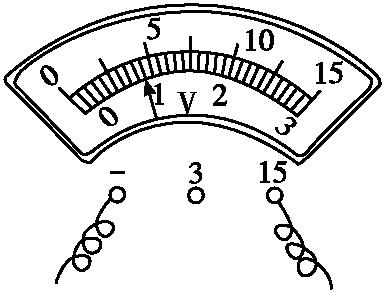

7. 小明同学在“测定小灯泡的电功率”实验中，所用电源电压不变，滑动变阻器上标有“50 Ω　2 A”字样，小灯泡标有“0.3 A”字样，估计小灯泡的额定功率在1.2 W以上。他正确连接电路，闭合开关，移动变阻器的滑片，当观察到电流表的示数为 A时，小灯泡正常发光。此时电压表的示数如图所示，变阻器的滑片恰好在中点上(即它接入电路的电阻为25 Ω)。小灯泡的额定电压为
V，额定功率为W，所用的电源电压为V。

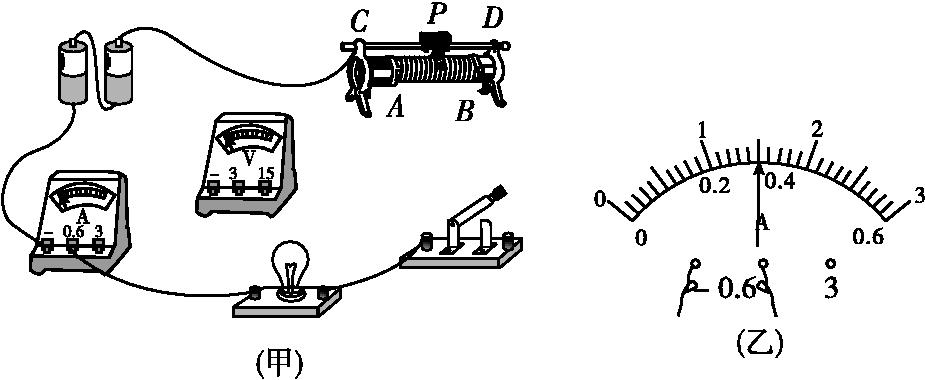

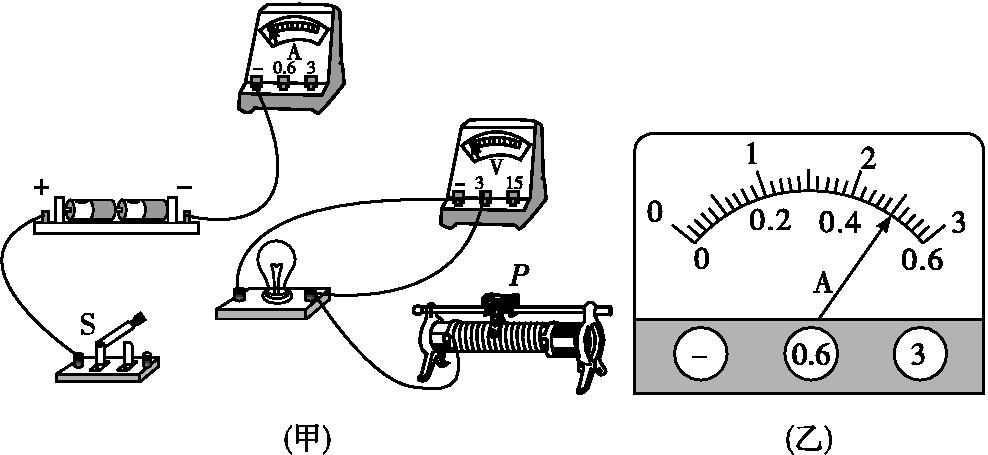

8. 小明在“测量小灯泡电功率”的实验中，所用器材如下：两节干电池、电流表、电压表、滑动变阻器、额定电压为2.5 V的小灯泡、开关、导线若干。
(1)用笔画线代替导线将图甲的电路连接完整(要求将滑片向右移动小灯泡变亮)。

甲乙
(2)正确连接电路后，闭合开关发现小灯泡不亮，电流表有示数，电压表无示数，若电路中只有一处故障，这个故障可能是。
(3)排除故障后小明继续实验，当电压表示数为2.1 V时，要测量小灯泡的额定功率，应将滑片P向(选填“A”或“B”)端移动，使电压表示数为2.5 V，此时电流表的示数如图乙所示，则电流表的示数是A，小灯泡的额定功率是W。
(4)若将小灯泡换成定值电阻，该电路还可进行的实验有(请写出一个)。
9. 在“测量小灯泡的电功率”实验中，电源电压为6 V(不可调节)，小灯泡的额定电压为2.5 V，电阻约为8 Ω且工作时电阻变化不计，有滑动变阻器R1(10 Ω　1 A)和R2(20 Ω　1.5 A)及导线若干。
(1)小红选择合适的滑动变阻器连接了如图甲的电路，请用笔画线代替导线将电路连接完整；
(2)小红连好电路后，闭合开关，调节滑动变阻器的滑片，当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率为W；
(3)要利用现有器材测量小灯泡两端电压为1.5 V时的电功率，在原电路的基础上，小红应该。

甲乙

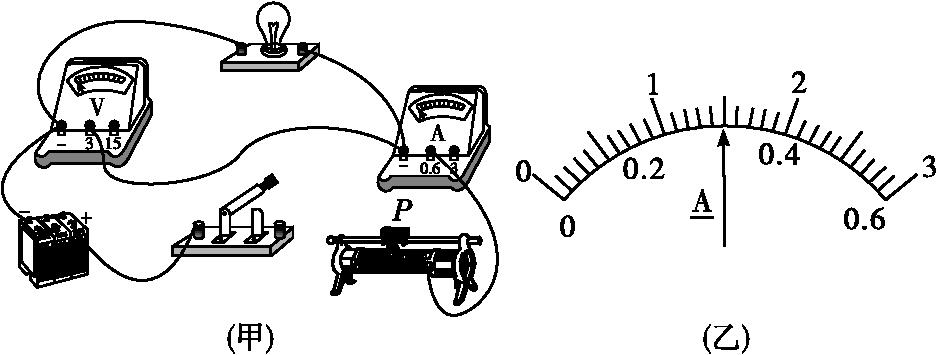

10. 在“测量小灯泡的电功率”实验中，小灯泡额定电压为2.5 V(电阻值约为5 Ω)。
(1)请你用笔画线代替导线，将图甲中的实物电路连接完整。

甲乙丙
(2)连接好电路后闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，则出现故障的原因是(选填“小灯泡断路”或“小灯泡短路”)。
(3)故障排除后，闭合开关，移动滑动变阻器滑片P到某处时，电压表示数为2 V，为了测量小灯泡的额定功率，应将滑片P向(选填“左”或“右”)端移动，使电压表示数为2.5 V，此时电流表指针位置如图乙所示，则小灯泡的额定功率为W。

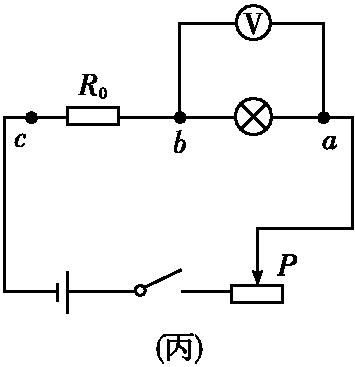

(4)若此实验中电流表坏了，为了测出小灯泡的额定功率，小组同学增加了一个R0=5 Ω的定值电阻，设计了如图丙所示的电路和如下实验方案：
①调节滑片，使电压表的示数为小灯泡的额定电压；
②保持滑片位置不变，只将电压表的a点改接到c点，测出定值电阻R0两端的电压U0，通过计算就可得到小灯泡额定功率。
请你指出该设计方案中存在的问题：(写出一条即可)。
