20（九年级）安全用电（导学案4）

skybamboo · 发表于 9 小时前

人教版物理九年级全册
第十九章　生活用电
第3节　安全用电
知识梳理  预习感知
知识点1  常见的触电事故
1.触电的实质：家庭电路的低压触电事故都是由于人体直接或间接跟接触造成的，并与或构成通路。
2.低压触电的形式：和。
3.高压触电的形式：和。
4.触电急救：首先立即，然后对触电者进行急救，同时尽快通知医务人员抢救。
知识点2  安全用电原则
1.不接触带电体。
2.不靠近带电体。
3.不弄湿用电器。
4.不损坏绝缘层。

课堂练习    当堂反馈
1. (知识点1)小明站在干燥的木凳上检修家庭电路，下列操作中最危险的是(　　)
A. 单手握火线
B. 单手握零线
C. 一手握火线，一手扶水泥墙
D. 一手握零线，一手扶水泥墙

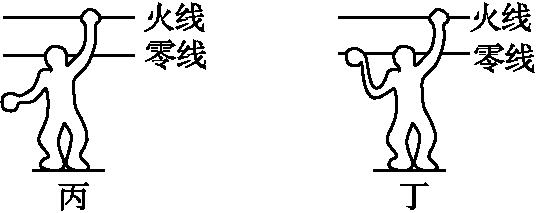

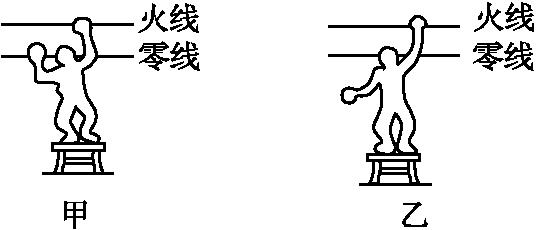

2. (知识点1)电工维修电路有时需要带电操作，如图所示。以下操作不会发生触电事故的是(　  　)

甲                乙                   丙                丁
A. 图甲站在绝缘凳上同时接触火线和零线
B. 图乙站在绝缘凳上仅接触火线
C. 图丙站在地上仅接触火线
D. 图丁站在地上同时接触火线和零线
3. (知识点2)下列做法中不符合安全用电原则的是(　  　)
A. 不接触低压带电体，不靠近高压带电体
B. 更换灯泡、搬动电器前先断开电源开关
C. 用湿毛巾擦洗正在发光的台灯灯泡，保持其清洁
D. 长期使用的家用电器达到使用寿命后及时更换
4. (知识点2)关于家庭电路和安全用电，下列说法正确的是(　　)
A. 使用电冰箱时，外壳必须接地
B. 开关可以接在用电器和零线之间
C. 当用电器着火时，应迅速向用电器泼水
D. 为了方便可以直接抓住导线拉出插座上的插头
5. (知识点1)在建设平安校园活动中，为宣传安全用电，某同学制作了一幅宣传画，如图所示。请为该宣传画配上解说词。

同步练习    易学精练
1.下列做法中符合安全用电原则的是(　  　)
A. 雷雨天站在大树下避雨                      B. 用手指触碰插座的插孔
C. 用湿抹布擦发光的灯泡                      D. 将冰箱的金属外壳接地

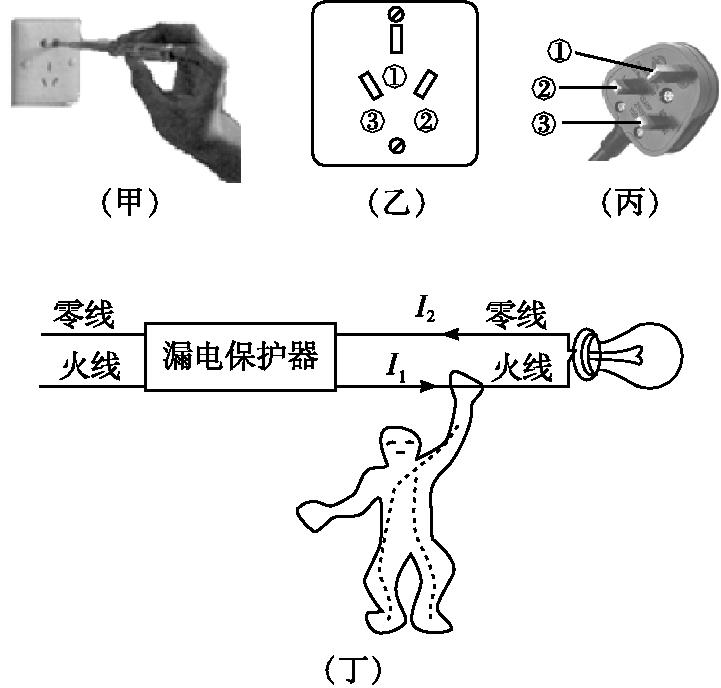

2. 以下说法错误的是(　　)

甲乙丙丁
A. 图甲将试电笔笔尖与火线(220 V)接触，手抵金属帽，氖管发光，若笔内电阻为一百万欧姆，尽管其余电阻未知，也可以判断出流经人体的电流不会超过2.2×10－4 A
B. 设人体电阻约为104 Ω，当人的两手分别接触一节干电池(1.5 V)两极时，流经人体的电流约为1.5×10－4 A，人体没有危险
C. 图乙是固定在墙壁上的三孔插座，其中“①”孔应与火线相连；图丙为用电器的三脚插头，若不小心将“①”脚折断丢失，用电器仍能工作
D. 图丁在正常情况下电流经“火线→电灯→零线”处处相等，若某人不小心触碰到火线裸露处，导致I1>I2，当“漏电保护器”检测到“两线”电流不等时会自动切断线路
3. 关于安全用电，下列做法中正确的是(　　)
A. 更换灯泡时先断开电源开关
B. 在高压线下放风筝
C. 家用电器电线绝缘皮破损了仍继续使用
D. 用湿布擦拭正在工作的电视机
4. 下列符合安全用电的做法是(　　)
A. 将电风扇三线插头最长的脚折弯后，插在两孔插座上使用
B. 家庭电路出现故障，断电后进行检修
C. 将开关接在家庭电路的零线上
D. 拔插头时用手直接拽插头上的电线

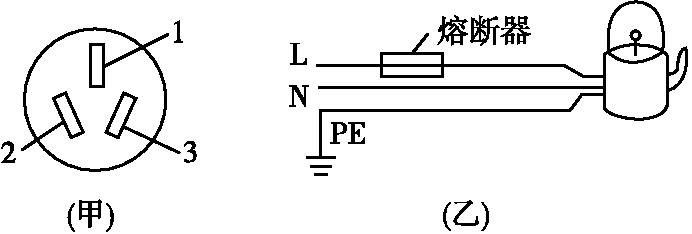

5. 如图是用电热水壶烧水的情景，下列说法正确的是(　　)

甲乙
A. 图乙中标有“PE”的导线插头应该接图甲中标有“2”的插孔
B. 使用了标有“PE”的导线，即使壶壳带电，人接触它也无触电危险
C. 如果熔断器中的熔丝熔断，可以用铜丝或铁丝替代
D. 在“高山”上烧水时，96 ℃就沸腾了，说明水的沸点随气压的升高而降低

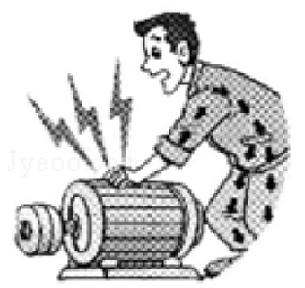

6. 如图，小明无意间接触到了电动机的金属外壳，发生了触电事故，原因是金属外壳带电并且电动机的金属外壳。在发生触电事故的现场，不要用手去拉触电的人，而是要立即。

第6题第7题

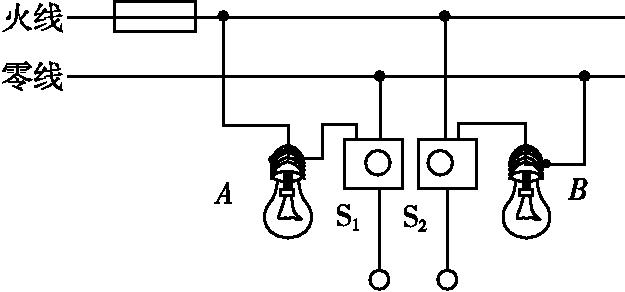

7. 有两盏白炽灯，在家庭电路中的接法如图所示，A、B两点均为螺口灯泡的螺旋部分。当开关S1和S2都断开时，站在地上的人用手直接接触(选填“A”或“B”)点时会触电，因此，开关
(选填“S1”或“S2”)的接法是错误的。

8. 大量事实表明，不高于36 V的电压才是安全电压。当因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生触电的可能性(选填“变大”或“变小”)，这是因为电压越高越危险，且此时人体电阻明显(选填“变小”或“变大”)。若某人身体潮湿时的电阻为500 Ω，则当他接触电压为220 V的照明电路时，通过他的电流为 mA，请你根据计算结果为如图所示的情景配上解说词：。
9. 现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。

测量项目	完全干燥时	出汗或潮湿时
手与手之间电阻	200 kΩ	5 kΩ
手与脚之间电阻	300 kΩ	8.8 kΩ
手与塑料鞋底之间电阻	8000 kΩ	10 kΩ

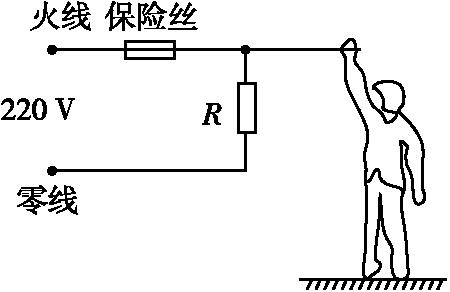

如图所示，用电器R接在电压为220 V的电源上时，消耗电功率是1100 W，电路中还有额定电流为10 A的保险丝。
求：(1)只有用电器R接入电路时，通过保险丝的电流为多少?
(2)一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少(上表电阻数据适用于此人)?并分析为什么保险丝不会断(即保险丝不能救人命)?
