12（九年级）焦耳定律（导学案4）

skybamboo · 发表于 9 小时前

人教版物理九年级全册
第十八章　电功率
第4节　焦耳定律
知识梳理  预习感知
知识点1  电流的热效应
1. 定义：电流通过导体时转化成，这个现象叫做电流的热效应。
2. 应用：。
3. 影响因素：电流通过导体产生的热量跟导体的、通过导体的和有关。导体的电阻越大，通过导体的电流越大，通电时间越长，产生的热量也越。
知识点2  焦耳定律
1. 内容：电流通过导体产生的热量跟的二次方成正比，跟导体的成正比，跟
成正比。
2. 公式：Q=。
3. 推导式：Q=W=UIt =(只适用于纯电阻电路)。
课堂练习    当堂反馈
1.(知识点1)下列用电器中，利用电流热效应工作的是(　　)
A. 洗衣机       B. 电风扇          C. 电暖气          D. 电视机
2. (知识点2)判断电流通过导体产生的热量，下面公式选用正确的是(　　)
A.UIt             B. I2RtC. <Object: word/embeddings/oleObject1.bin>          D. 前面三个都可以
3. (知识点2)通过一根电阻丝的电流为2 A，通电1 min产生了2.64×104 J的热量，它的电阻是(   　)
A. 66 Ω             B. 6600 Ω         C. 110 Ω       D. 220 Ω

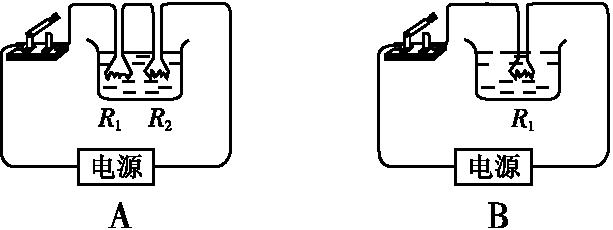

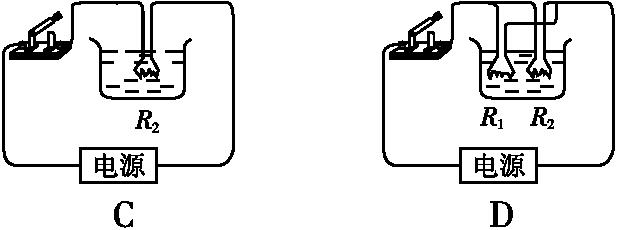

4. (知识点2)如图所示，在四个相同水槽中盛有质量和温度都相同的纯水，现将阻值为R1、R2的电阻丝(R1<R2)，分别按下图的四种方式连接放入水槽，并接入相同电源。通电相同时间后，水温最高的是(　　)

A B

C D
5. (知识点1)婷婷一家人坐在电视机前观看电视节目，开机一段时间后，当她用手去摸电视机背面时，感觉有点热，这是因为电流的效应。电视机的后盖有很多孔，这是为了。

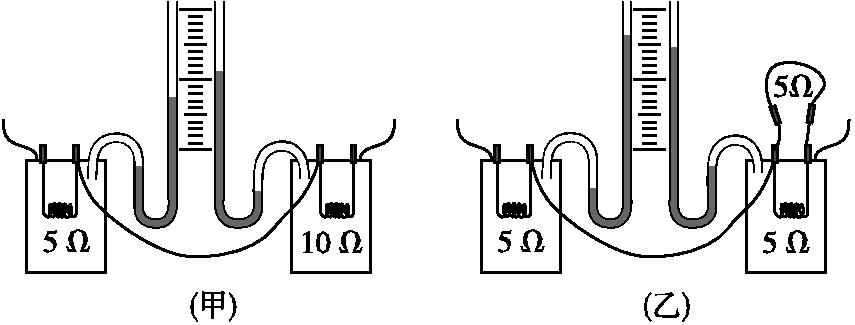

6. (知识点2)如图甲和乙是研究“电热大小与哪些因素有关”的实验装置。通电后，若要比较电阻丝产生热量的多少，只需比较与之相连的U形管中。图甲是探究电热与关系的实验装置；图乙是探究电热与关系的实验装置。

甲                               乙
同步练习    易学精练
1. 将规格都是“220 V　100 W”的一台电风扇、一台电视机和一把电烙铁分别接入同一家庭电路中，通电时间相同，下列说法正确的是(　　)
A. 三个用电器产生的热量相同                B. 电风扇产生的热量最多
C. 电烙铁产生的热量最多                      D. 电视机产生的热量最多
2. 电炉通电一段时间后，电炉丝热得发红，而与电炉丝相连的导线几乎不发热，这主要是因为(　　)
A. 通过导线的电流大于通过电炉丝的电流       B. 导线的电阻远大于电炉丝的电阻
C. 通过导线的电流小于通过电炉丝的电流       D. 导线的电阻远小于电炉丝的电阻
3. 当一个电阻的阻值为R时，将它接在电路中通电一段时间，产生的热量为Q。如果要使它产生的热量为2Q，下列办法中可行的是(　　)
A. 将电压变为原来的2倍，通电时间变为原来的<Object: word/embeddings/oleObject2.bin>
B. 将电阻变为原来的2倍，通电时间变为原来的<Object: word/embeddings/oleObject3.bin>
C. 将电阻变为原来的<Object: word/embeddings/oleObject4.bin>，通电时间变为原来的2倍
D. 将电压变为原来的<Object: word/embeddings/oleObject5.bin>，电阻变为原来的2倍

4. 某同学为了估测一个铭牌缺失的家用电热水壶正常工作时的电阻，将壶中装入1 kg的自来水，按下开关后3 min水被烧开。则该电热水壶正常工作时的电阻约为[水的比热容为4.2×103 J/(kg·℃)](　　)
A. 3 Ω
B. 30 Ω
C. 300 Ω
D. 3000 Ω

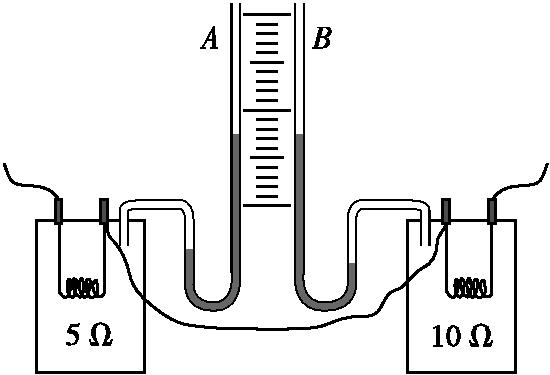

5. 如图是探究电流通过导体产生的热量与什么因素有关的实验装置，将两根阻值不等的电阻丝R1、R2串联后分别放入两个透明容器中，并封闭等量的空气，通电前，A、B两U形管内的液面相平，接通电源一分钟后，通过R1、R2的电流分别为I1、I2，则(　　)
A. I1>I2，A管中的液面较高                B. I1<I2，A管中的液面较低
C. I1=I2，A管中的液面较高                D. I1=I2，A管中的液面较低

第5题第6题

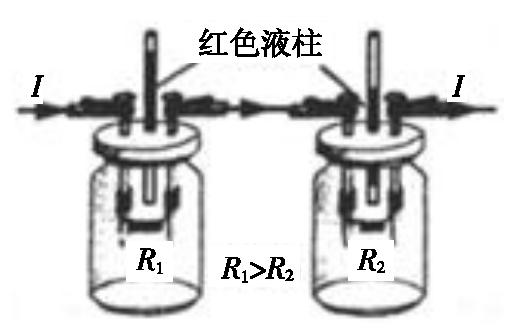

6. 如图是小明探究“影响电流热效应因素”的部分实验装置图。通电一段时间后，两段完全相同的液柱从同一高度上升到图示位置，可知电阻产生热量多，由此可以说明：。
7.在输电功率一定时，若将输电电压从400 kV提高到800 kV，则输电电流将从I变为I，输电线路上损失的电能将(选填“增加”“减少”或“不变”)。
8. 把一个电阻为44 Ω的电炉接入电压为220 V的家庭电路中，通电10 min电炉产生的热量为
J。连接家庭电路时，要注意检查线路连接处接触情况，若接触不良，电流通过时产生的热量会更多，容易引起火灾，因为相比接触良好时连接处的电阻(选填“更大”或“更小”)。

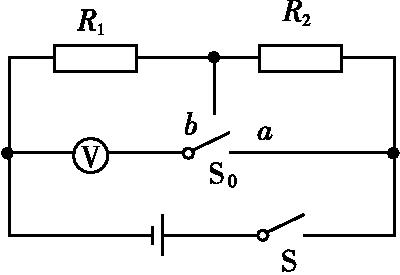

9. 如图所示，电源电压保持不变，R1=5 Ω，闭合开关S，开关S0拨至b时，电压表示数是拨至a时的三分之一，则R2= Ω；若电源电压为3 V，当开关S0拨至b时，R1在1 min内产生的热量是 J。

10. 冬季，输电线结冰容易造成倒塔(杆)断线，影响电能的输送。为了保证正常供电，通常要给输电线除冰：在短时间内让输电线不经过用电器而直接接通，使电路，输电线中的电流，产生的增加，使冰(填物态变化名称)。
11. 如图是某中学物理课外活动小组自制的电热暖手器的电路原理图。电源电压恒为8 V，S为单刀三掷开关，发热电阻分别是R1=2 Ω，R2=1 Ω，R3=5 Ω。问：
(1)该电热暖手器工作时的最小电流是多少?
(2)该电热暖手器消耗的最大电功率是多少?
(3)当开关调至“2”位置时，R2在1 min内最多可以产生多少焦耳的热量?
