人教版物理九年级全册
第十九章　生活用电
第2节　家庭电路中电流过大的原因
知识梳理  预习感知
知识点1  家庭电路中电流过大的原因
1.家用电器的。
2.发生。
知识点2  保险丝
1. 制作材料：电阻比较、熔点比较的。
2.作用：当过大时，保险丝由于温度升高而熔断，电路，起到保护的作用。
3. 选用原则：选用保险丝时，要使保险丝的等于或稍大于电路的最大值。
4. 注意事项：为了用电安全，禁止用铜丝、铁丝等导线代替保险丝。

课堂练习    当堂反馈
1. (知识点1)小明家的空气开关发生了跳闸，则一定是电路中(　　)
A. 发生了短路                   B. 用电器总功率过大
C. 电压大于220 V                   D. 总电流过大
2. (知识点2)为了防止因电流过大发生危险，家庭电路中要安装保险丝，以保护用电器和人身安全，下列说法正确的是(　　)
A. 人体触电是家庭电路中电流过大的原因
B. 可以用铜丝、铁丝代替保险丝
C. 制作保险丝的材料熔点较低、电阻较大
D. 制作保险丝的材料熔点较高、电阻较小
3. (知识点1)在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰；②开关里的两线头相碰；③两孔插座中的两线头相碰.其中会引起电路中熔丝熔断的是(　　)
A. ①②          B. ①③          C. ②③             D. ①②③

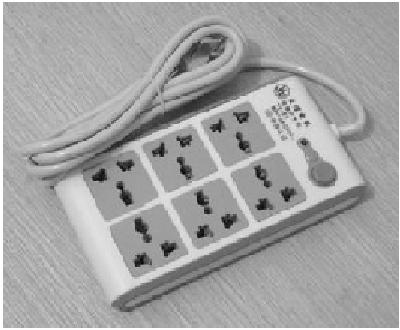

4. (知识点1)如图为小红家的一个带开关、指示灯和多个插座的接线板。接线板上的指示灯和插座之间是联的；小红把接线板的插头插入家庭电路中的插座时，闭合接线板上的开关，出现“跳闸”现象，其原因可能是接线板中的电路发生了(选填“断路”或“短路”)。

5. (知识点2)在台灯的开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断了，其原因是；若台灯插头插入插座时，闭合台灯开关，室内其他电灯全部熄灭，保险丝熔断了，其原因是。
同步练习    易学精练
1. 家庭电路中保险丝的作用是(　  　)
A. 防止触电                      B. 稳定电压
C. 测量电能                         D. 保护电路
2.关于家庭用电，下列说法正确的是(　　)
A. 家庭电路中电流过大，一定是电路发生了短路
B. 连入电路中的用电器总功率越大，干路中的电流就越大
C. 保险丝熔断了，可以用铜丝或铁丝代替
D. 空气开关跳闸后，重新闭合开关就可以了

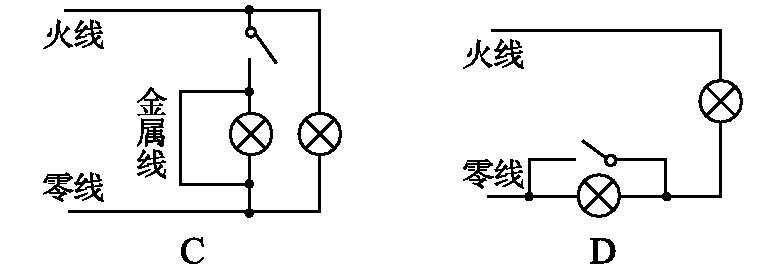

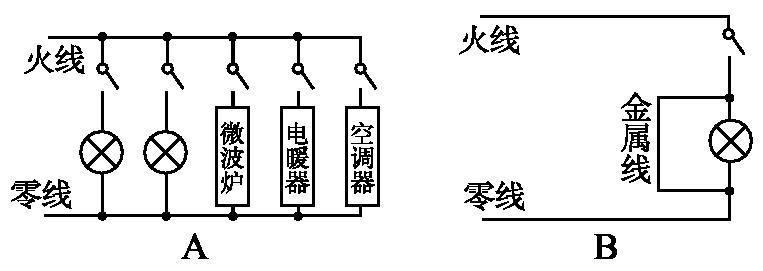

3. 某家庭电路中安装有“220 V　10 A”的空气开关(未画出)，如图是电路中的四种情况，开关全部闭合后，不会引起空气开关“跳闸”的是(　　)

A B

C                            D
4. 某同学家中的电能表规格为“220 V　3(5) A”，他家中现有家用电器：①800 W的空调一台；②750 W的电饭煲一台；③750 W的微波炉一台；④120 W的电冰箱一台；⑤100 W的全自动洗衣机一台；⑥70 W的彩电一台；⑦40 W的电灯四盏；⑧200 W的音响一部。为了确保安全用电，以下使用方法中不正确的是(　　)
A. ①②③中任意两个均不能同时使用          B. ④⑤⑥⑦⑧可同时使用
C. ①④⑤⑥可同时使用                     D. ②④⑤⑧可同时使用

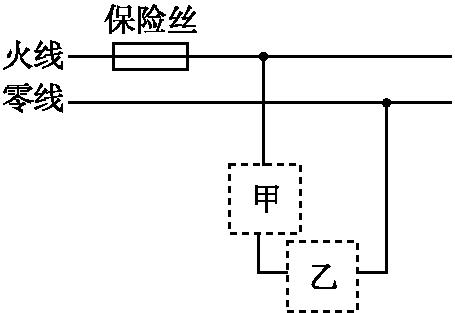

5. 某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是(　　)
A. 火线上的保险丝应该改装到零线上
B. 甲处应装用电器，乙处应装开关
C. 当用电器功率增大时，通过保险丝的电流就增大
D. 当保险丝熔断后，可以用铜丝代替

第5题第6题
6. 如图所示，在接线柱A、B间接入导线(其材料为普通铜丝)，在接线柱C、D间接入熔丝，接通电源，灯泡正常发光，熔丝不熔断；断开电源，在B、D间连上一根导线，再次接通电源时，灯不亮，熔丝熔断，以下判断错误的是(　　)
A. 导致熔丝熔断的原因是电路中电流过大
B. 熔丝熔断时，熔丝中的电流大于AB间导线中的电流
C. 熔丝熔断，但灯泡依然完好
D. 用铜丝代替熔丝不符合安全用电的原则
7. 家庭电路中有时出现这样的现象，原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家中所有的用电器都停止了工作。其原因可能是(　　)
A. 这个插座的火线和零线原来就相接触形成了短路
B. 插头与这个插座接触不良形成了断路
C. 插头插入这个插座时，导致火线和零线相接触形成了短路
D. 同时工作的用电器过多，导致干路电流过大，保险开关跳闸

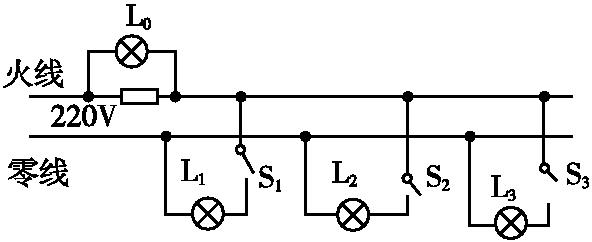

8. 如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光.则下列判断正确的是(四只灯泡的额定电压均为220 V)(　　)

A. 灯泡L1所在支路正常
B. 灯泡L2所在支路正常
C. 灯泡L3所在支路正常
D. 装好保险丝，合上所有开关后，灯泡都能正常发光

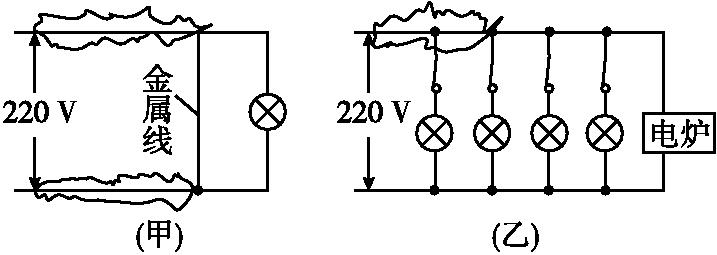

9. 如图所示，开关闭合后，输电线因电流过大造成电线燃烧起来，图甲、乙导致电流过大的原因分别是；。

甲乙
10. 某家庭中安装了18 W的节能灯8盏，90 W的电视机一台，105 W的音响一台，100 W的电冰箱一台，200 W的电脑一台，1500 W的空调机一台。

直径/mm	额定电流/A	熔断电流/A	直径/mm	额定电流/A	熔断电流/A
0.28	1	2	0.52	2	4
0.32	1.1	2.2	0.54	2.25	4.5
0.35	1.25	2.5	0.60	2.5	5
0.36	1.35	2.7	0.71	3	6
0.40	1.5	3	0.81	3.75	7.5
0.46	1.85	3.7	0.98	5	10

请你从表中选择一根直径为的保险丝安装在进户火线上，以保证该家庭的用电安全。
11. 在家庭电路中，所选导线的横截面积应与家用电器的总功率相适应，以确保用电安全。表中是几种常见铜导线的安全载流量(即长时间通电的最大安全电流)。小明家计划安装一台6.6 kW的即热式电热水器，该用电器正常工作时电流为A，至少应选横截面积为mm2的导线与之配套。

导线横截面积S/mm2	铜芯橡皮绝缘线安全载流量I/A
2.5	28
4	37
6	47
10	68
