10（九年级）家庭电路（导学案4）

skybamboo · 发表于 9 小时前

人教版物理九年级全册
第十九章　生活用电
第1节　家庭电路
知识梳理  预习感知
知识点1  家庭电路的组成
1.组成：家庭电路都是由两根进户线、、总开关、、插座、开关、用电器、导线等组成。
2.各组成部分的作用
(1)进户线：连接户外供电电路。
(2)电能表：用来测量用户在某一段时间内消耗的多少。
(3)总开关：控制整个电路的，以便检测电路，更换设备。
(4)保险装置：当电路中过大时自动熔断(或自动断开)，电路。
(5)插座：给的用电器供电。
知识点2  火线和零线
1.进户的两条输电线中，一条叫做，另一条叫做，在入户之前已经和大地相连。
2.常用来辨别火线和零线。使用时，手指按住笔卡，用笔尖接触被测的导线，若氖管，则被测导线是火线；若氖管，则接触的是零线。
知识点3  三线插头和漏电保护器
1.三线插头
(1)连接：三线插头与三孔插座相对应，其中一条接(通常标有“L”字样)，一条接(标着“N”)，第三条标着“E”，和用电器的相连。
(2)作用：当把三线插头插入三孔插座中时，三线插头中接火线和零线的两条导线的另一端接用电器部分，上面的脚将用电器的与相连，能防止触电事故的发生。
2.漏电保护器：当站在地上的人不小心接触了，电流经过人体流入大地时，漏电保护器会迅速切断，保护人身安全。
课堂练习    当堂反馈

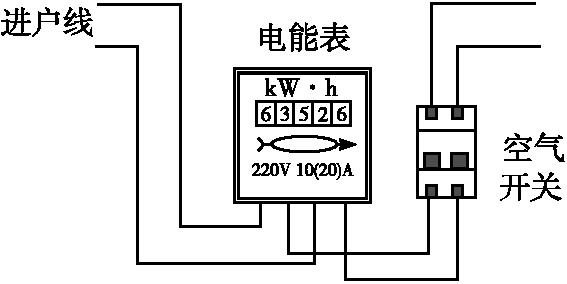

1. (知识点1)某家庭电路的部分情况如图所示，下列说法正确的是(　　)
A. 进户线分为火线和地线                   B. 电能表的标定电流为20 A
C. 空气开关有保险丝的功能                D. 电能表与空气开关是并联的

第1题第2题

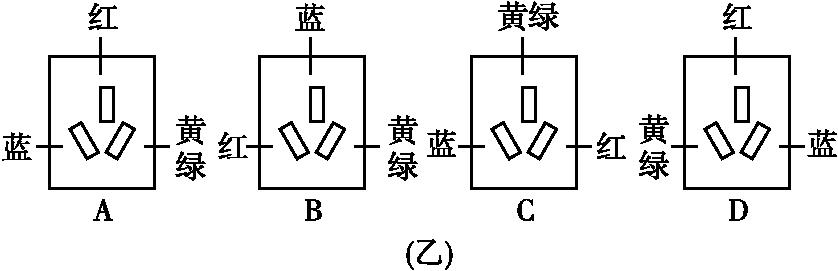

2. (知识点3)如图所示，墙壁上线盒内有三根电线，其中红色为火线，蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，下列选项中接线情况正确的是(　　)

A B C D

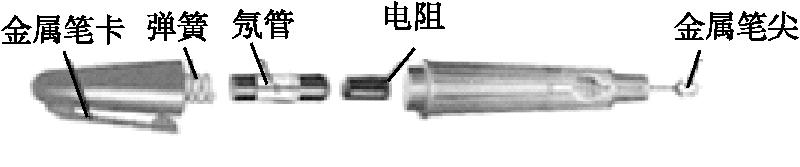

3. (知识点2)一种试电笔的构造如图所示，下列说法正确的是(　　)

A. 使用试电笔时手可以接触笔尖 B. 使用试电笔时手不要接触笔卡
C. 试电笔中的电阻可以用铁丝代替 D. 当氖管发光时有微弱电流通过人体

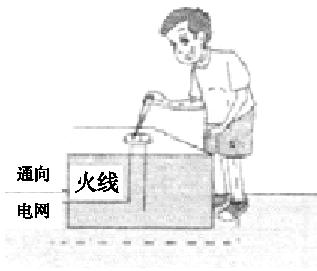

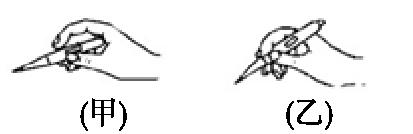

4. (知识点2)如图所示，正确使用测电笔的方法是图；若笔尖接触被测导线时氖管发光，则被测导线是线。

甲乙
5. (知识点3)洗衣机、电冰箱等用电器需要使用三线插头，其中一条接(常标有L)，一条接(常标有N)，第三条标有E，标有E的导线和用电器的相连。

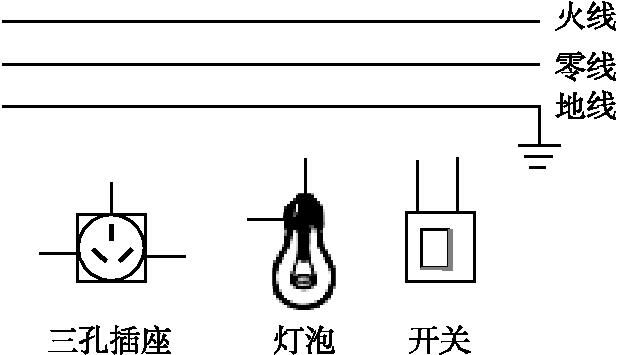

6. (知识点1、2、3)请用笔画线代替导线，将图中的开关、灯泡和三孔插座正确接入家庭电路中。

同步练习易学精练

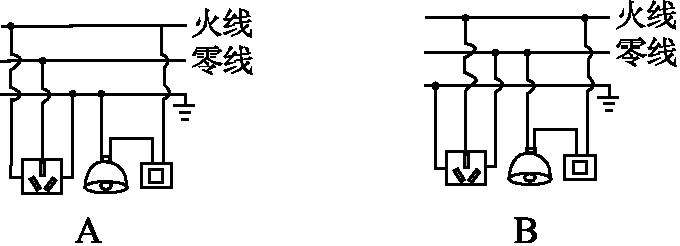

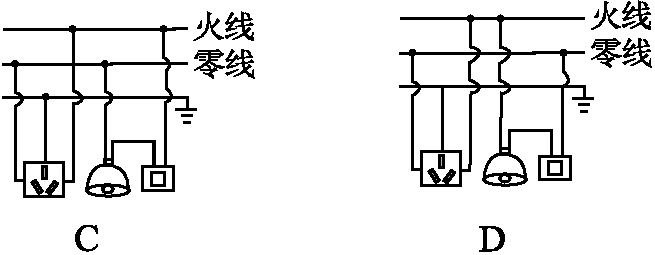

1. 图中有关家庭电路的连接完全正确的是(　　)

A B

C D

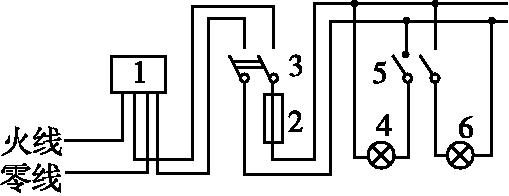

2. 如图是家庭电路的一部分，则(　　)
A. 元件“1”是电能表、“2”是闸刀开关、“3”是保险丝
B. 元件“1”“2”“3”正确连接顺序应为“2”“1”“3”
C. 图中接错的元件是“5”
D. 图中电路元件连接完全正确

第2题                               第3题
3.如图所示为某同学用阻值为800 kΩ的试电笔与火线接触时氖管发光，若该同学此时手与地面的人体电阻为80 kΩ，家庭电路中电压为220 V，则通过该同学的电流为(　  　)
A. 2.75 A             B. 0.275 A             C. 2.5 mA             D. 0.25 mA

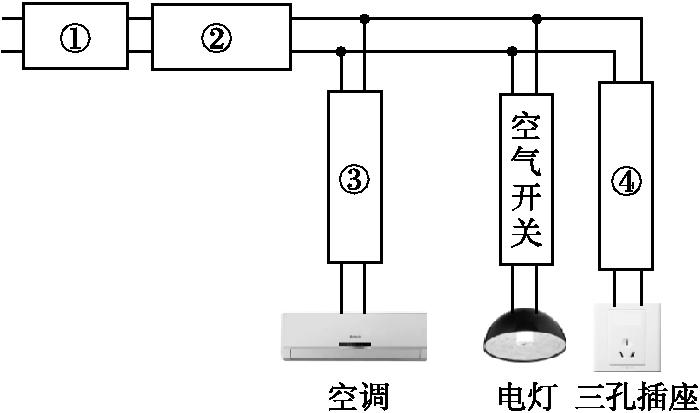

4. “安全用电，珍爱生命”是同学们应有的意识.小华同学家的配电系统如图所示，关于空气开关、电能表和漏电保护器的安装位置，下列说法不正确的是(　  　)
A. 在①位置安装电能表                      B. 在②位置安装空气开关
C. 在③位置安装漏电保护器                   D. 在④位置安装漏电保护器

第4题                               第5题

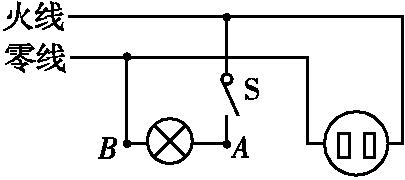

5.如图所示的家庭电路中，闭合开关后灯泡不亮。用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，用试电笔检测A点氖管发光，检测B点氖管不发光，发生这一现象的原因可能是(　　)
A. 灯泡短路                            B. 灯丝断了
C. 开关接触不良                         D. 插座短路

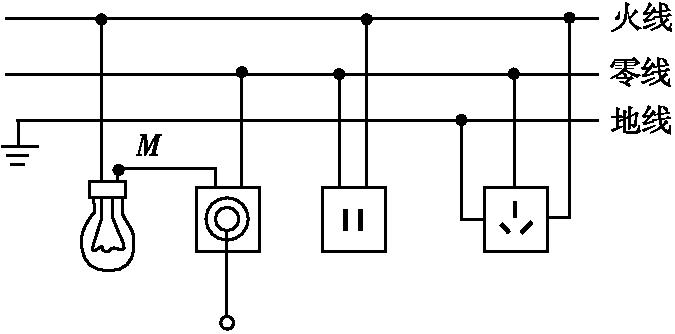

6. 如图是某同学设计的家庭电路，电灯开关已断开。下列说法正确的是(　C　)

A. 灯泡和两孔插座是串联的
B. 试电笔接触M点，氖管不发光
C. 开关和三孔插座的连接是错误的
D. 试电笔插入两孔插座的左孔，氖管发光

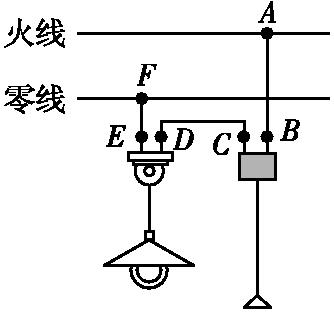

7.如图所示，闭合开关，电灯不亮，用试电笔接触D点时氖管发光，接触E点时不发光，说明D、E间；若试电笔接触A至F各点都发光，说明。

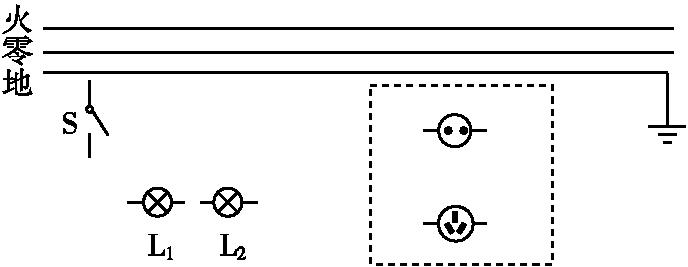

8. 如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定插座。请把电路连接完整。
