07（九年级）电生磁（导学案4）

skybamboo · 发表于 9 小时前

人教版物理九年级全册
第二十章　电与磁
第2节　电生磁
知识梳理  预习感知
知识点1  电流的磁效应
1.电流的磁效应：通电导线周围存在与有关的磁场，这种现象叫做电流的磁效应。
2.电流的磁效应是丹麦物理学家最早通过实验发现的，奥斯特实验是第一个揭示电和磁联系的实验。
知识点2  通电螺线管的磁场
1.特点：通电螺线管外部的磁场与的磁场相似，通电螺线管的两端有两个磁极，一个是，一个是。
2.通电螺线管的极性与有关。
3.安培定则：用握住螺线管，让四指指向螺线管中的方向，则拇指所指的那端就是螺线管的极。

课堂练习    当堂反馈
1. (知识点1)如图所示，下列说法中错误的是(　　)

A. 这是模拟奥斯特实验的一个场景
B. 图示实验说明了通电导线周围存在磁场
C. 将电池正负极对调后，重新闭合电路，小磁针偏转方向改变
D. 将图中导线断开，小磁针N极将指向地磁的北极

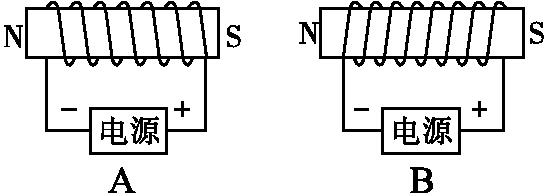

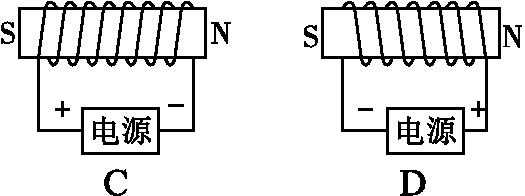

2. (知识点2)对于通电螺线管极性的标注，图中正确的是(　　)

A B

C D

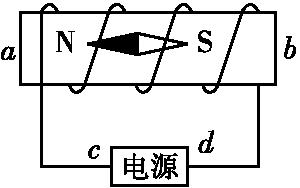

3. (知识点2)如图所示的电路中，开关闭合后，根据小磁针静止时的指向可知(　　)
A. a端是通电螺线管的N极，c端是电源正极
B. a端是通电螺线管的N极，c端是电源负极
C. b端是通电螺线管的N极，d端是电源正极
D. b端是通电螺线管的N极，d端是电源负极

第3题第4题

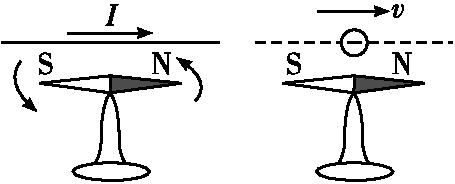

4. (知识点2)如图所示，在观察奥斯特实验时，小明注意到置于通电直导线下方小磁针的N极向纸内偏转。小明由此推测：若电子沿着水平方向平行地飞过磁针上方时，小磁针也将发生偏转。请你说出小明推测的依据是：，你认为磁针的N极会向(选填“纸内”或“纸外”)偏转。
同步练习易学精练

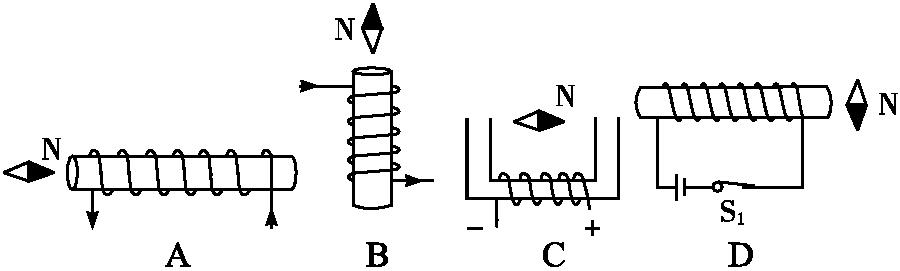

1. 下列图中，小磁针静止后指向正确的是(　　)

A B C D
2. 在如图所示的电路中，根据小磁针静止时的指向可知(　　)
A. a端是通电螺线管的N极，c端是电源正极
B. b端是通电螺线管的N极，d端是电源正极
C. a端是通电螺线管的N极，c端是电源负极
D. b端是通电螺线管的N极，d端是电源负极

第2题                                  第3题

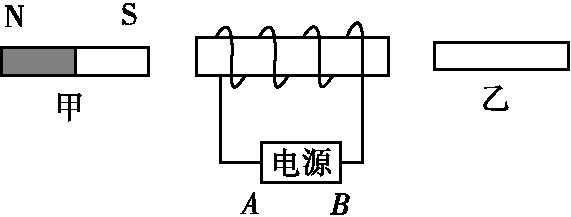

3. 如图所示，电磁铁左侧的甲为条形磁铁，右侧的乙为软铁棒，A端是电源的正极。下列判断中正确的是(　　)
A. 甲、乙都被吸引                         B. 甲被吸引，乙被排斥
C. 甲、乙都被排斥                         D. 甲被排斥，乙被吸引

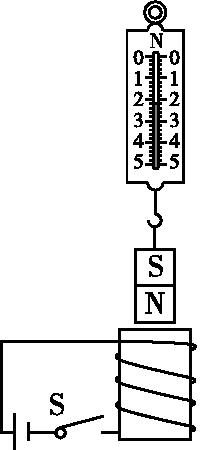

4. 弹簧测力计挂住一条形磁铁置于螺线管的正上方，如图所示。闭合开关S，弹簧测力计示数将(　　)
A. 变小             B. 先变小后变大       C. 变大          D. 不变

第4题                            第5题

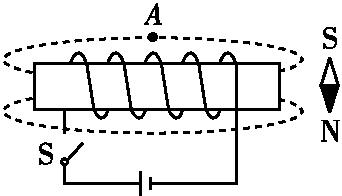

5. 如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是(　　)
A. 通电螺线管外A点的磁场方向向右          B. 通电螺线管的左端为S极
C. 小磁针一直保持静止                      D. 小磁针N极向左转动

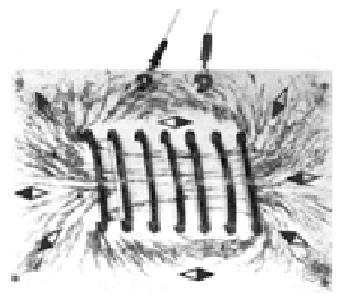

6. 在探究通电螺线管外部磁场的方向时，玻璃板上均匀地撒上铁屑，闭合开关，轻敲玻璃板，铁屑的分布情况如图所示，铁屑在玻璃板上的分布与的磁场分布非常相似。若把连接电源正负极的接线对调，再闭合开关，轻敲玻璃板，此时铁屑分布情况(选填“改变”或“不变”)，小磁针N、S极的指向(选填“改变”或“不变”)。

第6题第7题
7. 小磁针可以在水平面内自由转动，但闭合开关后，小磁针的指向如图所示，由此可知电源的正极在(选填“左”或“右”)端。
8. 小明利用如图所示的装置研究电与磁的关系，请仔细观察装置和现象，然后归纳得出初步结论。

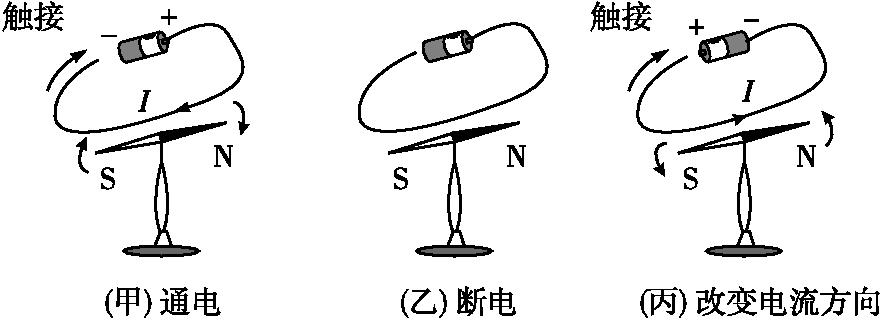

甲：通电乙：断电丙：改变电流方向
(1)比较甲、乙两图可知；
(2)比较甲、丙两图可知。

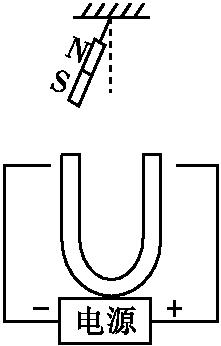

9. 如图，一段电阻丝从电源正极接出，在一个U形玻璃管的右侧管上绕几匝，再到左侧管上绕几匝后接到电源负极。一根条形磁铁用细线悬挂在如图位置.画出电阻丝的绕法并在U形管的两端标明磁极。

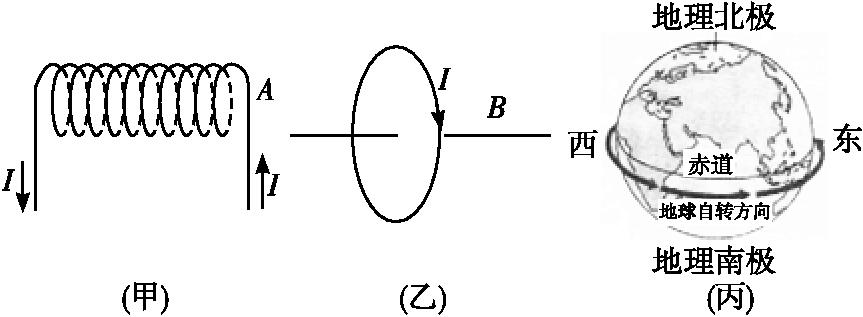

10. 通电螺线管的外部磁场与条形磁体周围磁场相似，其磁极可以用安培定则判定。

甲乙丙
(1)图甲中螺线管的A端是极。
(2)螺线管实际上就是由多个单匝圆形线圈组成，通电螺线管的磁场可以看成由每一个单匝圆形通电线圈的磁场组合而成，因此应用安培定则也可以判断单匝圆形通电线圈的磁极。现一单匝圆形通电线圈中的电流方向如图乙所示，则其B端是极。
(3)地球周围存在磁场，有学者认为，地磁场是由于地球带电自转形成圆形电流引起的，地球自转的方向自西向东(图丙)，则形成圆形电流方向与地球自转方向(选填“相同”或“相反”)。物理学规定正电荷定向移动方向为电流方向，那么地球带(选填“正”或“负”)电。
