16（九年级）欧姆定律在串、并联电路中的应用（导学案4）

skybamboo · 发表于 2026-4-6 05:09:35

人教版物理九年级全册
第十七章　欧姆定律
第4节　欧姆定律在串、并联电路中的应用
知识梳理  预习感知
知识点1  利用欧姆定律解决串联电路中的问题
1.串联电路中的电流或通过某个用电器的电流，等于电源两端电压除以之和，即I=。
2.在串联电路中，各电阻分担的电压与其电阻大小成，即<Object: word/embeddings/oleObject1.bin>=<Object: word/embeddings/oleObject2.bin>。
3.串联电路中，总电阻等于各串联电路中的分电阻，即R总=。
知识点2  利用欧姆定律解决并联电路中的问题
1.并联电路的总电流等于各并联支路中的电流，所以总电流I==。
2.当并联电路中的一个支路的电阻改变时，这个支路的电流会，干路电流也会，但另一个支路的电流和电压都。
3.在并联电路中，各支路中的电流跟各支路电阻成，即<Object: word/embeddings/oleObject3.bin>=<Object: word/embeddings/oleObject4.bin>。

课堂练习    当堂反馈
1. (知识点1)如图所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，当开关闭合后，滑动变阻器的滑片P由b端向a端滑动的过程中，下列说法正确的是(　　)
A. 电压表示数变小，电压表与电流表示数的乘积变小
B. 电压表示数变大，电压表与电流表示数的比值不变
C. 电流表示数变小，电压表与电流表示数的比值变大
D. 电流表示数变大，电压表与电流表示数的乘积不变

第1题                               第2题

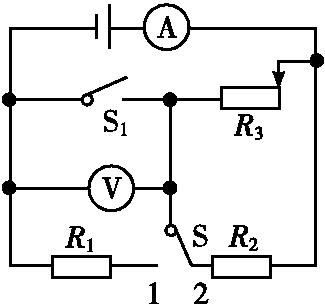

2. (知识点1)如图所示，已知R1=R2，当开关S1闭合、开关S掷到2时，电压表与电流表的示数分别为U1和I1；当开关S1断开、开关S由2掷到1的同时，将滑动变阻器的滑片移到最左端，电压表与电流表的示数分别为U2和I2，则以下判断正确的是(　  　)
A. U1>U2　I1>I2                            B. U1<U2　I1>I2
C. U1=U2　I1<I2                            D. U1<U2　I1<I2

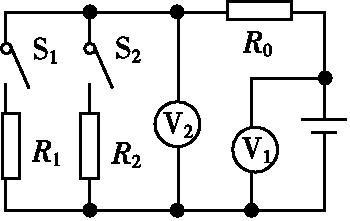

3. (知识点1)如图所示的电路中，电源电压不变，只闭合开关S1时，电压表V1与V2的示数之比为3∶2，只闭合开关S2时，电压表V1与V2的示数之比为5∶3，则R1与R2的电阻之比为(　  　)
A.4∶3             B.2∶3             C.3∶5             D.5∶3

第3题                                  第4题

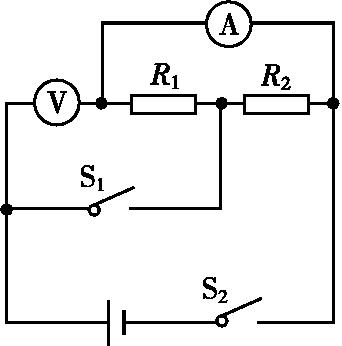

4. (知识点2)如图所示的电路中，电源电压保持不变，当开关S1，S2都闭合时，电流表的示数为0.5A，电压表的示数为6 V；将电压表、电流表的位置互换，当开关S1断开、S2闭合，电流表的示数为0.3A.则正确的是(　  　)
A. R1=8 Ω          B. R2=8 Ω             C. R1=20 Ω          D. R2=20 Ω
5. (知识点2)如图是甲、乙两个电阻的电流I与电压U的关系图像，将它们并联接入电路，下列说法正确的是(　  　)
A. 通过甲的电流大于通过乙的电流
B. 通过甲的电流小于通过乙的电流
C. 甲、乙并联的总电阻随它们两端电压的升高而减小
D. 甲、乙并联的总电阻随它们两端电压的升高而增大

第5题第6题

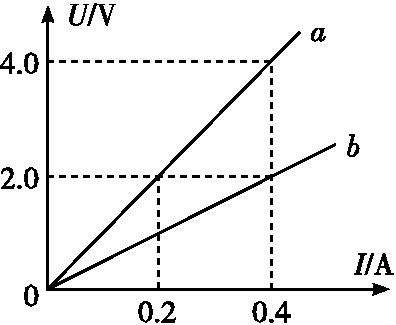

6. (知识点2)张阳在探究电阻上的电流跟两端电压的关系时，用记录的实验数据作出了如图所示的U－I图像，则a的电阻值为Ω，将a，b串联接在电压为3 V的电源上，电路中的电流为A。
同步练习易学精练

1. 如图所示的电路中，电源两端电压保持不变。闭合开关S，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是(　  　)
A. 总电阻变小
B. 电流表的示数变小
C. 电压表的示数变大
D. 滑动变阻器接入电路中的电阻变小

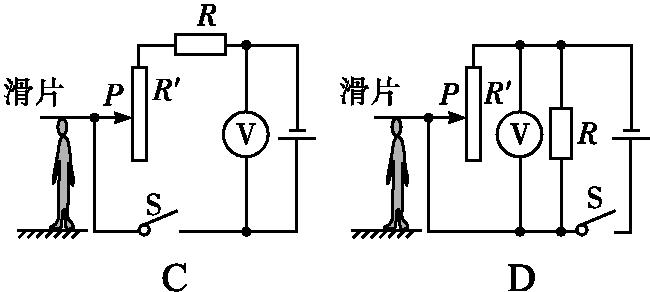

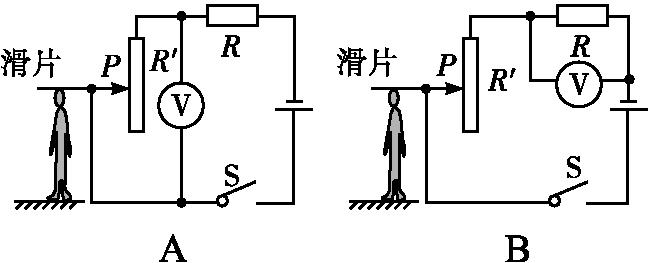

2. 小明对体育中考测试使用的身高测量仪感兴趣，为了了解它的测量原理，他尝试设计了如图所示的四个电路，其中能够实现身高越高、电压表示数越大的电路是(　　)

A B

C D

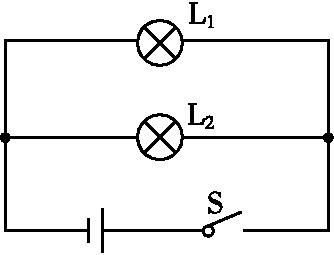

3. 如图所示，L1与L2是两只标有“3 V　10 Ω”字样的相同小灯泡，电源电压为3 V，闭合开关S后，干路电流是(　　)
A. 0.3 A B. 0.6 A C. 0.9 A D. 1.0 A

第3题                               第4题

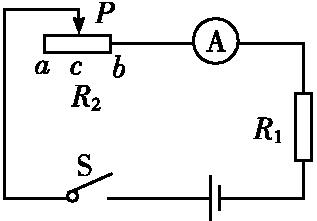

4. 如图所示的电路中，电源电压保持不变，R1=20 Ω。闭合开关S，移动滑动变阻器R2的滑片P到中点c时，电流表的示数为0.4 A；移动滑片P到最左端a时，电流表示数为0.3 A。则电源电压和滑动变阻器的最大阻值分别为(　　)
A. 6 V　20 Ω                                  B. 12 V　20 Ω
C. 6 V　30 Ω                                  D. 12 V　30 Ω

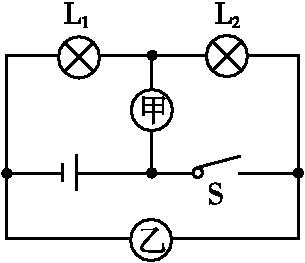

5.如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2∶3，此时灯L1、L2的电阻之比是(　　)
A. 2∶1                B. 1∶2             C. 3∶2          D. 2∶3

第5题第6题

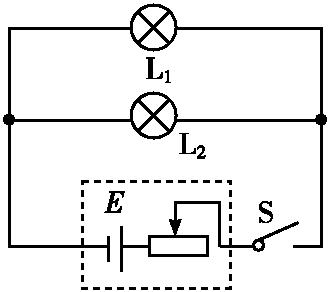

6. 如图所示，L1“2.5 V　0.3 A”、L2“3.8 V　0.3 A”，灯丝电阻不变，电源电压可调。闭合开关S，下列说法正确的是(　　)
A. L1、L2两端实际电压不同
B. L1、L2电阻之比为25∶38
C. L1、L2电流之比为25∶38
D. 通过调节电源电压，能使L1、L2同时正常工作
7. 如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，电流表示数将，电压表示数将。

第7题第9题
8.两只定值电阻，甲标有“10 Ω　1 A”，乙标有“15 Ω　0.6 A”，把它们串联在同一电路中，总电阻是Ω；电路中允许通过的最大电流为A；电路两端允许加的最大电压为V。
9.如图所示，在探究“一段电路中的电流与电阻的关系”的实验中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，应该采取的唯一操作是将滑动变阻器滑片适当向移动。

10. 如图所示，已知电源电压为U，三个电阻的阻值分别为R1、R2和R3，求：
(1)当S1、S2均断开时，电流表和电压表的示数；
(2)当S1、S2均闭合时，电压表和电流表的示数.

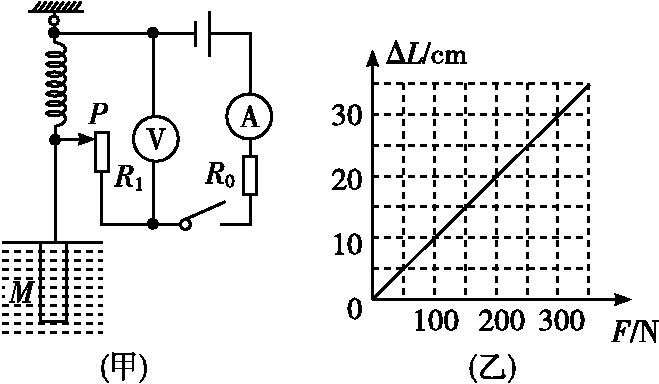

11. 如图甲所示是一种家庭水箱水位测量装置示意图，电源电压18 V保持不变，电压表量程0～15 V，电流表量程0～3 A，R0是阻值为10 Ω的定值电阻，R1是长20 cm、阻值为20 Ω的电阻丝，滑片P把电阻丝与轻质弹簧的指针连在一起。圆柱体M长80 cm，底面积为200 cm2。当水位处于最高处时，M刚好浸没在水中，滑片P恰好在R1的最上端.轻质弹簧阻值不计，M全部露出水面前，弹簧的伸长长度ΔL始终与受到的拉力F成正比，如图乙所示。

甲乙
(1)当水位下降时，电路中示数会随之减小的电表是。
(2)当水位处于最高处时，电压表的示数为多少?
(3)当水位下降，圆柱体露出水面部分的长度为50 cm时，电流表示数为多少?(g取10 N/kg)
