15（九年级）欧姆定律（导学案4）

skybamboo · 发表于 9 小时前

人教版物理九年级全册
第十七章　欧姆定律
第2节　欧姆定律
知识梳理  预习感知
知识点1  欧姆定律
1.内容：导体中的电流，跟导体两端的电压成，跟导体的电阻成。
2.公式：。
知识点2  欧姆定律的应用
1.求电流I=。
2.求电压U=。
3.求电阻R=。

课堂练习    当堂反馈
1. (知识点1)关于欧姆定律的表达式I=<Object: word/embeddings/oleObject1.bin>，下列说法中正确的是(　  　)
A. 导体的电阻越大，通过导体的电流越小
B. 导体中的电流与导体的电阻成反比
C. 导体中的电流与电压成正比
D. 对同一导体而言，其两端的电压增加到原来的3倍，则导体中的电流也增加到原来的3倍
A. 当电压为0时，电阻为0
B. 当电流增大2倍时，电阻减小2倍
C. 当电压增大2倍时，电阻增大2倍
D. 不管电压或电流如何变化，电阻不变
3. (知识点2)一个阻值为20Ω的电阻，测得通过它的电流为5A，那么此时加在这个电阻两端的电压是(　　)
A. 4 V          B. 10 V          C. 0.25 V       D. 100 V

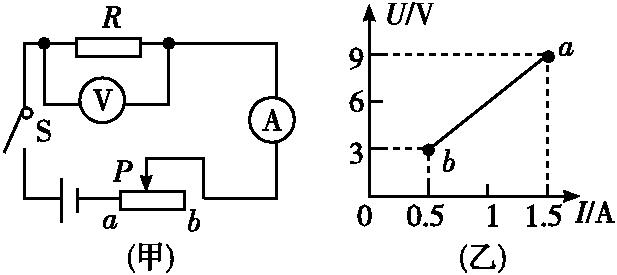

4. (知识点2)如图甲所示电路，电源电压不变。闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，则可判断电源电压是V，定值电阻R的阻值是
Ω，滑动变阻器的最大阻值为Ω。

甲乙
5. (知识点2)如图所示，R1=20Ω，闭合开关，电压表和电流表的示数分别为6V和0.5A。
求：(1)通过电阻R1的电流；
(2)电阻R2的阻值。

同步练习    易学精练
一、选择题
A. 加在导体两端的电压越大，则导体的电阻越大
B. 通过导体的电流越大，则导体的电阻越小
C. 当导体两端的电压为零时，导体的电阻也为零
D. 导体的电阻跟导体两端的电压和通过导体的电流无关
2. 如图所示的电路，电源电压不变。闭合开关后，将滑动变阻器的滑片向A端移动，小灯泡的亮度和电压表的示数将(　  　)
A. 变亮、变小                            B. 不变、变小
C. 变暗、变大                            D. 变亮、变大

第2题                               第3题

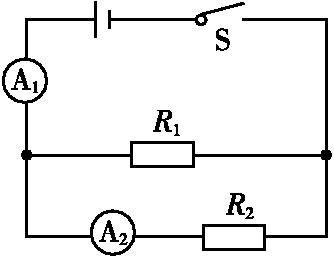

3.如图所示，电路中R1的阻值为6Ω。闭合开关S，电流表A1的示数为1.2 A，电流表A2的示数为0.3 A，则R2的阻值是(　  　)
A. 18 Ω             B. 24 Ω                C. 6 Ω             D. 3 Ω

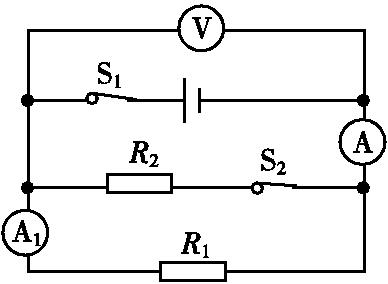

4. 在如图所示的电路中，电源电压保持不变，开关S1、S2均闭合.当开关S2由闭合到断开时，电路中(　　)
A. 电压表V的示数变小
B. 电流表A1的示数变大
C. 电压表V示数与电流表A示数的比值变大
D. 电压表V示数与电流表A示数的乘积变大

第4题第5题

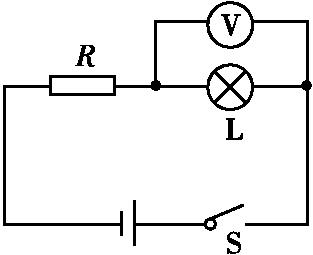

5. 如图所示，电源电压U=10 V，定值电阻R=20 Ω，闭合开关S，电压表的示数是6 V，通过小灯泡的电流是(　　)
A. 0.8 A B. 0.5 A C. 0.3 A D. 0.2 A

6. 在如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了ΔU和ΔI。下列分析正确的是(　　)
A. <Object: word/embeddings/oleObject3.bin>变大
B. <Object: word/embeddings/oleObject4.bin>变小
C. <Object: word/embeddings/oleObject5.bin>不变
D. <Object: word/embeddings/oleObject6.bin>先变小后变大
二、填空题

7.当导体两端的电压为6 V时，通过导体的电流为0.6 A，则导体的电阻为 Ω。若将导体两端的电压改变为10 V，它的电阻为 Ω。

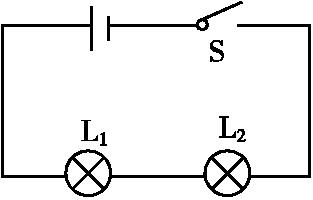

8. 如图所示的电路中，灯L1标有“6 V 0.5 A”的字样，灯L2标有“3 V 0.3 A”的字样。该电路长时间工作时只允许灯正常发光，且此时的电源电压是 V。

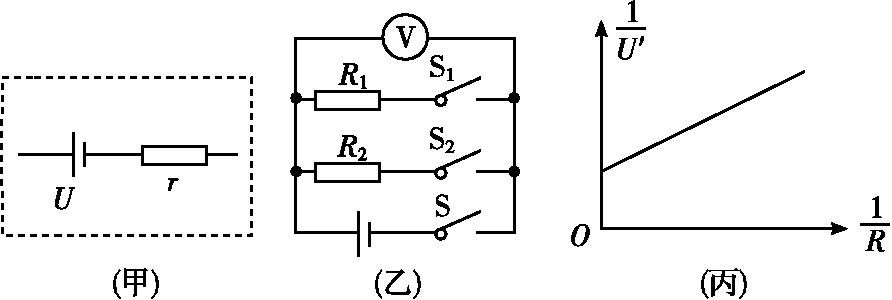

9. 作为电路中极其重要的元件之一，电源本身也有电阻，如干电池，我们可以把它看成由一个电压为U的理想电源与一个阻值为r的电阻串联而成，如图甲所示。为了测量U和r，某同学设计了如图乙所示电路。已知R1=7 Ω，R2=4.5 Ω，当闭合开关S、S1时，电压表读数为1.40 V；当闭合开关S、S2时，电压表读数为1.35 V，则理想电源电压U=，电池内阻r=。多次测量往往能减小误差，该同学把电阻换成电阻箱，变换阻值，测出了多组电阻值(用R表示)与相对应的电压表示数(用U'表示)；然后他作出了1/U'与1/R的关系图像如图丙所示，这条直线与纵轴的交点越向上远离坐标原点，说明电源电压U(选填“越大”“越小”或“不变”)。

甲乙丙
三、解答题
10. 某兴趣小组的同学们想制作一个简易的台灯，所用小灯泡的额定电压为27 V，正常发光时灯丝的电阻为90 Ω。因身边只有电压为36 V的电源，为了保证小灯泡能正常发光，应将一个定值电阻与灯泡串联后接在电源上.请你帮他们求出该电阻的阻值。

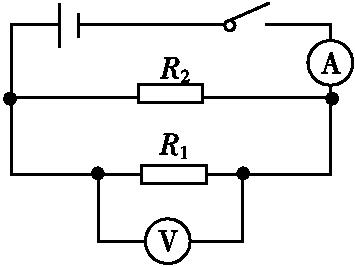

11. 如图所示电路中，R1=10 Ω。当开关S闭合时，电流表示数为0.1 A，电压表示数为2 V。
求： (1)电源电压；
(2)R2的阻值。
