人教版物理九年级全册
第十七章　欧姆定律
第3节　电阻的测量
知识梳理  预习感知
知识点1  伏安法测定值电阻的阻值
1.实验原理：。
2.实验方法：用测出待测电阻两端的电压，用测出通过待测电阻的电流，算出电阻。
知识点2  伏安法测小灯泡的电阻
1.伏安法测小灯泡的电阻的原理和方法与测定值电阻的阻值相同，但伏安法测定值电阻阻值的实验中，多次测量的目的是为了减小，而伏安法测小灯泡的电阻实验中，多次测量的目的是为了探究灯丝电阻与的关系。
2.实验结论：灯丝的电阻随的升高而增大。

课堂练习    当堂反馈
1. (知识点1)伏安法测电阻实验中，滑动变阻器不能起到的作用是(　　)
A. 改变待测电阻两端的电压                   B. 改变电路中的电流
C. 保护电路                               D. 改变待测电阻的阻值

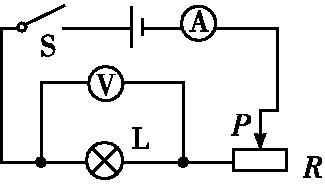

2. (知识点2)如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数。若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是(　　)

A. 灯L短路
B. 灯L断路
C. 变阻器R短路
D. 变阻器R断路

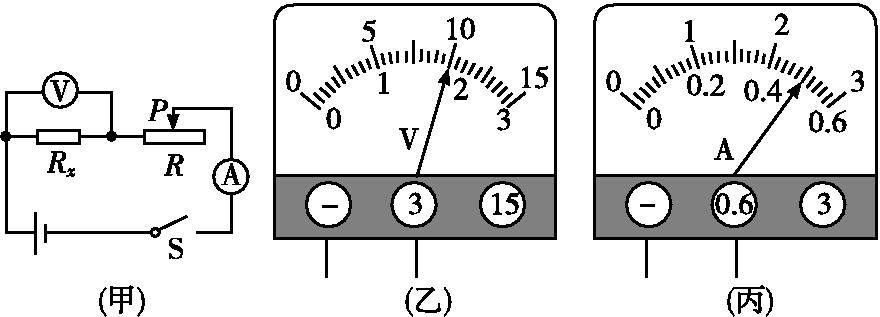

3. (知识点1)小英按图甲所示的电路图连接实验图，测量电阻的阻值。闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为V，电流表的示数为A，待测电阻的阻值为Ω。

甲乙丙

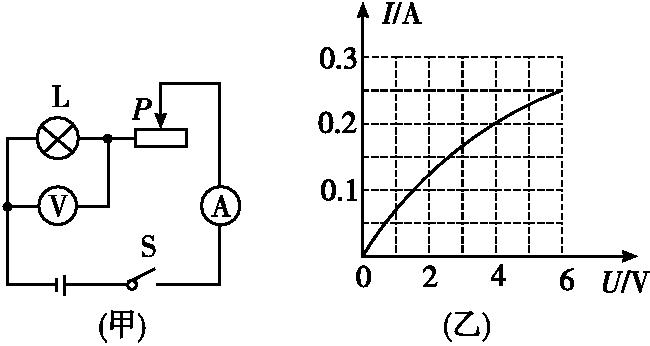

4. (知识点2)如图甲是利用“伏安法”测小灯泡电阻的实验电路图，图乙是根据实验数据画出的通过小灯泡的电流I与它两端电压U之间的关系图像。通过图像可以得出小灯泡两端的电压为4 V时，灯丝电阻为 Ω；当小灯泡两端的电压增大时，灯丝的电阻将，其原因是。

甲                            乙
同步练习    易学精练
1. 小明同学练习用伏安法测电阻，他所测电阻的阻值约为2 Ω，所用电压表的量程是0～3 V，所用电流表的量程是0～3 A。测量结束后，他测得的待测电阻的阻值为10 Ω，则他在测量中所出现的错误可能是(　　)
A. 电压表和电流表的位置接反了
B. 他没有多次测量取平均值，致使误差偏大
C. 电压表按0～15 V量程读数，电流表按0～3 A的量程读数
D. 电压表按0～15 V量程读数，电流表按0～0.6 A的量程读数
2. 如图是测量小灯泡电阻的电路图，当开关闭合后发现小灯泡不亮，移动滑动变阻器的滑片时电压表无示数，电流表的示数有明显变化，则以下分析正确的是(　　)
A. 电流表正、负接线柱接反了                      B. 电压表的量程选大了
C. 小灯泡处发生短路                            D. 小灯泡处发生断路

第2题第3题

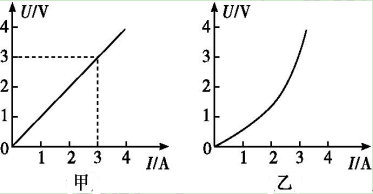

3. 在用“伏安法测电阻”的实验中，有两位同学分别选用定值电阻和小灯泡为测量对象，在处理数据时，分别画出了U－I图像，如图甲、乙所示。则对于图像的分析，以下说法错误的是(　　)
A. 由图甲可知，定值电阻的阻值为1 Ω
B. 由图甲可知，电阻是导体本身的一种性质，它不随导体两端的电压和导体中的电流改变而改变
C. 由图乙可知，小灯泡的电阻跟灯丝的温度有关
D. 为了减小误差，应该用多次测量取平均值的方法，测定小灯泡的电阻

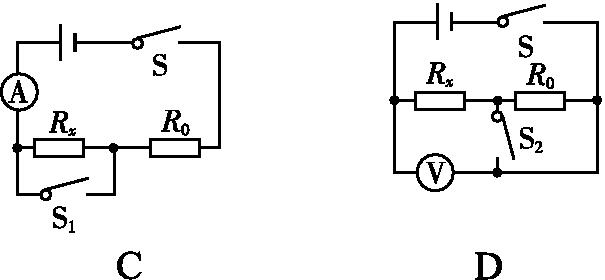

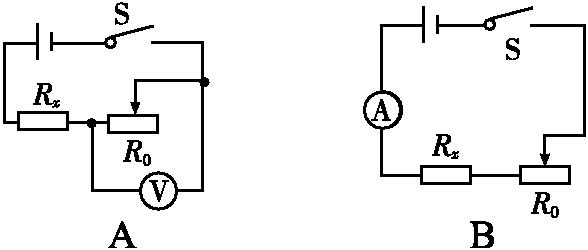

4. (多选题)某同学在只有电流表或电压表的情况下想测量未知电阻Rx的阻值，其中电源电压未知，定值电阻和滑动变阻器的最大阻值均已知，下列电路中，可以测出Rx阻值的是(　　)

A B

C D

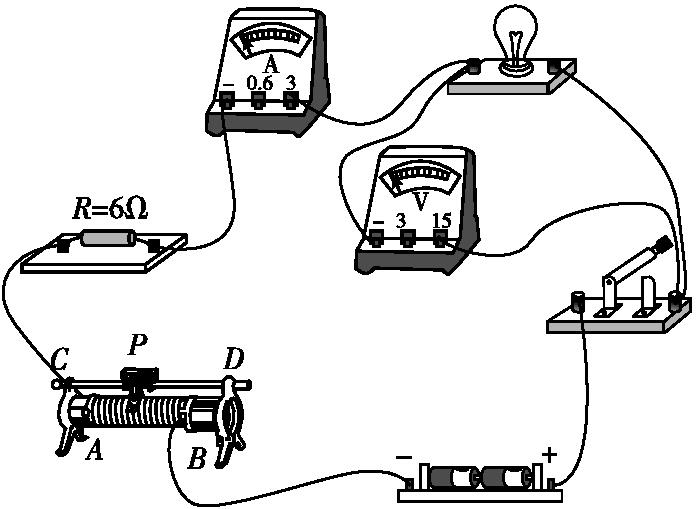

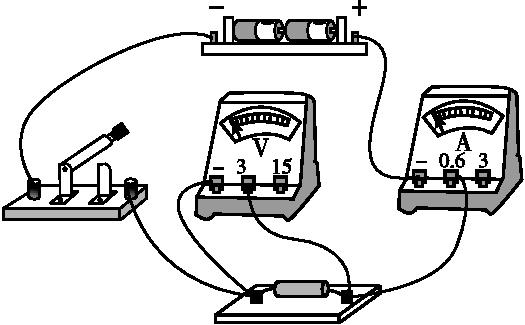

5. 为测量阻值约10 Ω的电阻阻值，小明设计并连接了如图所示的电路，所使用的电源为两节干电池。请指出他在电路设计和连接上存在的两个问题：
(1)。
(2)。

第5题第6题

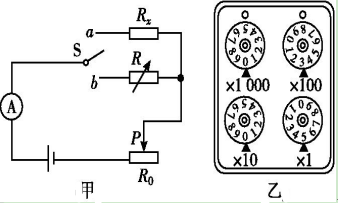

6. 小明同学利用电流表A、单刀双掷开关S、电阻箱R、滑动变阻器R0和电源测量未知电阻Rx的阻值，实验电路图如图甲所示。实验操作如下：
①移动滑动变阻器的滑片P，使滑动变阻器接入电路的阻值最大。将S拨至a处，再次移动滑片P，使滑动变阻器的部分阻值接入电路，读出电流表的示数I1。
②保持滑片P位置不变，将电阻箱值调到最大，再将S从a拨至b处，调节电阻箱使电流表的示数为I2，此时电阻箱的示数为R'。
(1)若I1=I2，则待测电阻值RxR'(选填“>”“<”或“=”)。
(2)若I1>I2，则待测电阻值Rx<Object: word/embeddings/oleObject1.bin>R'(选填“>”“<”或“=”)。
(3)图乙所示电阻箱的示数为Ω。

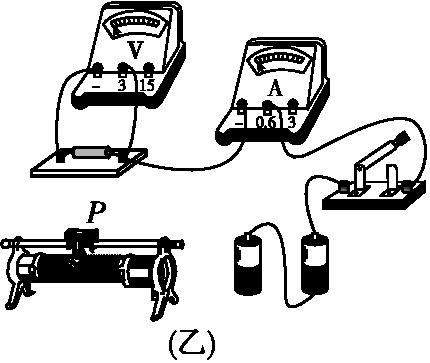

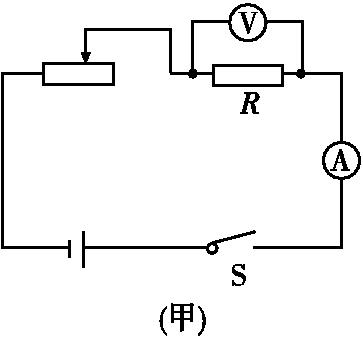

7. 用如图甲的电路测量定值电阻R的阻值。
(1)测量电阻的实验原理是。
(2)按图甲电路，将图乙中的滑动变阻器正确连入电路。
(3)连接电路时，开关必须，正确连接电路后，闭合开关前，滑动变阻器的阻值应处于　值。

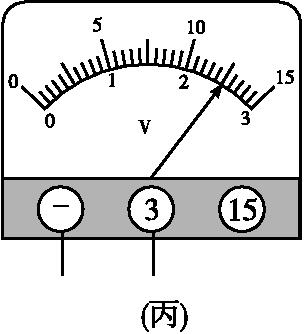

(4)闭合开关，将图乙中的滑动变阻器的滑片P向左移动时，电流表的示数会，当滑片P滑到某一位置时，电流表的示数为0.5 A，电压表的示数如图丙。由此可知被测电阻的阻值R=Ω。
(5)该同学完成一次实验后，为确保测量结果的准确性，接下来的操作是。
A. 换用阻值不同的电阻再进行几次测量
B. 调节滑动变阻器的滑片P到不同位置再进行几次测量

甲乙丙

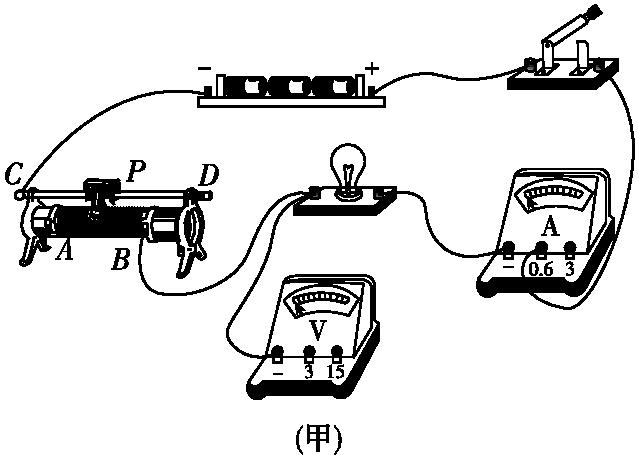

8. 小亮用“伏安法”测小灯泡的电阻，小灯泡额定电压2.5 V，电源电压4.5 V。

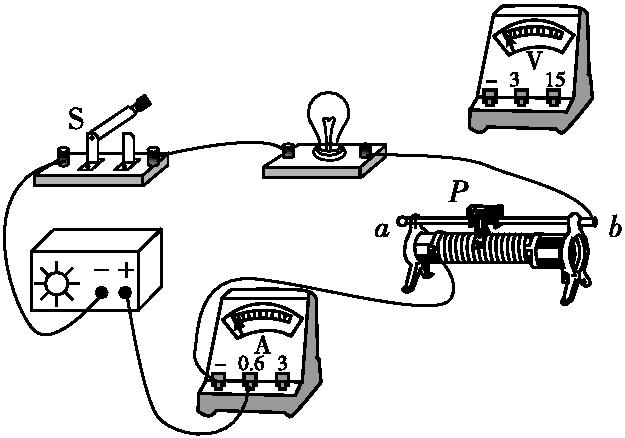

(1)请用笔画线代替导线，将如图甲所示的实物电路连接完整。

甲乙
(2)在连接电路时，开关应，滑动变阻器滑片P应位于(选填“A”或“B”)端。
(3)闭合开关，移动滑动变阻器的滑片P，当电压表的示数为2.5 V时，电流表示数如图乙所示，此时小灯泡的电阻约为 Ω(保留一位小数)；他把多次测量的电流值和电压值绘制成I－U图像，发现I－U图线是一条曲线，原因是。
(4)如果还想测量额定电压为3.8 V的小灯泡正常发光时的电阻，但是电压表的15 V量程已经损坏，在不改变原器材的情况下，你的办法是。
9. 在测量标有电压为2.5 V的小灯泡电阻的实验中，第一次测量时的电压等于2.5 V，小灯泡正常发光.以后调节滑动变阻器，让小灯泡两端的电压逐次下降，使灯丝温度不断降低，灯泡变暗直至完全不发光，测量数据如下表所示：

数据序号	1	2	3	4	5	6	7
电压U/V	2.5	2.1	1.7	1.3	0.9	0.5	0.1
电流I/A	0.28	0.26	0.24	0.21	0.19	0.16	0.05

(1)根据题目要求，请用笔画线代替导线将电压表接入电路中。

(2)从数据可以看出，实验中滑动变阻器的滑片逐渐向(选填“a”或“b”)端滑动。
(3)小灯泡正常发光时的电阻为Ω，小灯泡不接入电路中时，其电阻最接近Ω。
(4)对比不同电压下的小灯泡电阻值，我们得出结论：随着小灯泡灯丝温度不断降低，小灯泡的电阻逐渐。

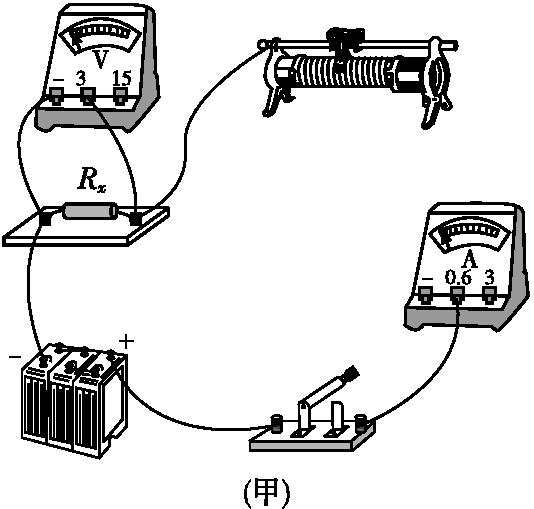

10. 如图甲是用“伏安法”测量定值电阻Rx的实物电路图。
(1)请用笔画线代替导线，将图甲中的实物电路连接完整。
(2)闭合开关前应将滑动变阻器的滑片移到处；闭合开关，发现电流表几乎无示数，电压表指针明显偏转，则出现的故障可能是Rx。

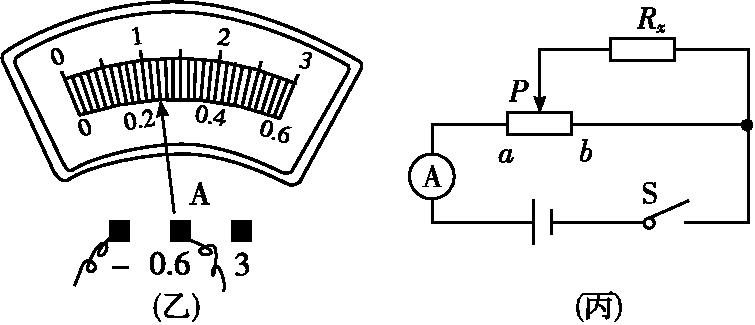

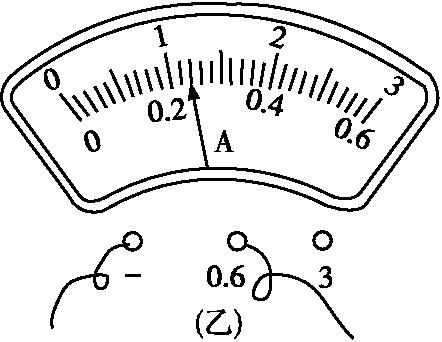

(3)排除故障后，闭合开关，当滑片移动到某位置时，电压表示数为2.4 V，电流表示数如图乙所示，其读数为A，则未知电阻Rx= Ω。

甲乙
(4)若实验中电压表损坏，利用其他的原有器材也能测出未知电阻Rx的阻值，实验电路如图丙所示(滑动变阻器最大阻值为R0，电源电压未知且不变)，请将下列相关实验步骤补充完整：
①闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表示数I1；
②闭合开关S，将滑动变阻器的滑片P移到端，记录电流表示数I2；
③写出待测电阻的表达式：Rx=(用已知量和测量量符号表示)。
