人教版物理九年级上册 第十六章 电压 电阻 第1节 电 压
知识梳理 预习感知 知识点1 电压 1. 作用：要让一段电路中有电流，它的两端就要有。电源的作用就是给用电器两端提供。电压的作用是使导体中的自由电荷定向移动形成。 2. 单位：电压的单位是，简称，符号是。常用单位还有千伏(kV)和毫伏(mV)，它们之间的换算关系是：1 kV=V；1 mV=V。 知识点2 电压表及其使用 1. 作用：测量的高低，符号。 2. 量程：实验室常用电压表有“”和“”两个量程。 3. 使用方法：
(1)使用电压表前首先要，同时要明确电压表的和。
(2)电压表应该与被测电路。
(3)电压表标有“－”号的接线柱靠近电源的，另一个接线柱靠近电源的正极。
(4)所用量程的最大值必须被测电路两端的电压，可用选择合适的量程。
课堂练习 当堂反馈 1.（知识点1）现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。下列有关常见电压值的表述，错误的是( )
A. 一节干电池的电压是1.5 V B. 家庭电路的电压是220 V
C. 手机电池电压是3.7 V D. 铅蓄电池的电压是6 V 2.（知识点1）下列关于电压、电流、电源的理解，正确的是( )
A. 电压是使自由电荷定向移动形成电流的一种压力
B. 电压是使自由电荷定向移动形成电流的原因
C. 只要有电压，就一定有电流产生

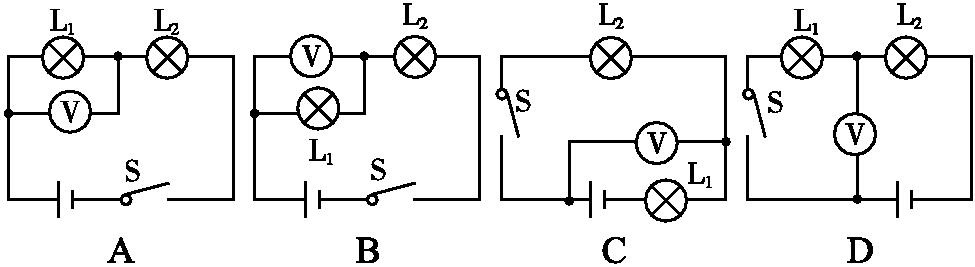

D. 不同电源提供的电压是相同的 3.（知识点2）在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是( )
A B C D 4.（知识点2）一个同学在使用电压表测量某电路两端电压时，发现指针反向偏转，产生这一现象的原因可能是( )
A. 电压表坏了
B. 正、负接线柱接反了
C. 所用电压表的量程接错了
D.两个接线柱分别接在“3”和“15”的接线柱上 5.（知识点1）请完成下列电压单位的换算。

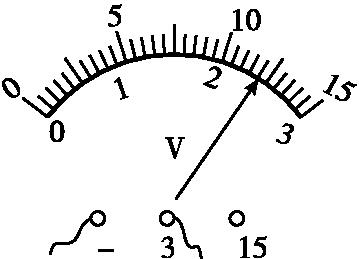

0.02 V=mV，105 V=kV，108 μV=V。 6.（知识点2）一位同学用电压表测量电路两端的电压，电压表的指针位置如图所示，电压表的示数为V。

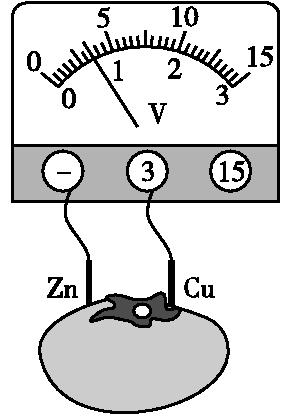

A. 锌电极是番茄电池的正极
B. 番茄电池可将化学能转化为电能
C. 番茄电池形成通路后，电子将从铜电极流出

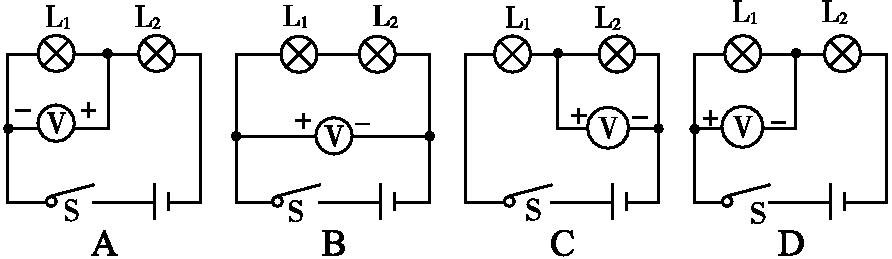

D. 将电压表直接接在该番茄电池上，会损坏电压表 2.如图所示，能正确地测出小灯泡L1两端电压的电路是( )

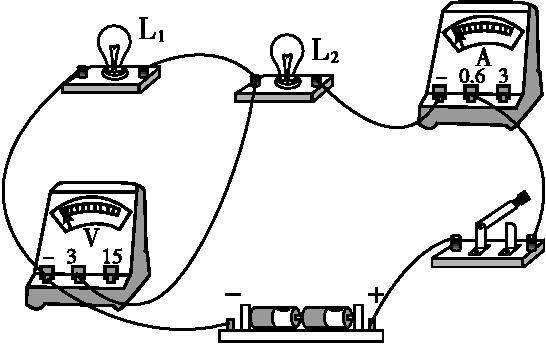

A B C D 3. 如实物图所示，以下判断正确的是( )
A. 灯L1与灯L2并联，电压表测灯L1两端的电压
B. 灯L1与灯L2并联，电压表测灯L2两端的电压
C. 灯L1与灯L2串联，电压表测灯L1两端的电压
D. 灯L1与灯L2串联，电压表测灯L2两端的电压 4.下列说法中不正确的是( )
A. 电路中只要有电源就一定有电流 B. 电源是提供电压的装置

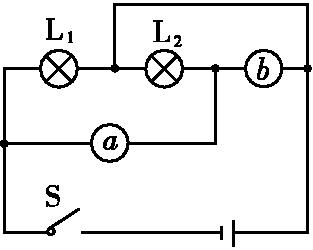

C. 电压是电路中形成电流的原因 D. 电路中有电流时，电路两端就一定有电压 5. 如图所示，L1和L2是两只相同的小灯泡，a，b是电流表或电压表。闭合开关S后，若两灯都能发光，则 ( )
A. a，b均为电流表 B. a，b均为电压表
C. a为电流表，b为电压表 D. a为电压表，b为电流表

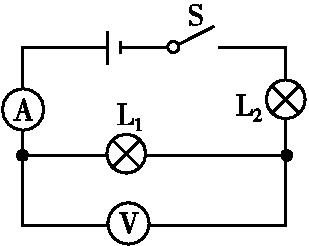

第5题 第6题 6.在如图所示的电路中，电源电压保持不变，灯泡L1或L2中有一个发生了短路故障，当开关S闭合时，下列现象中不可能出现的是( )
A. 电压表无示数，灯泡L1不发光 B. 电压表有示数，灯泡L2不发光

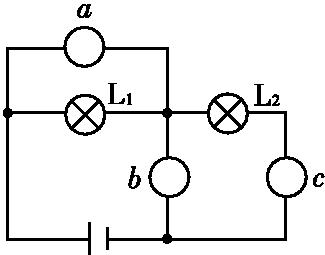

C. 电压表和电流表都没有示数 D. 电压表和电流表都有示数 7. 如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下做法正确的是( )
A. a为电流表，b为电压表，c为电流表
B. a为电压表，b为电压表，c为电流表
C. a为电流表，b为电流表，c为电压表

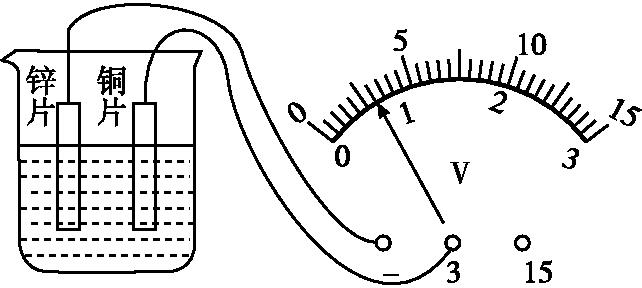

D. a为电流表，b为电流表，c为电流表 二、填空题 8. 如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就做成了一个盐水电池。观察电压表的接线和指针偏转可知：锌片是盐水电池的极，电池的电压为V。
