知识点3 电路的三种状态 1. 通路：用电器能够的电路。 2. 断路：某处被的电路。 3. 短路：直接用导线将电源的连接起来的电路。
课堂练习 当堂反馈 1.（知识点2）关于电路的说法错误的是( )
A. 电源是提供电能的装置
B. 只有电路闭合时，用电器才能工作
C. 在连接电路时要避免电源短路

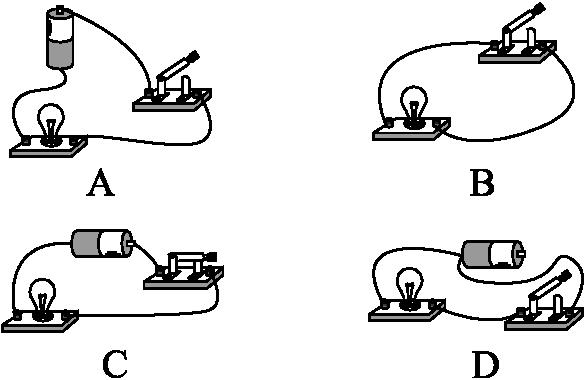

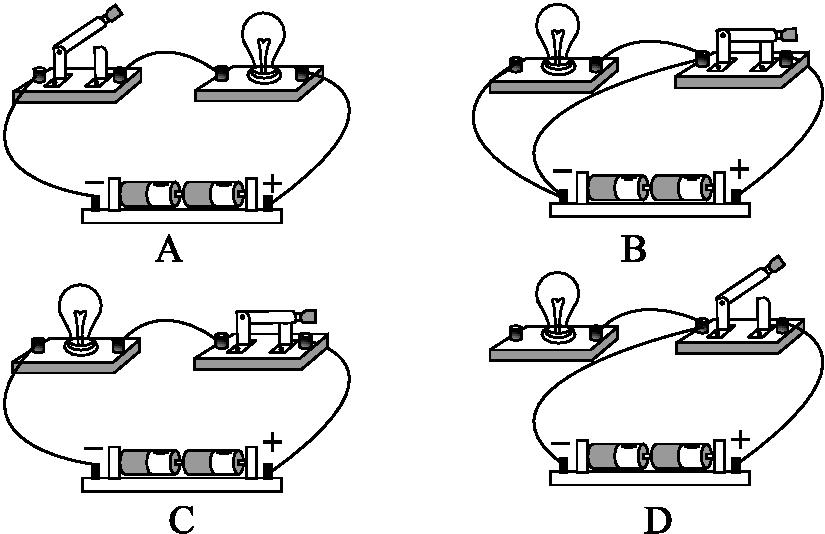

D. 用电器是将其他形式的能转化为电能的装置 2.（知识点2）如图所示，小灯泡能发光的是( )
A B

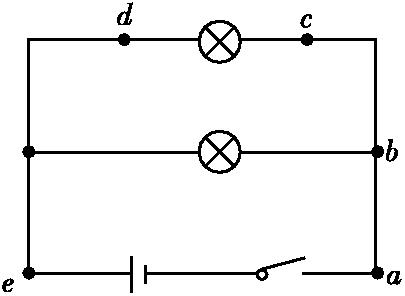

C D 3.（知识点3）如图电路中，用导线连接下列两点后，会导致电路短路的是( )

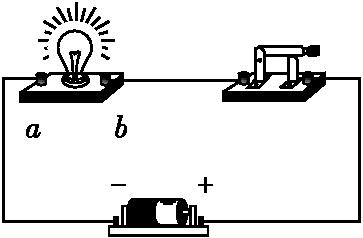

A. a，c B.b，c C. b，d D. d，e 4.（知识点1）有些建筑物的顶端装有避雷针，避雷针是针状金属物，它可以利用尖端放电，把云层所带的电荷导入大地。若云层带正电，那么尖端放电时，避雷针中自由电子的运动方向是。(选填“从云层到大地”或“从大地到云层”) 5.（知识点1）如图所示，当开关闭合时灯泡发光，则灯泡中的电流方向是从点流向点，而自由电荷的定向移动方向是从点流向点。

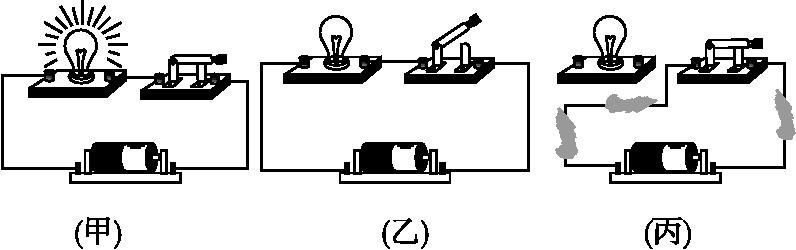

6.（知识点3）如图所示电路中，灯泡处于通路状态的是，处于断路状态的是，处于短路状态的是。
同步练习 易学精练 一、选择题 1.下列关于电流的说法中正确的是( )
A. 正电荷的移动就形成了电流
B. 负电荷的定向移动不能形成电流
C. 负电荷定向移动时形成的电流方向无法确定

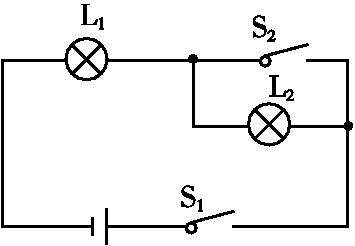

D. 只要电荷发生了定向移动就形成了电流 2.如图所示，电路元件及导线连接均完好，闭合开关S1，S2，则( )
A. L1不能发光，L2能发光 B. L1能发光，L2不能发光
C. L1，L2都能发光 D. L1，L2都不能发光

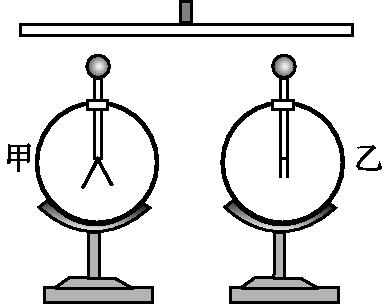

第2题 第3题 3. 如图所示，验电器甲带正电，乙不带电.现用带有绝缘手柄的金属棒把甲和乙连接起来，发现甲金属箔张角变小，乙金属箔张开。则下列说法正确的是( )
A. 验电器金属箔张开是因为它们带同种电荷
B. 金属棒中瞬间电流的方向从乙流向甲
C. 正电荷从甲移到乙，所以两个验电器都带正电荷

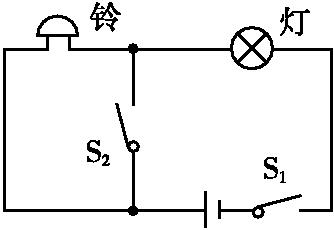

D. 电子从乙移到甲，所以甲带负电，乙带正电 4.如图是一种声光警报器的电路图，闭合开关S1和S2后，会出现的现象是( )
A. 灯不亮，铃响 B. 灯亮，铃响
C. 灯不亮，铃不响 D. 灯亮，铃不响

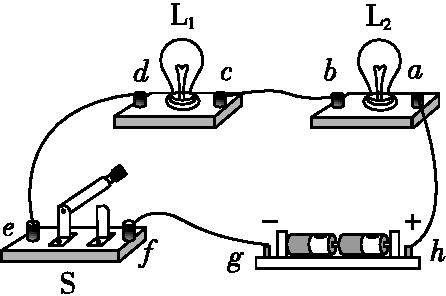

第4题 第5题 5. 如图所示电路，闭合开关S，灯泡L1，L2都发光.现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是( )

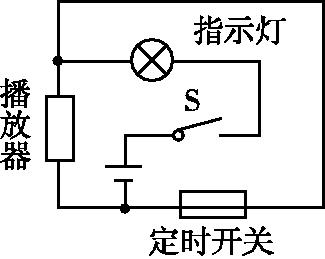

A. a和b B. c和d C. e和f D. g和h 6. 如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装置；“定时开关”是到达设定时间，自动断开的开关。闭合开关S，当“定时开关”处于闭合状态时，指示灯①(选填“会”或“不会”)亮，播放器②(选填“会”或“不会”)播放音乐；到达设定时间“定时开关”处于③(选填“闭合”或“断开”)状态，“播放器”播放音乐。下列选项中正确的是( )
A. ①会 ②不会 ③断开 B. ①不会 ②会 ③闭合
C. ①不会 ②会 ③断开 D. ①会 ②不会 ③闭合 二、填空题 7. 在如图所示的电路中，不论开关如何切换，电铃和灯泡都能安全使用。若想让灯泡和电铃同时工作，需要闭合开关；若同时闭合S1和S2，可以工作的用电器是。
