05（九年级）电流的测量（导学案4）

skybamboo · 发表于 9 小时前

人教版物理九年级上册
第十五章　电流和电路
第4节　电流的测量
知识梳理  预习感知
知识点1  电流的强弱
1. 电流：表示电流的物理量，电流通常用字母表示。
2. 单位：电流的单位是，简称，符号是。比安培小的单位有(mA)、(μA)。三个单位之间的换算关系是：1 mA=A，1μA=10－6A。
知识点2  电流的测量——电流表
1. 作用：测量电路中的。
2. 结构：实验室常用电流表通常有个接线柱，有和两个量程。
3. 使用规则：
(1)必须将电流表和被测的用电器。
(2)必须让电流从色(或标识“”号)接线柱流进，再从色(或标识“”号)接线柱流出。
(3)必须正确选择电流表的。
(4)不允许把电流表直接连到电源的上。
课堂练习    当堂反馈
1.（知识点1）如图所示，以下四件家用电器正常工作时电流最接近5 A的是(　  　)

A. 家庭电扇 B. 笔记本电脑 C. 台灯 D. 电饭锅

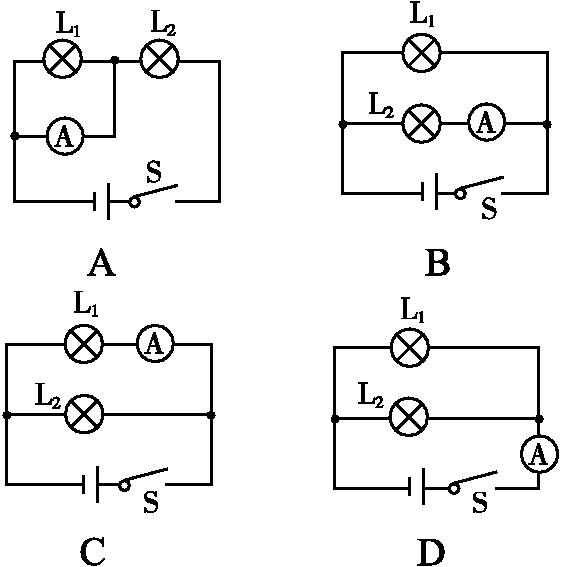

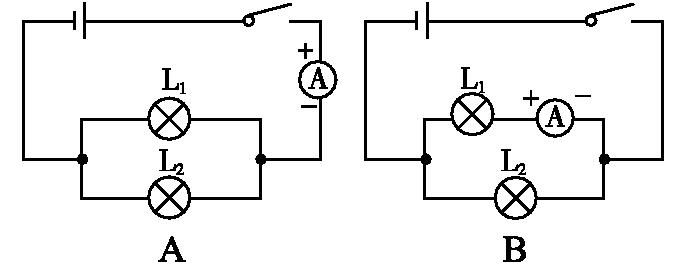

2.（知识点2）如图所示，能直接测量通过灯L1的电流的电路是(　　)

A B

C D
3.（知识点1）通过某灯泡的电流是0.18 A，等于mA，等于μA，而通过某电子表的电流只有2μA，合A。

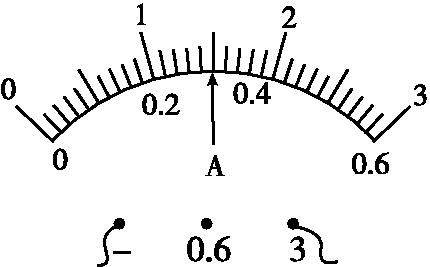

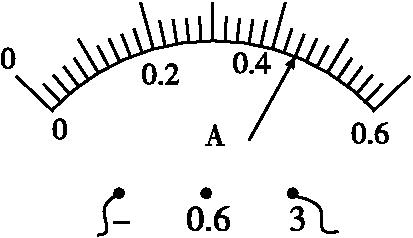

4.（知识点2）用一电流表测电流，指针指示位置如图所示，此时所用量程的分度值是A，所测电流的大小为A。

第4题                               第5题
5.（知识点2）如图所示，是实验室中常见的一种仪表的示意图，请写出你从图中得到的三条信息：
①；
②；
③。
同步练习    易学精练
一、选择题
1.下列用电器中，正常工作时的电流最接近50 mA的是(　　)
A. 家用电冰箱                   B. 电视机
C. 节能灯                   D. 电压力锅
2.关于电流表的使用，下列说法错误的是(　　)
A. 使用前应检查指针是否指零
B. 若有两个量程，一般都先用大量程“试触”
C. 能将电流表两接线柱直接接到电源的两极上
D. 接入电路时，应使电流从正接线柱流入，从负接线柱流出

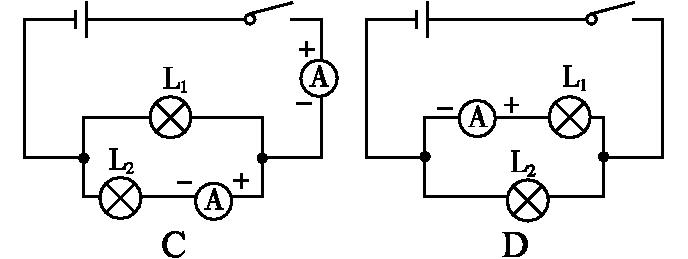

3.下列电路中，电流表测灯L1电流的是(　　)

A B

C                            D
4. 如图所示电路，闭合开关，以下判断正确的是(　  　)
A. 灯L1，L2串联
B. 电流表测灯L1电流
C. 电流表测灯L2电流
D. 电流表测总电流

第4题                                     第5题

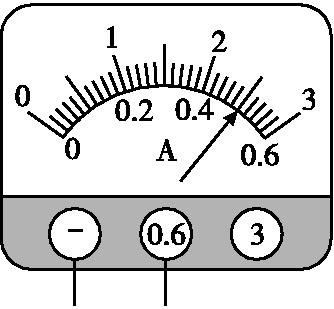

5.如图所示，在练习使用电流表的实验中，某同学发现电流表(0～3 A)的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是(　  　)
A. 0.42 A          B. 0.44 A          C. 2.2 A          D. 2.4 A

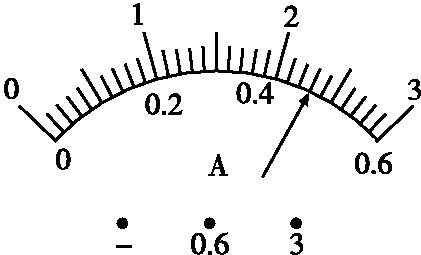

6.如图所示，是一次实验时电流表指针的偏转情况，小明对此作出了四种估计，其中错误的是(　  　)

A. 若使用“－”和“3”两个接线柱接入电路，则指针所对的示数为2.3 A
B. 若使用“－”和“0.6”两个接线柱接入电路，则指针所对的示数为0.46 A
C. 若原来使用“－”和“3”两个接线柱接入电路，而后使用“－”和“0.6”两个接线柱接入原电路中，则指针所指的位置不会改变
D. 该电流表的“－”接线柱是公共的接线柱
二、填空题

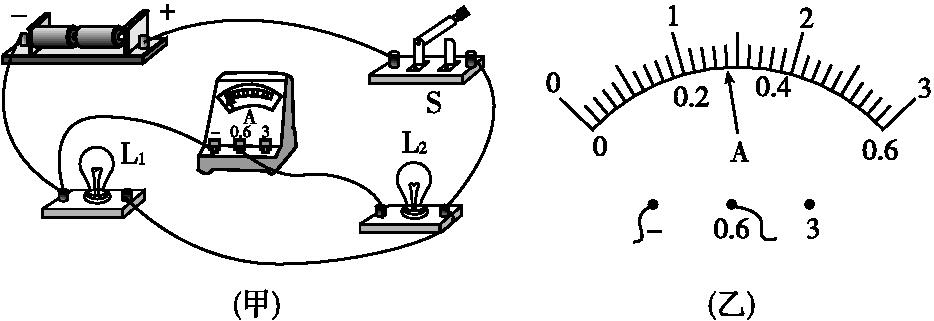

7.如图甲所示的电路，当开关S闭合后，电流表测量的是通过(选填“电源”“L1”或“L2”)的电流，电流表的指针偏转如图乙所示，电流表的示数为A。

甲乙

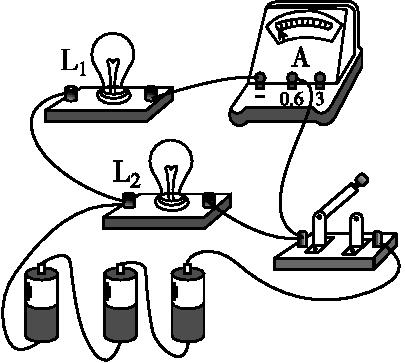

8.用电流表测量小灯泡的电流，如图甲所示，发现通过灯泡L1的电流比通过灯泡L2的电流大，电流表的示数如图乙所示，则灯泡L1中的电流是A，灯泡L2的电流是A。

甲乙
三、实验探究题

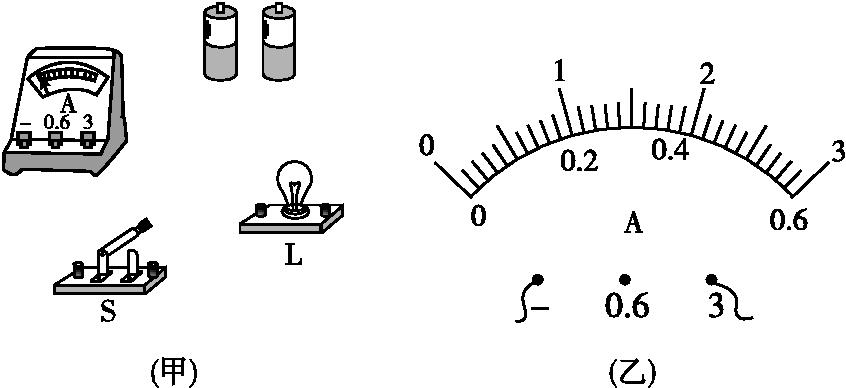

9.在学习“用电流表测电流”时，小明同学想测量通过小灯泡的电流。
(1)请你帮他将图甲中的实物连接起来。

甲乙
(2)在不了解电路中电流大小时，应先选择电流表的量程进行“试触”，观察指针偏转情况后再选用合适的量程。
(3)如果使用电流表的“－”和“0.6”接线柱，测量时指针恰好指在第15小格处，则此时的示数是A。
(4)如果使用电流表的“－”和“3”接线柱，请你把指针的位置在图乙中的表盘上标注出来。
