04（九年级）串联和并联（导学案4）

skybamboo · 发表于 9 小时前

人教版物理九年级上册
第十五章　电流和电路
第3节　串联和并联
知识梳理  预习感知
知识点1  串联电路
1. 定义：用电器接入电路。
2. 特点：
(1)电路中只有条电流路径。
(2)开关控制的用电器，开关位置的改变它对用电器的控制作用。
知识点2  并联电路
1. 定义：用电器分别连在一起，然后接入电路。其中用电器共用的那部分电路叫做，单独使用的那部分电路叫做。
2. 特点：
(1)电路中至少有条电流路径。
(2)干路开关可以控制用电器，支路开关只能控制其所在的用电器。
知识点3  生活中的电路
1. 家庭电路中的用电器大多是在电路中。
2. 用来烘托气氛的小彩灯有些是串联和并联组合而成的。
课堂练习    当堂反馈

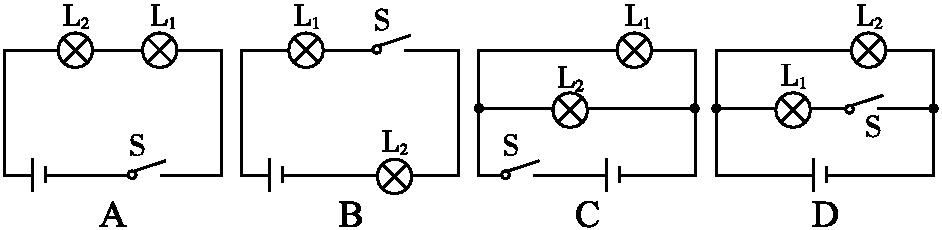

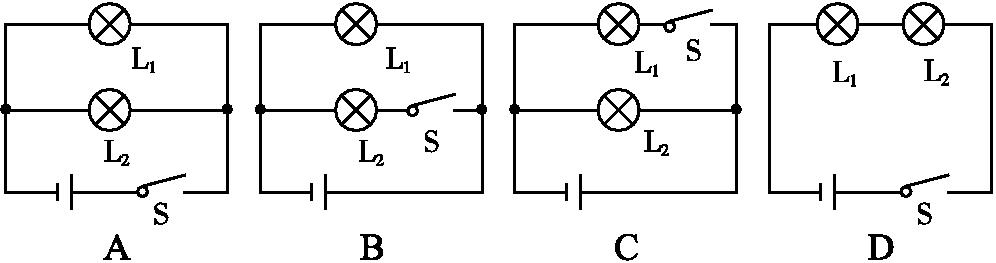

1.（知识点1）如图所示的电路中，属于两灯串联的是(　　)

A B C D
2.（知识点1）如图，开关能同时控制两盏灯，且一盏灯的灯丝断了也不影响另一盏灯的电路是(　　)

A B C D

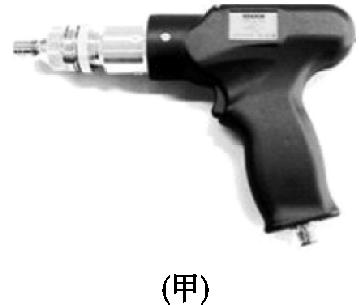

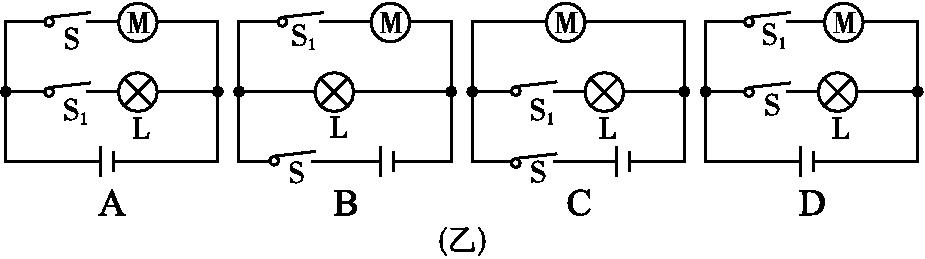

3.（知识点2）某品牌手持式电动螺丝刀如图所示，它有两个开关，其中开关S控制照明灯和电动机，开关S1只控制照明灯，则下列电路图中符合要求的是(　　)

A B C D

第3题第4题

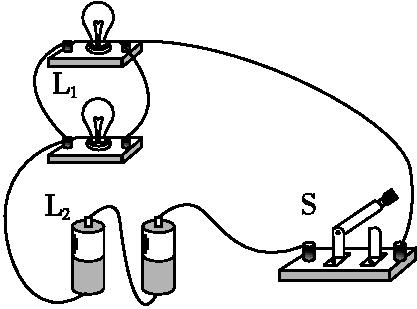

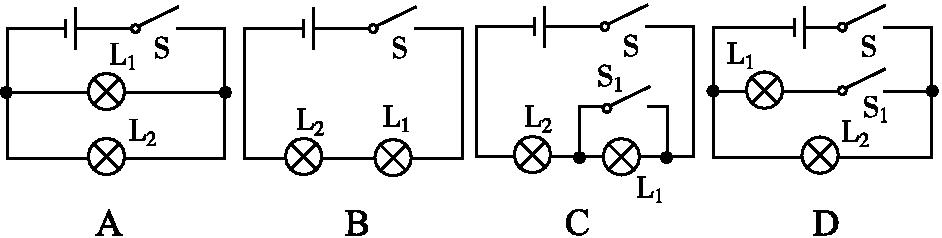

4.（知识点2）与如图所示的实物图对应的电路图是(　　)

A B C D
5.（知识点3）学习了“串联和并联”一节后，小明对生活中的电路进行了观察与分析。下列对电路连接的说法不正确的是(　　)
A. 家庭电路中的照明灯和插座是并联的
B. 交通路口的信号灯是并联的
C. 卫生间的照明灯和排气扇是串联的
D. 轿车上的转向灯是并联的
6.（知识点1）学习了串、并联电路后，小红用“顺口溜”对电路的特点进行了总结。如：“电流走向多条路，各自为政不相顾，支路要由干路管，就像排长管班长”。这里描述的是(选填“串联”或“并联”)电路的特点。
7.（知识点2）根据如图所示的实物连线图，画出对应的电路图。(要求连线要横平竖直，尽量使电路图简洁美观)

同步练习易学精练
一、选择题

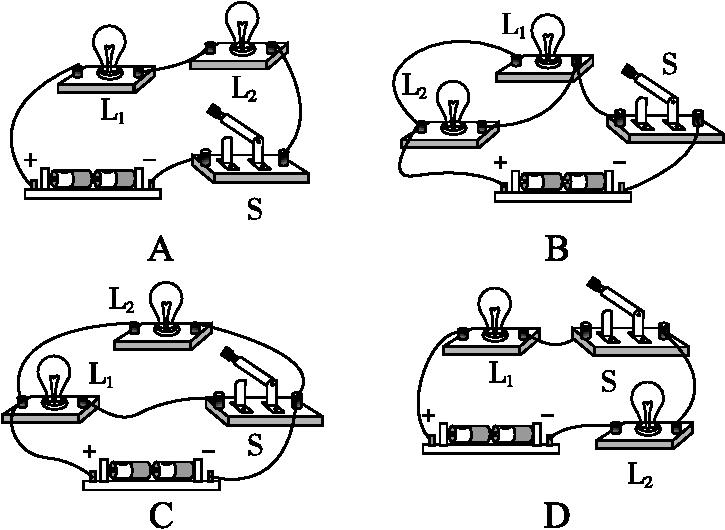

1.如图所示，L1与L2属于串联的是(　B　)

A B C D

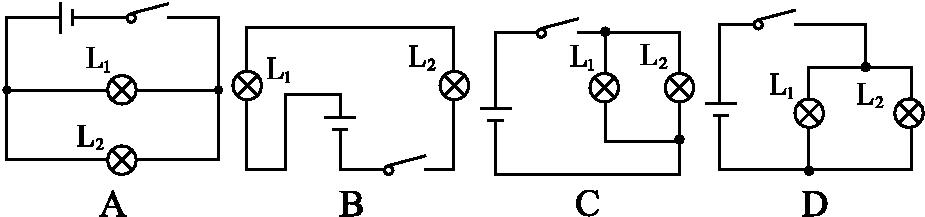

2. 如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是(　B　)

A B

C D

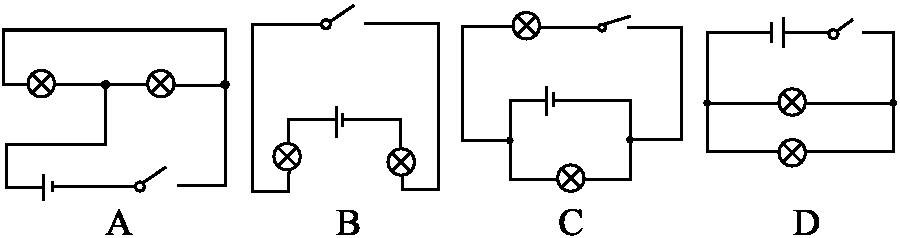

3.下列各电路图中，闭合开关，两个灯泡不能都发光的电路是(　C　)

A B C D
4.下列给出的用电器中连接方式属于串联的是(　A　)
A. 烘托节日气氛的小彩灯——满天星
B. 道路两旁的路灯
C. 家中的电视和电脑等家用电器
D. 教室里照明用的日光灯

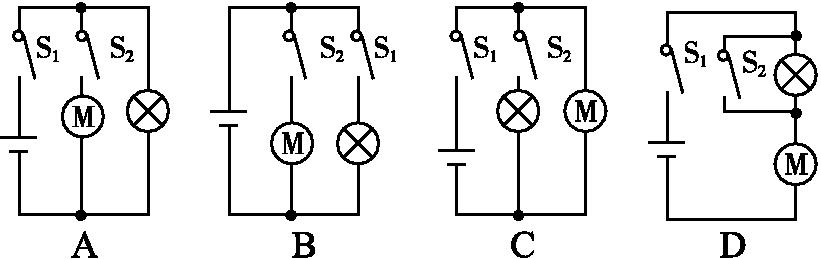

5. 家庭厨房安装的油烟机都有照明灯和换气扇(电动机M)，使用时，有时需要它们各自独立工作，有时又需要它们同时工作。下列电路图中，符合上述要求的是(　B　)

A B C D

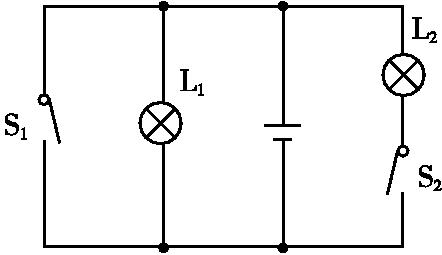

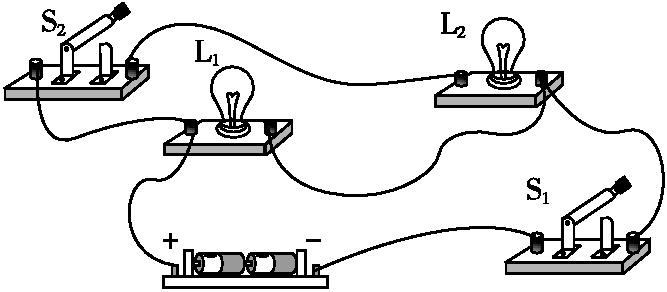

6. 在如图所示的电路中，正确的说法是(　D　)

A. 闭合S1，断开S2，L1发光，L2不发光
B. 闭合S1，S2，L1，L2都发光
C. S1，S2都断开，L1，L2都不发光
D. 闭合S2，断开S1，L1，L2都发光
二、填空题

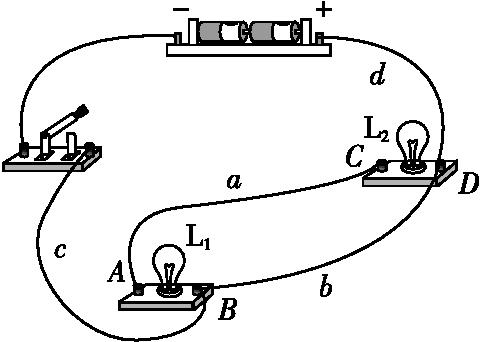

7.在如图所示的电路中，A、B、C、D是四个接线柱，开关S是闭合的。

(1)用导线将A和B，C和D连接，则灯L1和L2是联关系。
(2)用导线将A、D连接，则灯L1和L2是联关系。
(3)用导线将B、C连接，电路。
8.如图所示电路是小明在做“连接并联电路”的实验时的情况，如果闭合开关，将会发生故障。如果只改动一根导线就可使两只灯泡并联，那么应该。

三、作图题

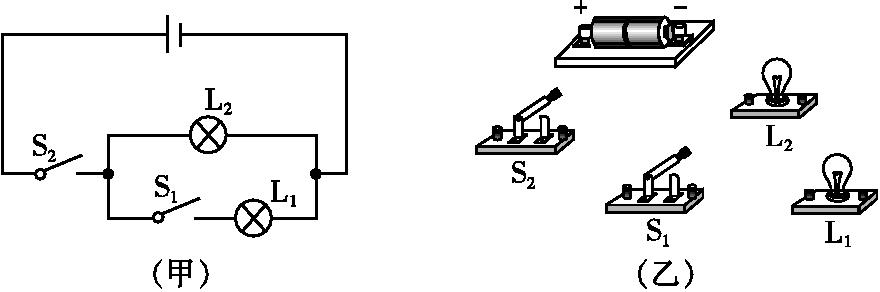

9.请根据图甲电路图，连接好图乙实物电路.

甲乙

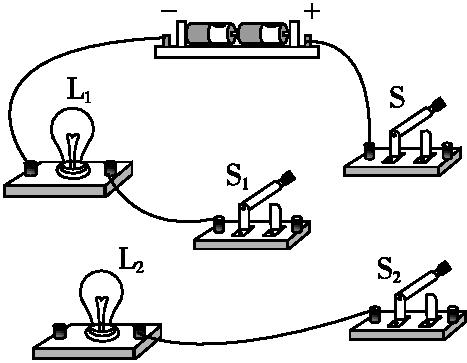

10. 请根据下表中给出的信息，用笔画线代替导线将图中实物图补充连接成完整电路。

开关状态	灯泡发光情况
闭合S，断开S1，S2	L1，L2均不发光
闭合S，S1，断开S2	L1发光，L2不发光
闭合S，S2，断开S1	L1不发光，L2发光
断开S，闭合S1，S2	L1，L2均不发光
