01（九年级）变阻器（导学案4）

skybamboo · 发表于 9 小时前

人教版物理九年级上册
第十六章　电压　电阻
第4节　变阻器
知识梳理  预习感知
知识点1  变阻器
1.定义：能改变接入电路中的元件叫做变阻器。电路符号，常见的变阻器有和电阻箱。
2.原理：滑动变阻器就是靠改变连入电路中的电阻丝的来改变电阻的。
3.滑动变阻器的使用方法：
(1)根据滑动变阻器的最大和允许通过的最大来选择变阻器。
(2)滑动变阻器要在被控制的电路中。
(3)将滑动变阻器接入电路时，两个接线柱应采用“”的接法。
(4)为了保护电路，在闭合开关前应将滑片置于处。
知识点2  变阻器的应用
1.电位器也是一种变阻器，有机械式电位器和电位器。
2.变阻器的应用实例：
(1)收音机调节的电位器，就是一个滑动变阻器。
(2)电动自行车的把手也是一个滑动变阻器。

课堂练习    当堂反馈

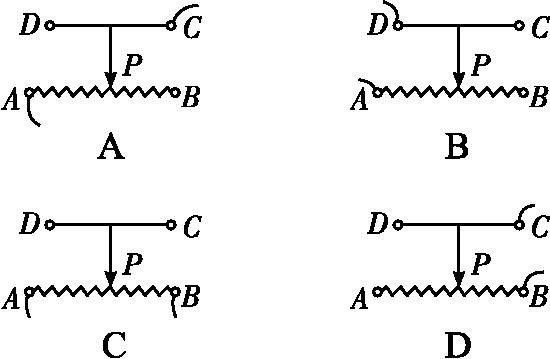

1.（知识点1）如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是(　  　)

A B

C D

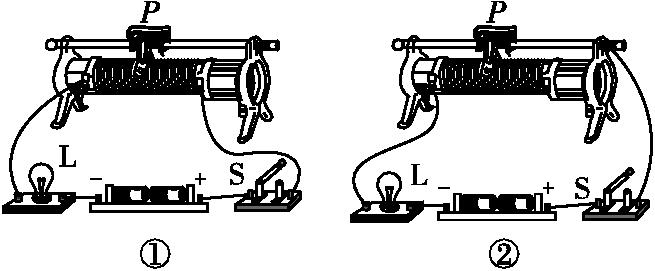

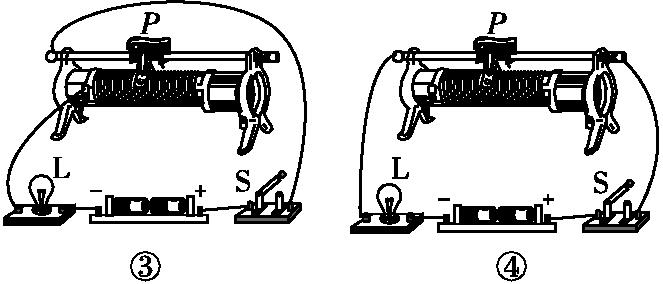

2.（知识点2）小华想用滑动变阻器控制小灯泡的亮度，设计了如图所示的4种电路，其中正确的是(　　)

A. ②③ B. ③④ C. ①③ D. ①②

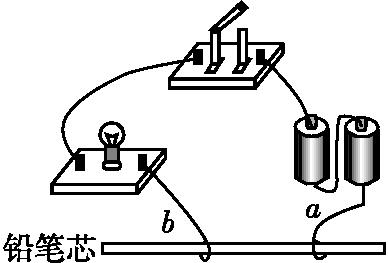

3.（知识点1）如图所示电路，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化。这个实验说明铅笔芯是(选填“导体”或“绝缘体”)，还能说明导体的电阻与有关，受此启发，人们制造了一种可以改变电阻大小的元件，叫做。

4.（知识点2）电视机、收音机、复读机上的“音量”按钮能够控制声音的响度，它的实质是一个。
5.（知识点2）如图所示是一种可以改变收音机音量大小的电路元件结构示意图，a，b，c是固定的铜片，d是一段弧形电阻，e是一端连接在b上、另一端可在d上滑动的铜片。为了使滑片e顺时针转动时音量增大(通过该元件的电流增大)，应该将该元件的铜片b和铜片接入电路。

同步练习易学精练
一、选择题

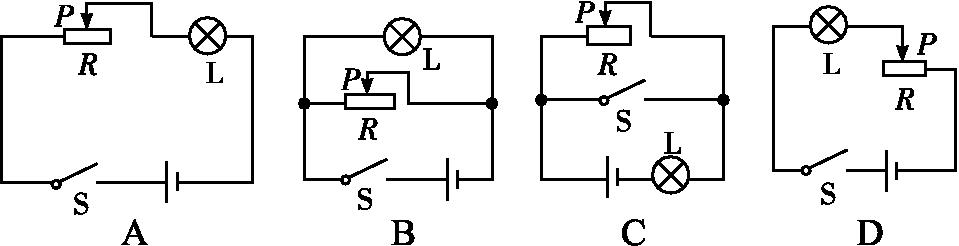

1.如图所示电路中，当闭合开关S后，滑片P向右移动时，灯泡变亮的是(　　)

A                   B                C                D
2.在如图所示的电路中，用滑动变阻器调节灯泡的亮度，若要求滑片P向右端滑动时灯逐渐变亮，则下列接法正确的是(　  　)
A. M接A，N接B                B. M接C，N接D
C. M接C，N接B                D. M接A，N接D

第2题第3题
3.如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动。从油量表(由电流表改装而成)指针所指的刻度，就可以知道油箱内油面的高度h。已知电流增大时，电流表指针向右偏转，则(　　)
A. 油面下降时，电流表指针向右偏转
B. 油量表的零刻度线一定与电流表原零刻度线相重合
C. 油量表的刻度值从左往右是逐渐增大的
D. 油箱内的油越少，流过电流表的电流越大
4. 图甲为某可调亮度台灯，图乙为其用于调光的电位器结构图。a，b，c是它的三个接线柱，a，c分别与弧形电阻丝的两端相连，b与金属滑片相连.转动按钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度。下列分析正确的是(　　)
A. 电位器与灯泡并联
B. 电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
C. 若只将a，c接入电路，顺时针转动旋钮时灯泡变亮
D. 若只将b，c接入电路，顺时针转动旋钮时灯泡变暗

第4题                                     第5题

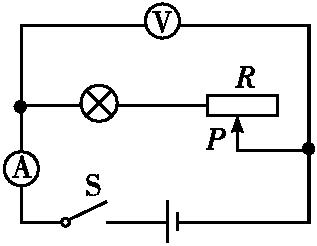

5.如图所示，电源电压不变。当闭合开关S后，滑动变阻器的滑片P向右移动时(　　)
A. 电流表示数变大，灯变暗                B. 电流表示数变小，灯变亮
C. 电压表示数不变，灯变亮                D. 电压表示数不变，灯变暗
二、填空题

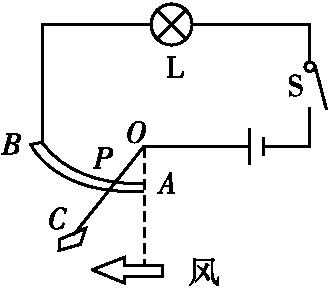

6.一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板，无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个灯泡，测风力时，闭合开关S，通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个，观察灯泡L的亮度可以粗略地反映风力的大小；若要提高装置反映风力大小的性能，可采取的方法是。

第6题第7题

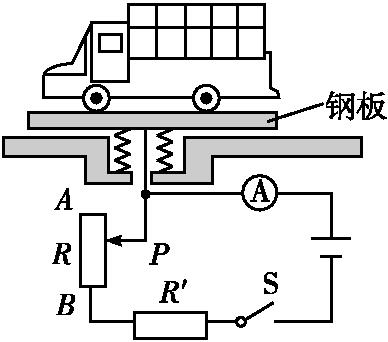

7.如图是大型电子地磅的电路图。当称重物时，在压力作用下滑片P向下端滑动，变阻器连入电路的电阻，电流表的示数(以上两空选填“变大”“变小”或“不变”)。这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量。

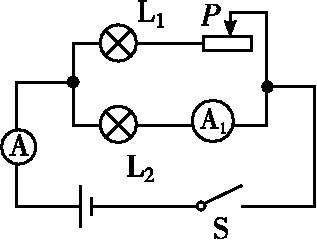

8.如图所示，当开关S闭合时，两灯均发光，电流表A和A1比较，的示数较大。滑片P向左移动时，电流表A的示数(填“变大”“不变”或“变小”)。经过一段时间后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样滑动，电流表A的示数都不发生变化，由此判断，电路的故障是。

三、实验探究题

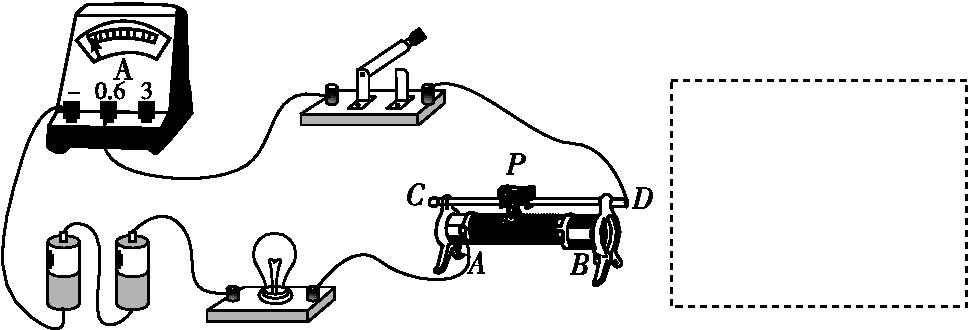

9.如图所示为利用滑动变阻器改变小灯泡亮度的实物连接图。
(1)在方框内画出相应的电路图。
(2)在开关闭合前，滑动变阻器的滑片P应该放在(选填“A”或“B”)端。
(3)若要使灯泡变亮，滑片P应向(选填“A”或“B”)端滑动，这时电流表的示数将(选填“变大”“变小”或“不变”)。
(4)如果把滑动变阻器的A、D接线柱位置对调，对原电路及其滑动变阻器的调节规律是否有影响?请说明理由。
