19（九年级）变阻器（导学案1）

skybamboo · 发表于 2026-4-6 04:54:09

                          第4节  变阻器
【学习目标】
1、了解滑动变阻器的构造、作用和原理；
2、知道滑动变阻器的使用方法；
3、通过演示和分组实验，掌握滑动变阻器的使用方法，培养分析概括和应用力。
【学习重点】滑动变阻器的构造、作用和原理。
【学习难点】滑动变阻器的使用方法。
【预习检测】
1、导体对_________阻碍作用叫作_________；影响导体电阻大小的因素是：________、_________、__________________。
2、电阻是导体本身的一种_________；电阻的国际单位是：__________。
【共同探究】
1、情境体验
  （1）打开台灯，旋动旋钮，观察灯泡的亮度有什么变化？
  （2）用干电池、小灯泡、开关、导线组成简单的电路，思考：在电压一定时，思考：如何改变小灯泡的高度？
归纳总结：在电压一定时，要改变通过导体的电流，可以改变导体的________。
2、自主学习
（1）变阻器：能的元件
  （2）滑动变阻器
   （1）原理：通过改变接入电路中电阻线的_________来改变电阻的大小的。

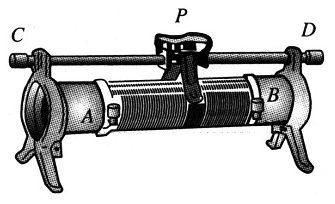

   （2）结构：主要由_________、___________、___________三部分构成。
   （3）符号：。
   （4）铭牌：“20Ω、1.5A”的含义是：_________________________________。
3、实验探究：滑动变阻器的使用

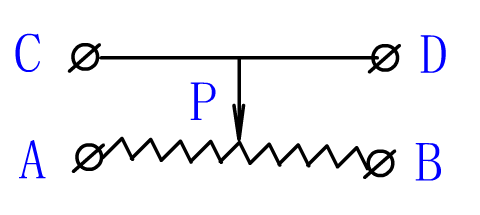

思考：a、观察滑动变阻器的接线柱，思考有几种接法？
b、在下面画出用滑动变阻器控制灯泡亮度的实验电路图。

所选接线柱	用笔标出所选接线柱	滑片向左滑	连入电路中的符号
		连入电路的阻值变化	灯的亮度变化
A、D
A、C
B、D
B、C
A、B
C、D

（5）、使用方法：
   a、滑动变阻器要_________在电路中；
   b、滑动变阻器接入电路时，要连接_________________两个接线柱；
   c、为了保护电路，闭合开关前，应将滑片放在____________________；
   d、移动滑片时，弄清滑动变阻器接入电阻线长度的变化情况，以及电路中的电阻和电流的变化规律。
（3）、变阻器的应用——电位器
【拓展练习】

1、下图为滑动变阻器连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变大的是（）

2、如图，当把滑动变阻器接入电路后，滑片P向右滑动时，电路电阻变大，此时与电路相连接的接线柱应是（    ）
A.C和D    B.B和D C.A和C D.B和A
3、如图所示，闭合开关S，在滑动变阻器的滑片P向左移动过程中，电路中的电流变大。则电路与滑动变阻器的连接方式正确的是（    ）
A．M连c，N连d

B．M连a，N连b
C．M连c，N连a
D．M连c，N连b

4、下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P向右滑动，电流表示数变大，灯泡变亮。并在虚线框内画出电路图。
