第一节 杠杆
- 能识别杠杆，并能准确找出支点、动力、阻力、动力臂、阻力臂。
- 通过实验，探究杠杆的平衡条件，并能利用杠杆的平衡条件进行相关计算。（重难点）
知识点一
认识杠杆
1、定义：一根硬棒，在的作用下能绕着固定点O，这根硬棒就是杠杆。

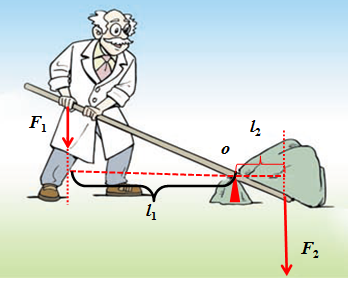

2、杠杆的五要素：
（1）支点：杠杆绕着转动的叫支点，如图中点O。
（2）动力：使杠杆转动的叫动力，如图中F1。
（3）阻力：杠杆转动的力叫阻力，如图中F2。
（4）动力臂：从支点O到的距离叫动力臂，如图中L1。
（5）阻力臂：从支点O到的距离叫阻力臂，如图中L2。
3、注意：
（1）杠杆的形状可直、可弯、可圆。
（2）“硬棒”是在力的作用下不发生或基本不发生形变的物体。
（3）力臂是支点到力的作用线的距离，不是支点到力的作用点的距离。
知识点二
画杠杆示意图（杠杆的支点、动力、阻力、动力臂、阻力臂）
知识点三
杠杆的平衡条件
1、杠杆平衡状态：和匀速直线运动状态
2、探究杠杆的平衡条件
（1）实验操作：
A、调节平衡螺母，使杠杆平衡，目的是为了避免杠杆自重对实验的影响。
B、在杠杆两端挂上不同数量的钩码，移动钩码的位置，保持杠杆在位置平衡，目的是便于测量力臂。

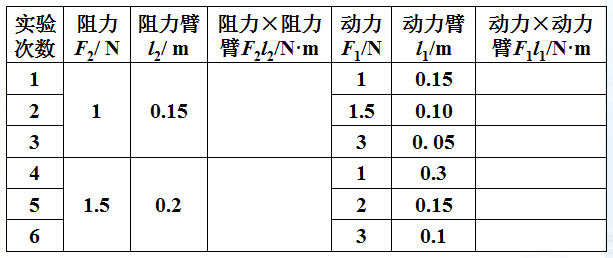

（2）这是某同学的实验记录数据，填上空白处。
（3）实验结论：
公式表达: F1·L1=F2·L2
知识点四
杠杆分类
1、 省力杠杆：动力臂>阻力臂。省，但费距离。 如撬棒、铡刀、羊角锤等
2、 费力杠杆：动力臂<阻力臂。省，但费力，如船桨、钓鱼杆、镊子等
3、 等臂杠杆：动力臂=阻力臂。不省力也不费力，如天平
例 一块截面积为矩形ABCD的均匀金属块重2 000 N，它的长宽之比为4:3，将它置于水平地面上如图所示，若在A点用力F抬起金属块的一端，则力F至少为N。
练一练
1、一根粗细均匀的木棒重500 N，一头着地，求:抬起另一端所需最小的力有多大？
2．小阳同学在做“探究杠杆平衡条件”的实验时，他把杠杆挂在支架上，发现左端向下倾斜。（1）若使杠杆在位置平衡，需把平衡螺母向端调节。
（2）如果在杠杆的A处挂三个相同的钩码，则在B处要挂个同样的钩码，杠杆才能重新位置平衡。
（3）若在C处挂6 N的钩码，用弹簧测力计作用在B点，要使杠杆在水平位置平衡，最小拉力的方向应该，此时弹簧测力计的示数为。
3．如图所示，分别沿力F1、F2、F3、的方向用力，使杠杆平衡，关于三个力的大小，下列说法正确的是（ ）
A．沿F1方向的力最小
B．沿F2方向的力最小
C．沿F3方向的力最小
D．三个力的大小相等
课时同步检测
基础检测
1、如图是人抬独轮车车把时的简化示意图，此时独轮车相当于一个杠杆（选填“省力”或“费力”）；若动力臂是阻力臂的3倍，物体和车总重G为1200N，抬起车把的力F为N。
2、杠杆平衡时，动力大小为10N，动力臂为0.1米，阻力臂为0.5米。则阻力大小是N。
3、下列工具的使用，属于费力杠杆的是（ ）
4、（2019扬州）下列工具属于省力杠杆的是( )
5、如图所示，OB是什么杠杆（ ）．
A．省力杠杆
B．费力杠杆
C．等臂杠杆
D．无法确定
6、（2019淮安）小明在“探究杠杆平衡条件”的实验中：
（1）实验过程中，使杠杆在水平位置平衡，目的是方便测量；
（2）如图甲所示。在杠扦左边A处挂4个钩码。要使杠杆在水平位置平衡，在B 处挂个钩码以实验中所用的钩码均相同）
（3）小明又用弹簧测力计。在C处竖直向上拉。如图乙所示。若弹簧测力计逐渐向右倾吋，使 杠忏仍然在水平位置平衡。则弹簧测力计的示数将逐渐（选填“变大”、“变小”或 “不变”）。
(4)每个钩码重1N，杠杆上每格长度是4cm．下表是某同学记录的实验数据．
分析表中数据，可得出的杠杆的平衡条件是：
（5）根据上述结论，如图丙所示，杠杆在水平位置平衡，如果这时在两侧钩码下各加挂一个相同的钩码，杠杆的（填“左”或“右”）端将下沉．
7、如图，用力搬动石块，请标出杠杆的支点O，并画出动力臂、阻力臂。
能力拓展检测
1、（2019安徽）如图，一轻杆AB悬于0点,其左端挂一重物，右端施加一个与水平方向成30°的力F,此时轻杆水平平衡。若重物质量m=3kg,BO=3A0,g取10N/kg.则力F的大小为_ _ N。
- 如图,是三种类型剪刀的示意图,剪铁皮,你会选择 (选填“A”、“B” 或“C”)剪刀，这样选择的目的是为了省 ；剪头发,你会选择 (选填“A”、“B” 或“C”)剪刀，这样选择的目的是为了省 。
3、如图所示，我国古代护城河上安装使用的吊桥BC是杠杆，由图可知杠杆的支点
是（选填“A”、“B”或“C”）点，它属于（选填“省力”、“等臂”或“费力”）杠。
4、（2019青岛)如图为探究杠杆平衡条件的实验装置，杠杆平衡时，钩码对杠杆的阻力F2＝1.0N，阻力臂 L2＝20cm，测力计示数 F1＝2.5N，则动力臂 L1 为( )
A．15cm B．8cm C．50cm D．80cm
5、取一根粗细均匀的直铁丝，在它的中点用线悬挂起来，铁丝恰好水平平衡．如果把其右半段对折起来，如图所示，那么铁丝将（ ）
A．仍保持水平平衡
B．往左端下沉
C．往右端下沉
D．无法确定
6、如图所示是探究杠杆平衡条件的几个实验情景：
（1）挂钩码前，杠杆在如图甲所示的位置静止，此时杠杆____（选填“达到”或“没有达到”）实验所需的平衡状态，接下来调节杠杆两端的螺母，应该向调，使杠杆在水平位置平衡。
（2）如图乙所示，A点挂有2个质量均为50g的钩码、为了让杠杆在水平位置平衡，应在B点挂________个质量均为50g的钩码。
（3）如图乙，如果弹簧测力计在C点竖直向上施力，则弹簧测力计示数为N时，杠杆会在水平位置平衡。
7、如图是羊角锤的示意图，请画出用羊角锤撬铁钉时，在A点施加最小动力F的示意图
|
|
