2.6透镜和视觉（第1课时）（导学案）
【学习目标】
1. 了解透镜的结构及作用，能分辨凸透镜和凹透镜；
2. 知道凸透镜的成像规律，能画出光路图；
【学习重点】探究凸透镜成像规律
【学习难点】运用凸透镜成像规律解决实际问题
【自主学习】（此模块是回顾与预习）
阅读教材，完成以下问题：
1.远视眼镜镜片、，这类透镜叫做凸透镜。近视眼镜镜片、，这类透镜叫做凹透镜。凸透镜对光有作用，凹透镜对光有作用。
2.焦点到凸透镜光心的距离叫做（用字母f表示），凸透镜有个实焦点。平行光经凹透镜后的发散光线的反向延长线相交于一点，这一点可称为凹透镜的，凹透镜有个虚焦点，虚焦点到光心的距离即。
3.焦距越，凸透镜会聚能力越，焦距越凸透镜的凸度越；焦距越，凹透镜发散能力越。
4. 凸透镜成像规律？

【课堂探究】
一、透镜
眼睛近视的同学需要配戴近视眼镜，眼睛远视的老年人需要配戴远视眼镜。近视眼镜和远视眼镜的镜片都是透镜。透镜是由透明物质（如玻璃、水晶等）制成的一种光学元件。透镜也广泛地应用在放大镜、显微镜、望远镜等常见的光学仪器中。仔细观察远视眼镜和近视眼镜的镜片，我们会发现不同镜片的中间和边缘厚薄是不一样的。
远视眼镜镜片、，这类透镜叫做。近视眼镜镜片、
，这类透镜叫做。如图是常见的两类透镜：凸透镜和凹透镜。

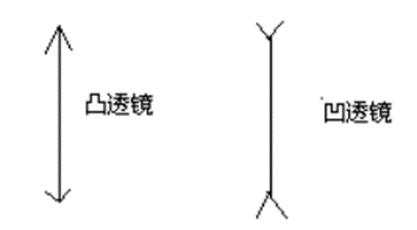

凸透镜和凹透镜常用的符号：

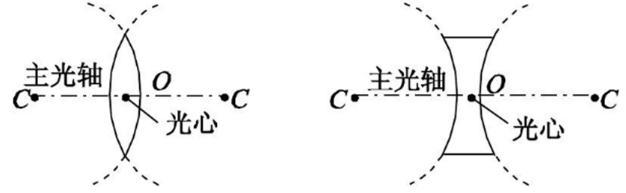

透镜要素：主光轴和光心
主光轴：通过两个球面球心O点的直线，简称主轴。
光心：光心是主光轴上的一点（可以认为在透镜的中心）。

探究透镜对光的作用
活动：1.让凸透镜正对着太阳光，拿一张白纸在它的另一侧来回移动，直到纸上的光斑变得最小、最亮。测出这个光斑到凸透镜的距离。
2.换用凹透镜再做上面的实验，纸上还能得到最小、最亮的光斑吗？

凸透镜：移动凸透镜，纸上会出现一个很小很亮的光斑。

凹透镜：无论怎样移动，都没有发亮的光斑，光屏离得越远，光斑越大。
思考：凸透镜和凹透镜对光有什么作用？

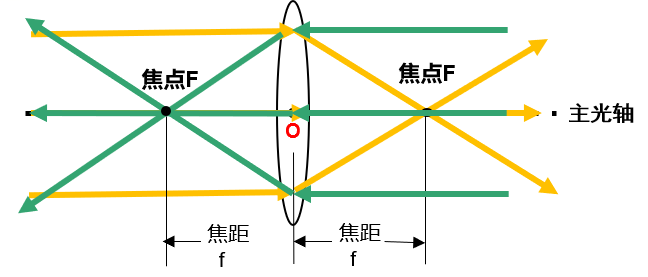

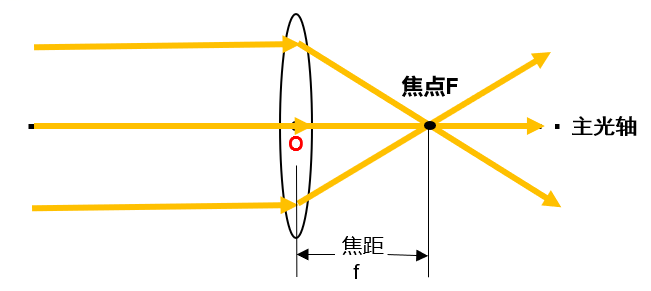

由上述活动现象可知，太阳光是平行光，通过凸透镜后会聚到一点，故凸透镜对光有作用。凸透镜能使平行于主光轴的光会聚于一点，这一点叫做凸透镜的（用字母F表示）（粗测焦距的方法），焦点到凸透镜光心的距离叫做（用字母f表示），凸透镜有个实焦点。而凹透镜对光有作用，平行光经凹透镜后的发散光线的反向延长线相交于一点，这一点可称为凹透镜的，凹透镜有个虚焦点，虚焦点到光心的距离即。

光心两边的焦距相等

焦距越，凸透镜会聚能力越，焦距越短凸透镜的凸度越；焦距越，凹透镜发散能力越。

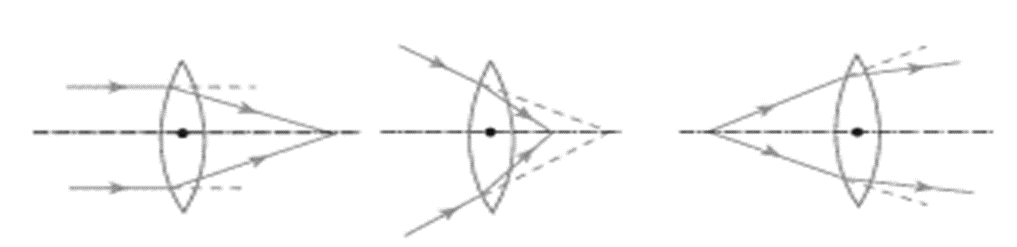

透镜的会聚与发散：

折射光线相对于入射光线更靠近主光轴；凸透镜可看作两个三棱镜叠放在一起，太阳光折射后会聚在一起。

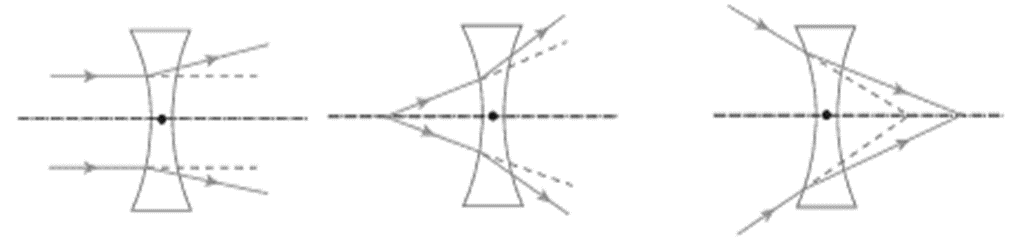

折射光线相对于入射光线更远离主光轴；
注意：会聚和发散要对比入射光线直线传播的轨迹分辨。

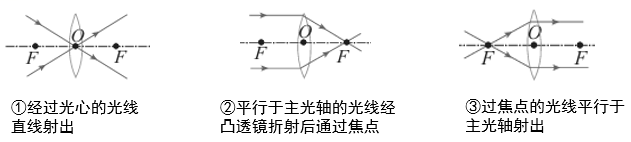

三条特殊光线：

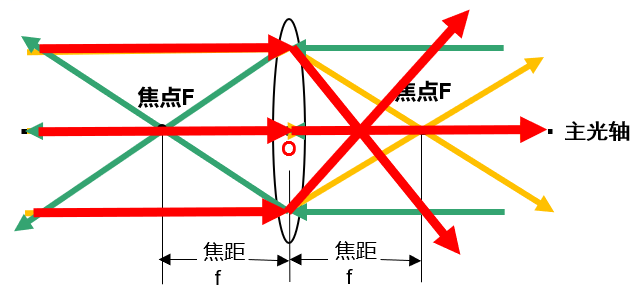

凸透镜：

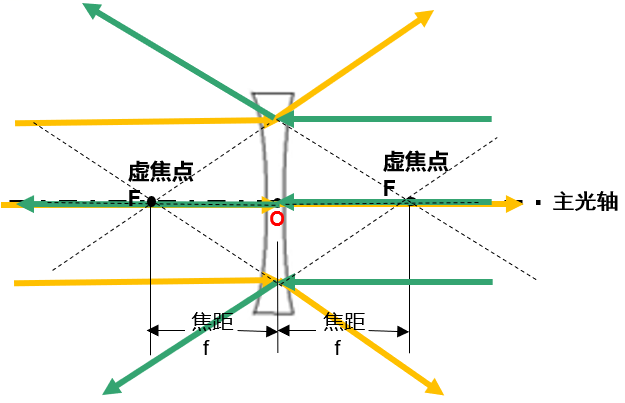

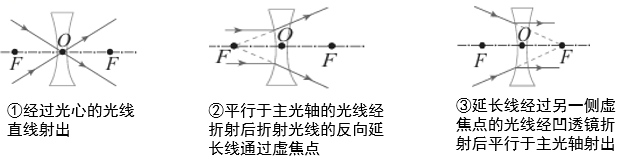

凹透镜：

二、凸透镜成像规律
活动：

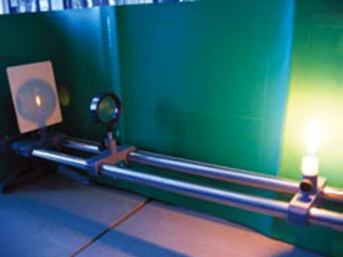

在桌上放一块凸透镜，在凸透镜的一侧点燃一支蜡烛，调节蜡烛与凸透镜的距离，使蜡烛在光屏上得到倒立的像。
可见，凸透镜能使物体成像。这个像能呈现在光屏上，它是由实际光线会聚而成的，这样的像叫做。

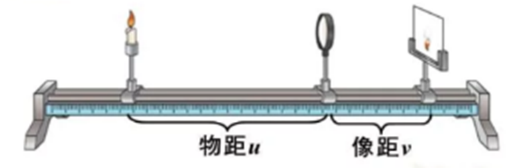

我们把物体到凸透镜的距离叫做（u），像到凸透镜的距离叫做（v）。

活动：探究凸透镜成像规律
通过上面的活动，我们知道凸透镜能够成倒立的实像，并且这个像和蜡烛分别位于凸透镜的两侧。我们以前用放大镜观察过蜗牛，其实放大镜也是凸透镜。通过放大镜，我们能够看到一个正立、放大的像，而这个像与蜗牛都位于凸透镜的同一侧。那么，物体经凸透镜所成的像有什么规律可循？下面让我们通过实验来探究凸透镜成像的规律。
1.提出问题：物体经凸透镜所成像的大小、正倒跟物体的位置有什么关系？
2.建立猜想：物体经凸透镜所成像的大小、正倒可能跟物体与凸透镜的距离有关。
3.设计实验和进行实验：①选择1块凸透镜，在阳光下或利用平行光源测出凸透镜的焦距f=10cm。用1支蜡烛作物体，研究蜡烛所成的像；用1块白色硬纸板做光屏，来承接蜡烛的像。

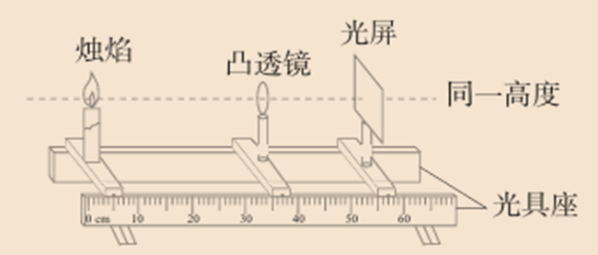

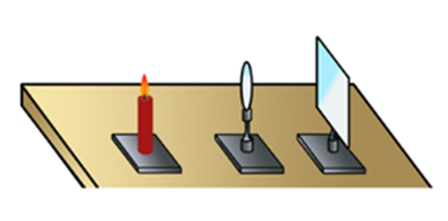

②把蜡烛、凸透镜和光屏依次放在成像装置上，调节它们的高低使它们的中心大致处于同一高度。想一想，为什么要这样做？

③点燃蜡烛，把蜡烛放在离凸透镜尽量远的位置上，调整光屏到凸透镜的距离，使蜡烛在屏上成一个清晰的像。然后将蜡烛逐次移近凸透镜，每次都需要调整光屏到凸透镜的距离，使蜡烛在屏上成一个清晰的像。观察像的大小、正倒是如何随物距的减小而变化的。
④当烛焰在光屏上成倒立、缩小的像时，测量并记录物距和像距。当烛焰在光屏上成倒立、等大的像时，测量并记录物距和像距。当烛焰在光屏上成倒立、放大的像时，测量并记录物距和像距。
⑤当通过凸透镜能观察到蜡烛正立、放大的像时，测量并记录这时的物距。试一试，这个像能成在光屏上吗？

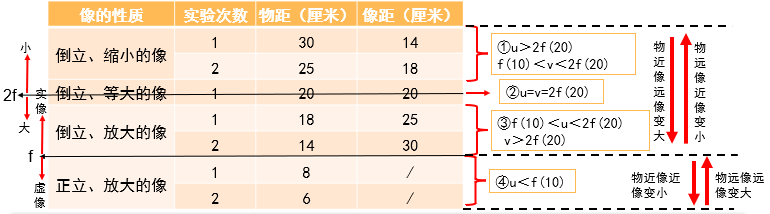

4.记录实验数据：

像的性质	实验次数	物距（厘米）	像距（厘米）
倒立、缩小的像	1	30	14
	2	25	18
倒立、等大的像	1	20	20
倒立、放大的像	1	18	25
	2	14	30
正立、放大的像	1	8	/
	2	6	/

5.分析与论证：分析上述实验数据，归纳凸透镜成像的规律。

6.实验结论：
（1）
（2）
（3）
（4）
（5）
注意：一倍焦距分，二倍焦距分；成实像时，物近像像变，物远像像变；成虚像时，物近像像变，物远像像变。
凸透镜成像光路图：

实像和光源在侧，如图在凸透镜侧观察可看到光屏上的实像

虚像和光源在侧，如图在凸透镜侧观察可看到虚像
实验注意事项：
1.摆放装置时要使蜡烛、凸透镜和光屏的中心处于同一高度。这样是为了。若像偏上，则，若像偏下，则
。

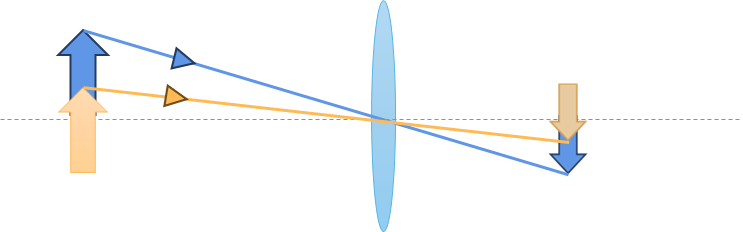

2.若遮挡凸透镜的一部分，像的，只是折射光线变了，像变。
【自我测评】
典例1 下面物体的镜片具有中央厚、边缘薄的特点的是（）
A.近视眼镜 B.老花眼镜 C.普通窗玻璃 D.平面镜

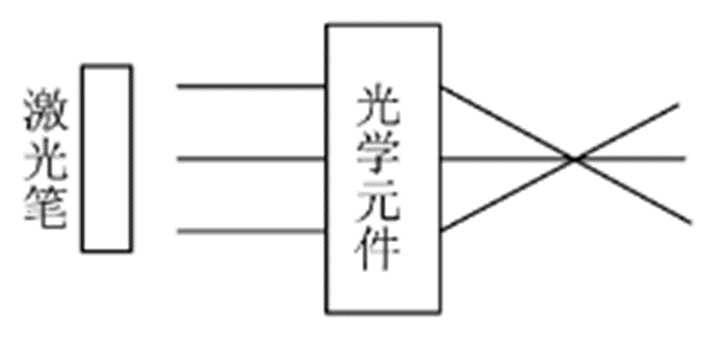

典例2 将平行光射向某一个光学元件，光路如图所示。该元件是（）

A.平面镜 B.凸透镜 C.凹透镜 D.反光镜

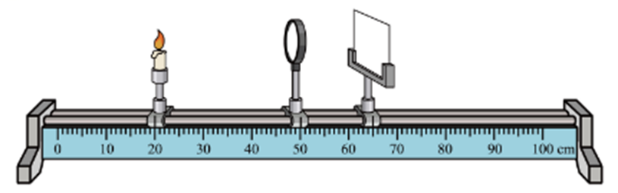

典例3在探究凸透镜成像规律的实验中，当蜡烛、凸透镜和光屏的位置如图所示时，光屏上恰能承接到烛焰清晰的像，下列判断正确的是（）

A.实验用凸透镜的焦距可能为15.0cm
B.光屏上的像是烛焰放大的实像
C.仅将凸透镜左移不能再次成像
D.仅将光屏右移可模拟近视眼成像
典例4在探究凸透镜成像规律的实验中。

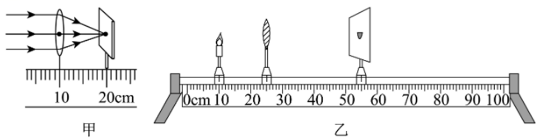

（1）如图甲，甲行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距为cm；实验前应调节烛焰、凸透镜、光屏三者的中心，使它们在上；
（2）实验时，由于实验时间较长，蜡烛变短，为使像仍成在光屏的中央，以下操作可达到目的的是；
A.将凸透镜往上移 B.将光屏往下移 C.将蜡烛往上移 D.将蜡烛化下移
（3）保持图乙中的凸透镜与光屏位置不变，将蜡烛向左调节一段距离后，要想在光屏上成清晰的像，应将乙中凸透镜换成焦距更的；
（4）如图乙，若通过移动透镜，使光屏上再次成清晰的像厘米刻度处。
【课后反思】
本节课学习中，你有哪些收获，还有哪些问题？
