2.5光的反射和折射（第3课时）（导学案）
【学习目标】
1. 了解光的折射现象，知道折射光线和折射角；
2. 了解光的折射规律；
3. 了解生活中的折射现象，并能用光路图解释；
【学习重点】光的折射规律
【学习难点】利用折射规律作图及解释相关现象
【自主学习】（此模块是回顾与预习）
阅读教材，完成以下问题：
1.什么叫光的折射？

2.光的折射规律？

【课堂探究】
一、光的折射现象
光从一种介质斜射到另一种介质时，传播方向会发生偏折，这种现象叫做光的折射。

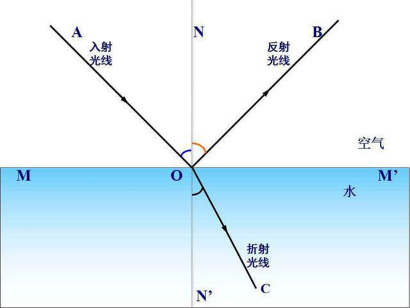

图中筷子“折断”就与光的折射有关。下图为光从空气射入水中的光路图。PQ是空气和水的分界面。

一点
三线


两角

发生光的折射现象时，往往同时发生光的反射现象。当光从一种介质射入另一种介质时，发生的是折射现象，没有射入另一种介质，而在介质表面上返回原介质中发生的是反射现象。

二、光的折射规律
【提出问题】让一束光从空气以不同角度射入水中，传播方向是否会发生偏折? 怎样偏折?

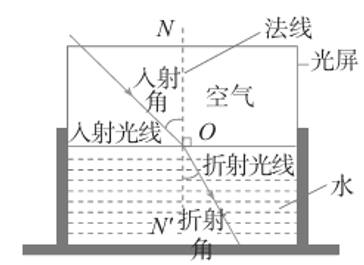

【设计实验】用水槽、激光笔、可折转的光屏等组成如图所示的实验装置，让一束光从空气以不同的角度射入水中，观察光束在空气中和水中的径迹。分析光束进入水中后传播方向的偏折情况。
（1）观察入射光线、法线、折射光线的位置关系，将有折射光线的半个光屏向后折转一个角度，观察光屏上是否还有折射光线；
（2）改变入射角的大小，比较每一次入射角和折射角的大小
以及折射角随入射角的变化情况，你能得出什么结论？
（3）如果让光垂直射向水面，进入水中的光线又会怎样？
（4）让光逆着原折射光线的方向从水中射入空气中，观察实验现象。

实验现象：
（1）
（2）
（3）
（4）

实验结论：
光的折射规律：
①
②
③

④
⑤

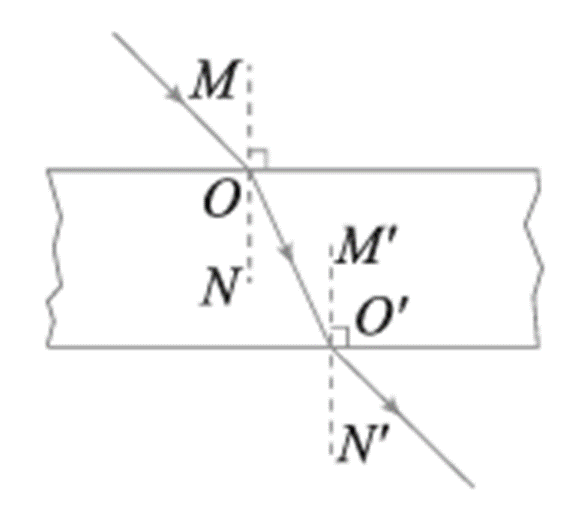

光从空气射入玻璃砖，在上下表面均发生折射，由于光路可逆，可知MO和O’N’方向。

三、生活中的折射现象
生活中有很多折射现象，如河水中的鱼为什么看起来很浅，实际抓鱼时又很深，游泳池的池水比看起来的深，在水下看着岸边的树比实际的更高，海市蜃楼感觉景物近在眼前，但实际怎么也追不到。我们可以解析一下以上现象形成的光路图。

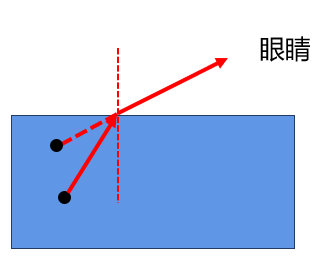

1.水下物体变浅

水下物体（如鱼、泳池地砖）发出（或反射）的光线从水中斜射向空气时会发生偏折，而人眼只能感受光的直线传播。因此，逆着折射光看去，就会感觉这点的位置了，即池水看起来比实际的，实际上看到的是像。或者看到河里的鱼的像在真实鱼的，叉鱼时要向看到的鱼的叉，才能叉到鱼。
水中的笔看起来断了就是这个原理，笔的像的位置比实际的笔，水下部分的笔弯折。
2.海市蜃楼

海市蜃楼是一种由光在不均匀物质中传播时发生而产生的现象。在炎热的夏天，当你乘坐的车辆行驶在被晒得很热的公路上时，突然看到远处的路面上有一片水洼，水中倒映出周围的树木和车辆，可是当你靠近那里时，却发现水洼无影无踪了！你所看到的就是海市蜃楼现象。酷热的路面使得路面上方空气的温度升高，造成越靠近路面的空气越热，使得远处路面射向你的光线渐渐向上弯折，这些光线进入你的眼睛，你逆着光线的方向看去，就感到看见了远处路面下的物体。

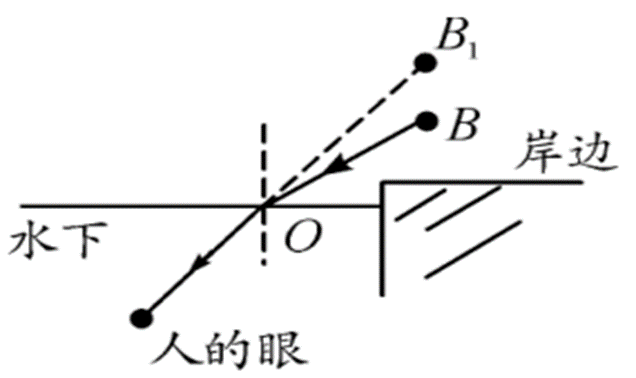

3.水中看岸上的物体变高

岸上物体的光线射入水中，折射光靠近法线，人逆着折射光线的看过去，看到的像在物体的。
【探究新知】光污染
光污染比较常见的是眩光。例如，汽车夜间行驶的车头灯光、电焊产生的强光会使人的视力瞬间下降。大城市高层建筑的玻璃幕墙会产生很强烈的镜面反射，使局部地区气温升高，同时强烈的反射光使人双目难睁，影响车辆行驶和行人的安全。

【自我测评】

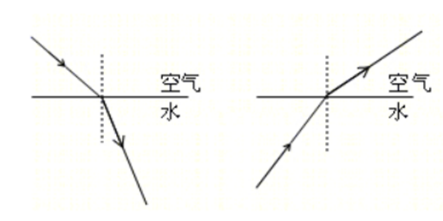

典例1 人站在岸边观察水中的物体，所看到的物体的位置比实际位置要浅，下列图中能说明这一现象产生原因的是（）
A.

B.

C.

D.

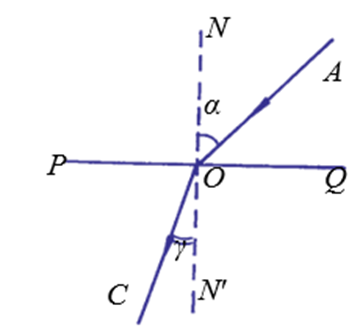

典例2 如图所示，是一束光在空气和玻璃两种介质的界面处同时发生反射和折射的光路图，O为入射点，是折射光线，反射角为度，界面的（选填“上”、“下”、“左”或“右”）边是玻璃。

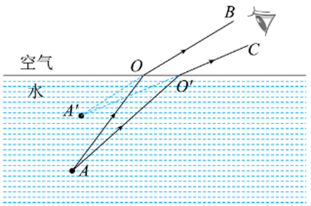

典例3 如图所示，在水中A处有一块鹅卵石，人眼看到鹅卵石时认为它在A’点。小科要用激光笔照射到鹅卵石，则应将激光笔（）

A.对准点A’照射
B.对准A点照射
C.对着A’点上方照射
D.对着A’点下方照射

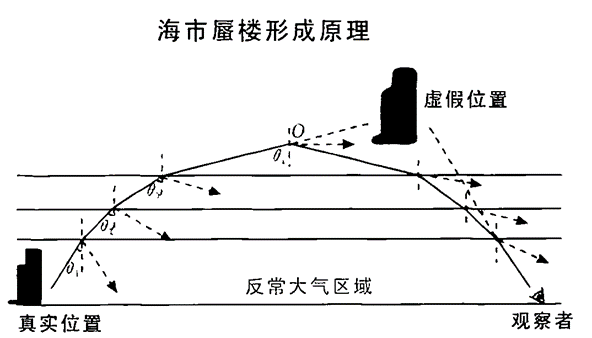

典例4 “海市屋楼”是一种与光学有关的自然现象，下图一、二是夏天炎热路面上形成此现象的图解。

资料1：光在不均匀物质中传播时会发生弯折；
资料2：般情况下，光从密度较大的介质斜射入密度较小的介质时，会偏离法线而改变传播方向；
资料3：夏天，酷热的路面使得路面上方空气的温度升高，越靠近路面的空气越热，密度越小；
（1）图一中，你看到的是虚像还是实像；
（2）对图一成因的解释：近路面空气比路上方空气温度高，密度小，远处物体射出的光进入密度不断变小的空气时，发生连续折射，折射角会逐渐，进入人的眼睛，而人总以为光是沿直线传播的，所以在人的前方会出现“海市屋楼现象”；图三是海面上出现的“海市屋楼现象”，据图一的成因可推断近海面处空气的密度。
典例5 同学们学习了“光的折射”后，知道了光从空气斜射入玻璃中时，折射角小于入射角。那么当光从空气斜射入玻璃中时，折射角和入射角的比值是否相等呢?
【建立猜想】折射角和入射角的比值可能相等。

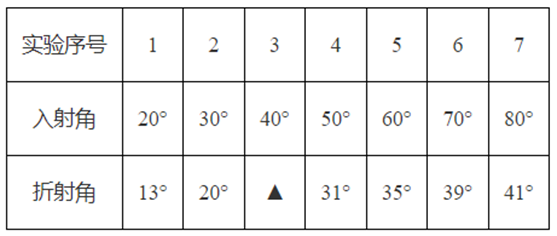

【获得数据】同学们测得了七组实验数据。

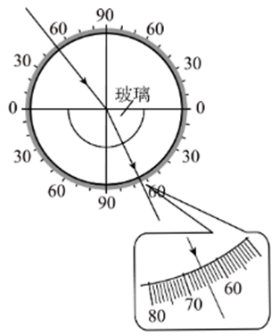

第3次实验如图所示，请将实验数据填入表格中；
【实验结论】折射角和入射角的比值（选填“相等”或“不相等”）；
【评价与交流】根据实验数据，光从空气斜射入玻璃中时，折射角增大值入射角增大值（选填“大于”、“小于”或“等于”）；小聪用水、盐水等其它介质替换玻璃重做以上实验，进行多次测量，其目的是（选填“减小实验误差”或“寻找普遍规律”）。
【课后反思】
本节课学习中，你有哪些收获，还有哪些问题？
