教学过程
|
教师活动
| 学生活动
|
新
课
导
入
| 回顾：
力的作用效果 力能使物体发生形变
力能改变物体的运动状态
任何力的作用都会产生某种效果，但不同的力产生的效果并不相同。 在用弹簧测力计测力时我们看到，当拉力增大时，弹簧测力计内的弹簧会变长。可见，力的作用效果跟力的大小有关。那么力产生的效果还跟哪些因素有关呢？
| 回顾力的作用效果，思考力的作用效果与哪些因素有关。
|
新 知 讲 授
| 一、力的三要素
活动：

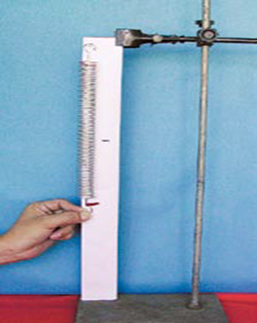

1．如图所示，把弹簧的上端固定在长方形木板上，用手向下拉弹簧的下端，观察弹簧伸长量，用更大的力拉弹簧，再观察一下弹簧的伸长量，说明力的作用效果与什么因素有关？
用更大的力拉弹簧，弹簧变得更长，说明力的作用效果与力的大小有关。
2.如图所示，先用力拉弹簧，再用力压弹簧，观察弹簧发生了什么变化。这说明力的作用效果还跟什么因素有关？
用力拉弹簧时，力的方向向右，弹簧将伸长；用力压弹簧时，力的方向向左，弹簧将缩短。可见，力的作用效果跟力的方向有关。
3.（1）在地面上垫一张纸，请你的同伴坐在纸上，双手手指相扣放在头顶，手掌紧压住头。
（2）如图甲，握住同伴的前臂最靠近肘部处用力向上拉起，看看能否把手臂拉起。
（3）如图乙，改为握住同伴的前臂腕部用力向上拉，看看能否把手臂拉起。
甲 乙
在以上活动中，如果在靠近肘部处向上拉，很难将手臂拉起，但如果在前臂的腕部向上拉，则很容易将手臂拉起。可见，力的作用效果还跟力的作用点有关。
综上可知：力的作用效果跟力的大小、方向、作用点有关。
人们通常把力的大小、方向、作用点叫做力的三要素。
注意：任何力都有大小、方向、作用点三个要素；
三个要素决定力，当其中一个要素改变时，力也会发生改变。

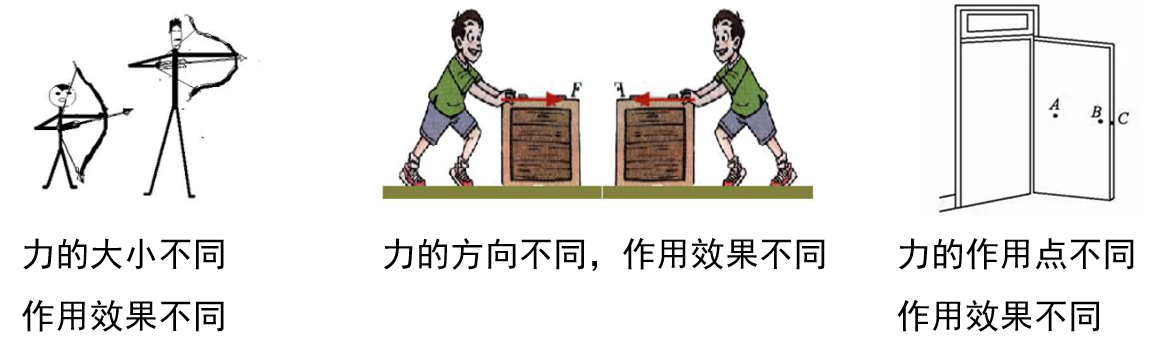

4.用力的三要素解释力的作用效果的不同（注意：控制变量）
思考与讨论：
你踢过足球吗？球员射门时，能否将足球从合适的位置射入门内，跟他踢
球时所用的力的哪些因素有关？
踢足球射门时，要注意以下三个方面：足球被踢的部位（即力的作用点）、用力的方向和用力的大小，才能把足球踢入球门内。
二、力的示意图
既然力有三个要素，那么单用一个数值是无法完整地表示一个力的。我们既需要表示出力的大小，还需要表示出力的方向和力的作用点才能完整的表示一个力。
1.科学上通常用一条带箭头的线段来直观地表示力：
①在受力物体上沿着力的方向画一条线段，在线段的末端画一个箭头表示力的方向；
②在箭头边上标上力的大小；
③线段的起点或终点表示力的作用点。
这种表示力的图形叫做力的示意图。

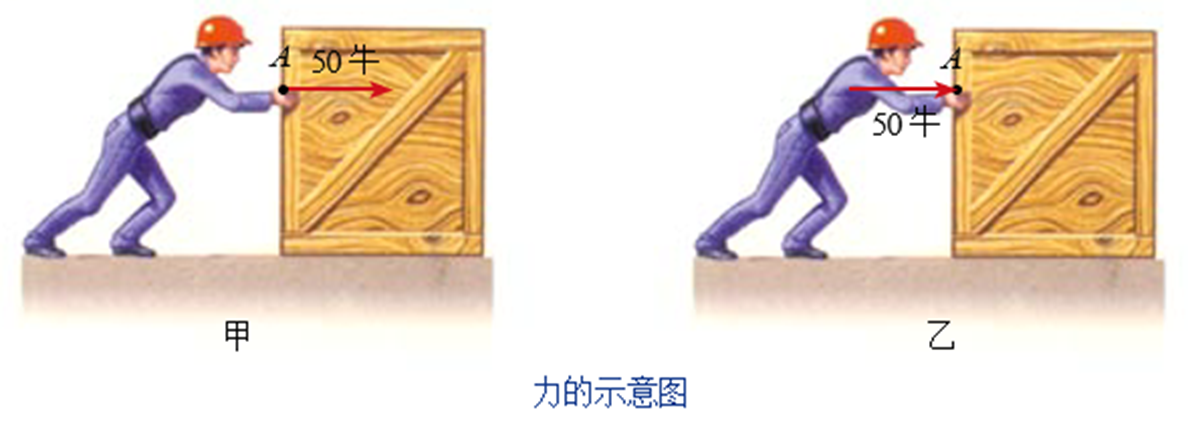

如图甲、乙表示人对木箱的A点作用一个大小为50牛、水平向右的推力。
注意：一般同一个图中，为了区分，力越大，画的线段越长；
力的作用点可以是线段的起点，也可以是线段的终点。
2.画力的示意图的步骤：（三定两标）
①确定受力物体，作用点要画在受力物体上；
②确定力的作用点，即在哪里施加的力；
③确定力的方向并沿力的方向画长度合适的线段；
④在线段的末端标出箭头表示力的方向；
⑤在箭头的旁边标注表示力的符号，有时还需标出力的大小和单位。

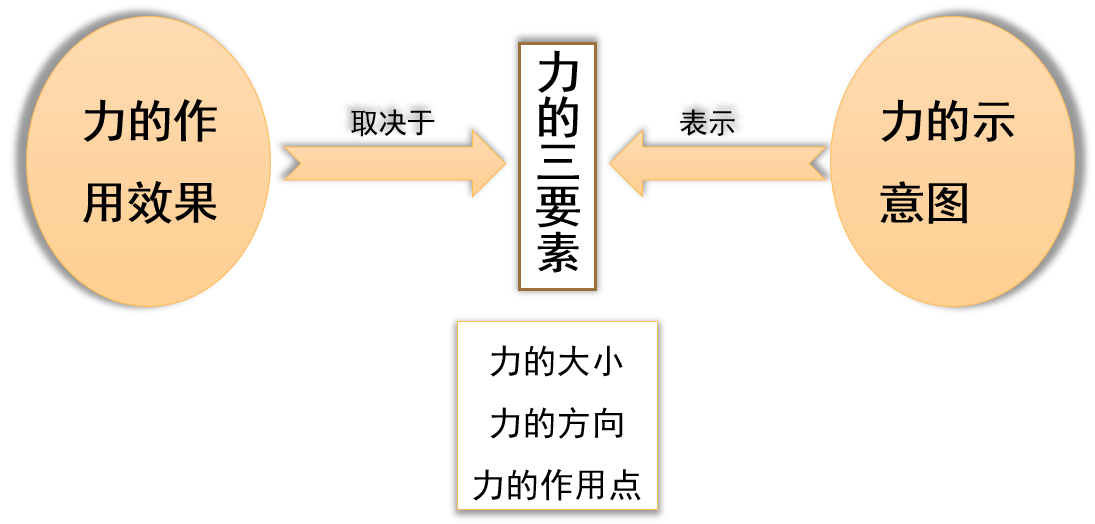

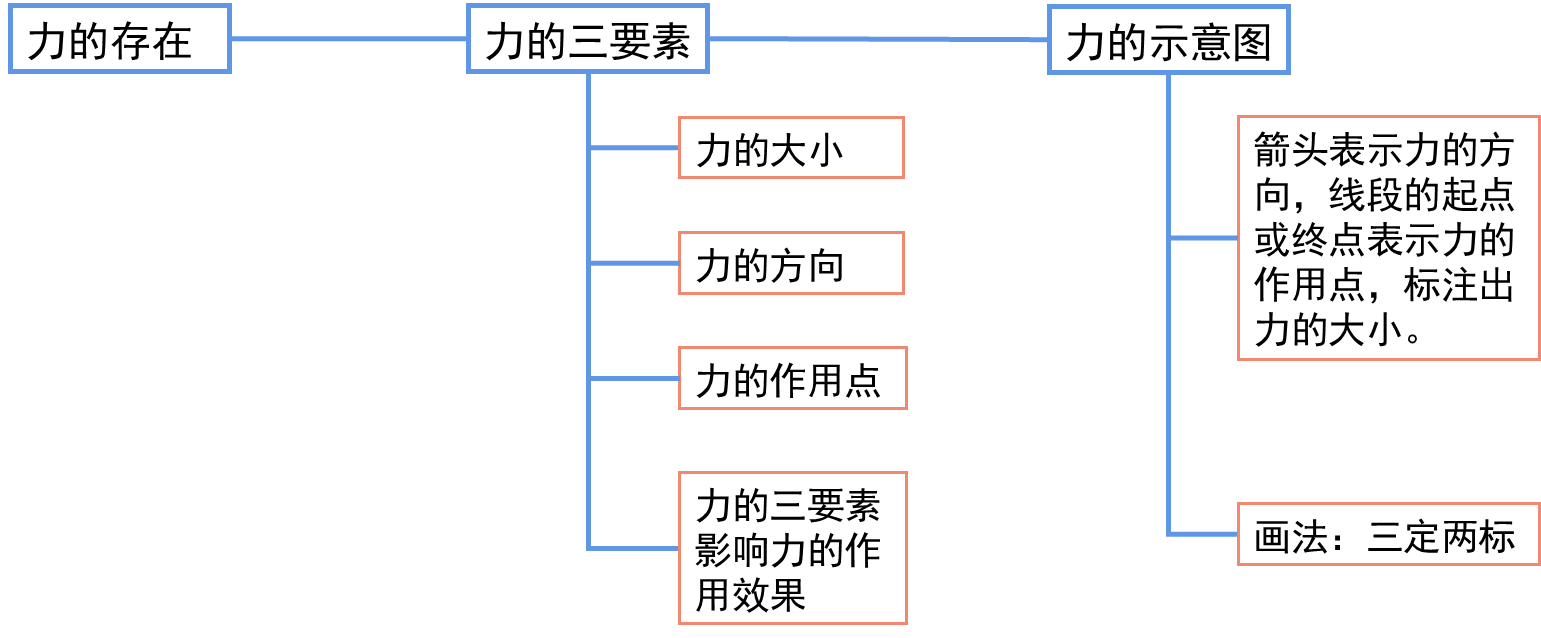

3.概念关系
| 回顾弹簧拉伸活动，知道力的作用效果与力的大小有关。
进行活动，知道力的作用效果与力的方向有关。
进行活动，知道力的作用效果与力的作用点有关
总结力的作用效果影响因素，知道力的三要素。
思考足球射门与哪些因素有关，知道如何用力的三要素解释现象。
了解力的示意图的概念
总结力的示意图的画法。
|
课
堂
练
习

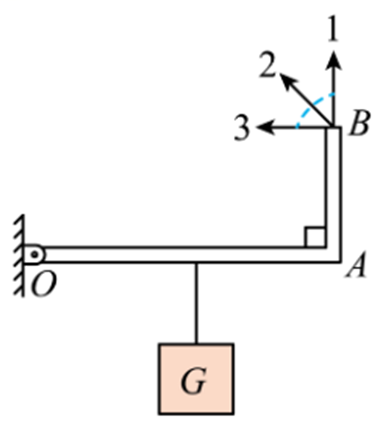

| 典例1 如图所示，OAB是一个直角形的杠杆，可以绕0点在竖直平面内自由转动。在OA的中点处挂一个100N重物，在B点分别沿1、2、3三个方向施加一个动力，均使杠杆保持如图位置静止，则三次力的大小均不同。而沿1方向，只有施加60N的力才能使之如图静止。此实验可以说明力的作用效果（ ）
A.与力的大小和方向均有关
B.与力的大小、方向和作用点均有关
C.只与力的方向有关
D.只与力的大小有关
【答案】A
【解析】在B点分别沿1、2、3三个方向施加一个动力，作用点没有改变，力的方向改变，三次力的大小均不同，所以此实验可以说明力的作用效果与力的大小和方向均有关，故A符合题意，BCD不符合题意。
故选A。

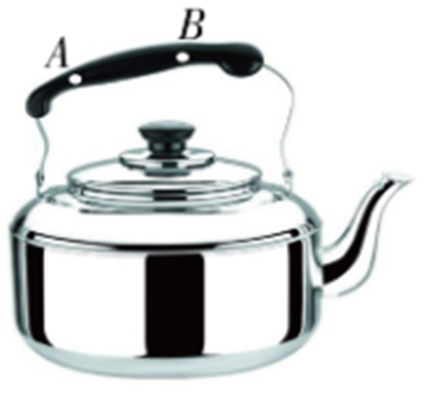

典例2 如图所示的水壶，把手上A、B两点是水壶在不同情况下提水位置。
（1）把水壶里的水灌到保温瓶中去时，手应提在水壶把手的处（填“A”或“B”）
（2）提水部位不同，产生的效果也不同，出现这样的差别主要是因为力的三要素中力的
影响力的作用效果所导致的。
【答案】（1）A（2）作用点
【解析】（1）把水壶里的水灌到保温瓶中去时，手应提在水壶把手的A处，这样可以用较小的力把水壶里的水灌到保温瓶中去。
（2）力的作用点不同，产生的力的效果也就不同。

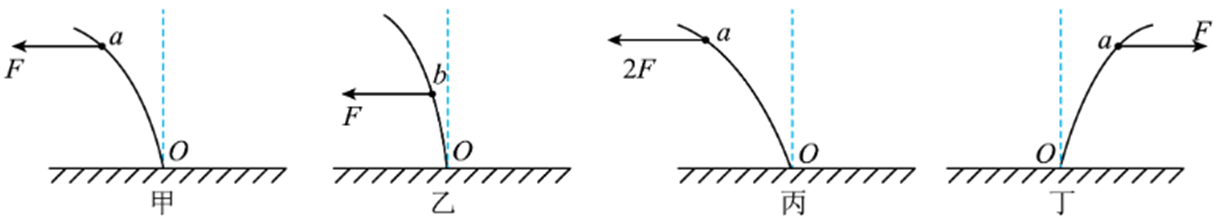

典例3力的作用效果与哪些因素有关呢？小明做了四次实验：将一个弹性较好的钢片一端固定在O点，分别在钢片上施加一个力，观察力的作用效果，如图所示。
（1）实验时，通过来反映力的作用效果大小；
（2）若要研究力的作用效果与力的方向是否有关，可比较两图；
（3）比较乙、丙两图，小明得出结论：力的作用效果与力的大小有关。请你判断小明的结论是否正确，并说明理由。
【答案】（1）钢片的弯曲程度（1）甲、丁（3）错误，没有控制力的作用点相同
【解析】（1）实验中运用转换法，将力的作用效果大小转化为钢片的弯曲程度，故通过钢片的弯曲程度来反映力的作用效果大小.
（2）要研究力的作用效果与力的方向是否有关，则运用控制变量法，控制力的大小相同，力的作用点相同，改变力的放向，所以可以比较甲、丁两图来比较。
（3）比较乙、丙两图发现，力的大小不同，力的作用点也不同，钢片的弯曲程度也不同，所以不能比较力的作用效果与力的大小的关系，因为没有运用控制变量法，控制力的作用点相同。

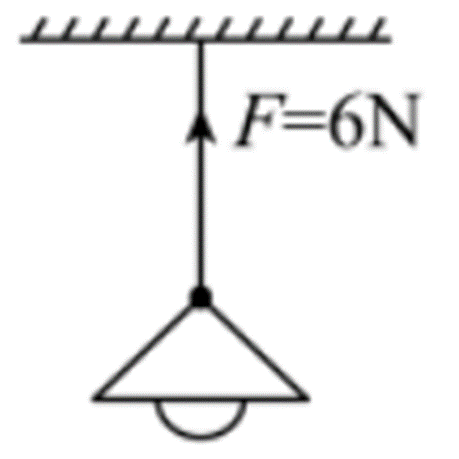

典例4 用力的图示法表示电线对电灯6N的拉力。
【答案】
【解析】电线对电灯的拉力作用点在电线与电灯的接触点，拉力的方向沿电线向上，如答案所示。
典例5 画出下列力的示意图：

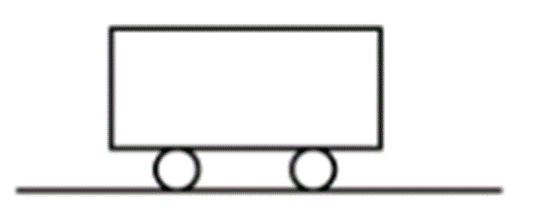

（1）玩具小车受到水平向右32牛的拉力。

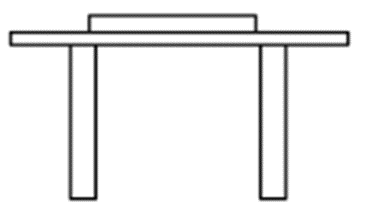

（2）放在水平桌面上的文具盒受到桌面对它5牛的支持力。

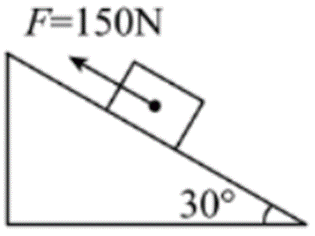

（3）放在倾角为 30°的斜面上的物体受到沿斜面方向向上150牛的拉力。
【答案】（1）
（2）
（3）

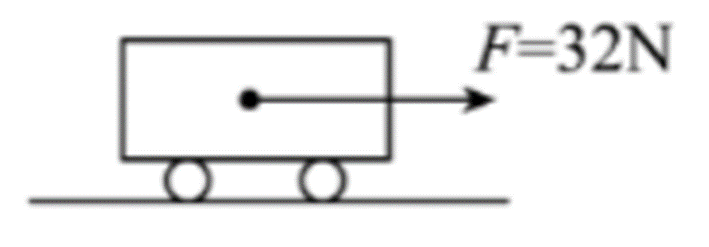

【解析】（1）拉力的方向是水平向右的，作用点可以在小车的重心上，过作用点沿水平向右的方向画一条带箭头的线段，并用符号F表示，大小为32N，如答案所示；

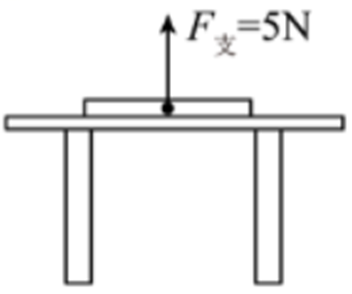

（2）桌面对文具盒的支持力作用在文具盒上，作用点在文具盒的重心，方向竖直向上，并用符号F表示，大小为5N，如答案所示；
（3）过物体的重心沿与斜面平行的方向画一条带箭头的线段，方向沿斜面向上，并用符号表示，大小为150N，如答案所示。
|
课
堂
小
结
| 一、力的三要素
1.力的三要素：力的大小、方向、作用点；
2.力的三要素影响力的作用效果：如大小、方向都相同的力在不同位置推门时，越靠近门把手越容易开门。三个素决定力,当其中一个要素改变时力也发生改变。
二、力的示意图
1.在受力物体上沿着力的方向画一条线段，在线段的末端画一个箭头表示力的方向，在箭头边上标上力的大小，线段的起点或终点表示力的作用点。这种表示力的图形叫做力的示意图。
2.力的示意图步骤（三定两标）：①确定受力物体；②确定力的作用点；③确定力的方向并画长度线段；④标箭头表示力的方向；⑤标注表示力的符号，有时还需标出力的大小和单位。
|
