电路出了什么故障
【学习目标】
1．会分析怎样的电路能使小灯泡发亮（认识电路）；
2．能通过讨论了解电路出故障的各种原因，能做一个简单的电路检测器；会用电路检测器检测故障电路，形成安全用电的意识。
【学习重点】
会探究电路出现故障的原因。
【学习难点】
会用电路检测器检测电路。
【学习过程】
一、认识：串联电路使小灯泡发光

[小结]电从电池的正极流出，通过灯泡，回到电池的负极，形成一个环路，灯泡就会亮起来。这个由电池、电线、灯泡组成的，有电流通过的环路就叫做电路。
二、猜想：故障的原因
1．可能造成小灯泡不亮的原因有哪些？
2．检测有故障的电路的方法有哪些？
①检查法：检查电路中的连接是否完好。
②替换法：用另外的灯泡、电池、导线等来替换电路中的材料，看看小灯泡是否能亮。
③检测法：用电路检测器检测电路中的故障。
三、活动探究：简易电路检测器
1．制作简易电路检测器

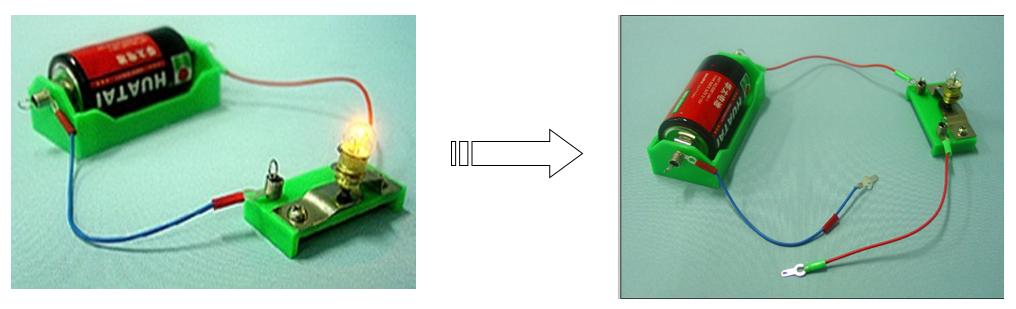

把电路中灯座上的一根导线头拆下来，再连上另外一根导线，这就是我们的“电路检测器”了。
【找一找】在电路检测器中找到检测头。
2．简易电路检测器检测电路有无故障
【原理】连接到没故障的地方，小灯泡就亮；连接到有故障的地方，小灯泡就不会亮。
【检测过程】
①把电路检测器的两个检测头相互碰一下，看看灯泡是否发光。
②用两个检测头分别接触电路中可能出故障元件的两个连接点，看检测器的灯泡是否发光。
③重复检测一下（重复步骤①、②）
【活动记录】

被检测的物体	第1次检测	第2次检测	检测表明
	亮	不亮	亮	不亮	有故障	没故障
电线1
电线2
灯座
灯泡
电池
其他原因：
我们的发现：电路中有处故障，是出故障了，使电流中断，灯泡不亮。

【拓展与应用】如果手电筒不能正常工作，你能用这个原理来检查它的电路故障吗？你会怎样检查呢？
【思考】思考：如果家里的日光灯不亮了，能不能用电路检测器去检测？为什么？
【学习小结】
通过这节课的学习，我们不但分析了故障电路的原因，而且还利用了电路检测器把故障排除掉，最后小灯泡都亮了起来。但是我们做的这个电路检测器，只能在实验室检测一些简单的电路，千万不能用来检测检测家用 220V 电器电路，否则会出危险。
【精炼反馈】

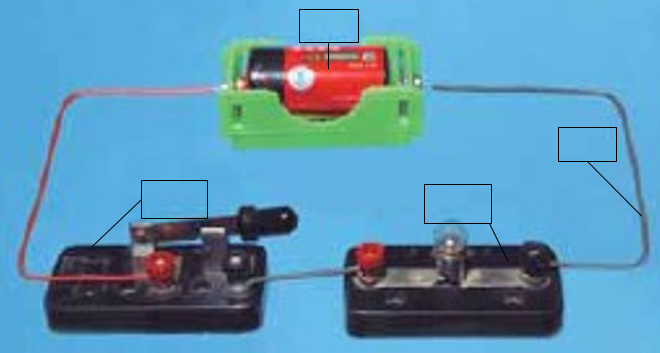

1．我认识这些电路元件：写出它们的名字

2．用电路检测器的两个检测头和一根电线的两端相连接，如果小灯泡亮了，就说明这根电线________故障；如果结果相反，则说明这根电线_______故障。
3．我会判断，对的打√，错的打×
（1）由电池、电线、灯泡组成的电流动的环路叫电路。                                     （    ）
（2）可以用电路检测器检测家用220V的电器电路。                                              （    ）
（3）替换法是用另外的小电珠、电池、导线等来替换电路中的材料，看看小电珠是否能亮。                                                                                                                                                       （    ）
4．（多选）找出电路中的故障有哪些方法？                                                             （    ）
A．检查法                               B．替换法                               C．检测法
参考答案
1．从上到下，从左到右依次是：电池、开关、灯泡、导线
2．没有  有
3．（1）√（2）×（3）√
4．ABC
